位置決めピン　高硬度ステンレス　ツバ付テーパ　－おねじ－

位置決めピン　高硬度ステンレス　ツバ付テーパ　－おねじ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常価格(税別)
 -
税込価格
 -

高硬度ステンレスにツバ付テーパも仲間入り。500個まで実5日で提供します。

詳細情報を確認する

(i)ご注意

  • おねじタイプ＿ねじ元のニゲ加工をご希望の場合、追加工「NNC」をご指定下さい。
  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定36件の候補があります。

Loading...

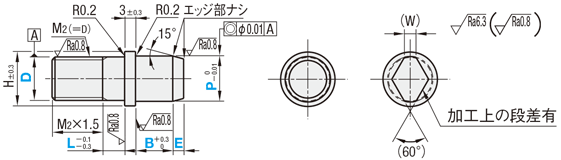

外形図・規格表

おねじ

（丸）

（ダイヤ）

位置決めピン　高硬度ステンレス　ツバ付テーパ　－おねじ－:関連画像

[ ! ]ダイヤ形状はツバ上面に加工上の段差が残ります。

[ ! ]L<Pitch×2の場合、不完全ねじ部（Pitch×2）はＭ×1.5に含まれます。
並目ねじPitch寸法>> こちら
[ ! ]B＋E＞20mmの場合、P寸公差0−0.02となります。
[ ! ]P−2EtanA≧0.73（先端径φ0.73以上）
参考：tan15°≒0.267 tan30°≒0.577
tan45°＝1  tan60°≒1.732
[ M ]材質[ H ]硬度ピン
形状		おねじ
D公差
g6h7
高硬度ステンレス35HRC～丸APNAAPNHA
ダイヤAPNDAPNHD
[ ! ]径がφ10を超える場合、中心硬度が30HRC〜となる場合があります。

規格表

 型式 P−L−B−E
    −
 Type D
E寸指定なしAPUA 6−P4.01−L8−B5.0
E寸指定ありAPUA 6−P4.01−L8−B5.0−E5.0
■公差
D又はPm6p6g6h7
1.00
～3.00		＋0.008
＋0.002		＋0.012
＋0.006		－0.002
－0.008		0
－0.010
3.01
～6.00		＋0.012
＋0.004		＋0.020
＋0.012		－0.004
－0.012		0
－0.012
6.01
～10.00		＋0.015
＋0.006		＋0.024
＋0.015		－0.005
－0.014		0
－0.015
10.01
～18.00		＋0.018
＋0.007		＋0.029
＋0.018		－0.006
－0.017		0
－0.018
18.01
～25.50		＋0.021
＋0.008		＋0.035
＋0.022		－0.007
－0.020		0
－0.021
■おねじ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式P
指定0.01mm単位		L
指定1mm単位		B
指定0.1mm単位		EM2
(並目)		＊締付トルク
N・cm		H(W)￥基準単価
丸形状		￥基準単価
ダイヤ形状
TypeD指定なし指定0.1mm単位
＜丸＞
APNA(g6)
APNHA(h7)

＜ダイヤ＞
APND(g6)
APNHD(h7)		32.00～4.000～101.0(2.0)～15.01.00.5～10.0M3147618601,020
41.0 ～ 30.0
(2.0)～(20.0)		1.0M43331.28701,030
53.00～6.002.0M567681.59101,070
62.0M611561.89801,130
85.00～9.003.0M82803112.21,0301,190
106.00～11.000～203.0M1055571331,0801,240
127.00～13.003.0M129702153.21,1401,310
1613.00～17.004.0M16241081941,2701,440
2016.00～23.005.0M20469422561,4901,660
[ ! ]B寸（　）はダイヤ形状に適用
[ ! ]全ねじ形状をご希望の場合、L寸0かつ追加工NNCをご指定ください。
＊締付トルク（参考値）は、技術データ>>こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

 5 日目出荷
追加工
コード		追加工内容適用条件指定例\/1Code
HC2面幅加工を追加
位置決めピン　高硬度ステンレス　ツバ付テーパ　－おねじ－:関連画像
HC=指定0.5mm
[ ! ]HC＞D　HC＞P		APNA10-P8.01-L12-B10.0-HC12500
RAC六角穴を追加
位置決めピン　高硬度ステンレス　ツバ付テーパ　－おねじ－:関連画像

[ ! ]S+3≦P-2×Etan15°（≒0.27）
（　）はめねじに適用

[ NG ]LACとの併用不可
D適用寸法六角穴寸法
BSe
8～97.0(12.0)～42.5
10～118.0(13.0)～53
12～169.0(13.0)～64
17～199.0(13.0)～64
20～259.0(13.0)～64
APNA10-P8.01-L12-B10.0-RAC600
LACレンチ穴を追加
位置決めピン　高硬度ステンレス　ツバ付テーパ　－おねじ－:関連画像

[ ! ]ダイヤ形状のレンチ穴は、ダイヤ面に対し
垂直にあきますが、方向は任意となります。

[ ! ]D≧6に適用　[NG]RACとの併用不可
適用寸法レンチ寸法
PBQ
～9.995.0～9.92
10.0～30.02.5
10.00～5.0～7.92
8.0～11.92.5
12.0～30.03.5
APNA10-P8.01-L12-B16.0-LAC300
TBAツバ厚を変更ツバ厚を2.51～10.0に変更　
指定単位0.1mm
[ ! ]ツバ厚公差±0.05になります
[ ! ]D≧4に適用		APNA10-P8.01-L12-B10.0-TBA4100
NNCねじ元にニゲを追加
位置決めピン　高硬度ステンレス　ツバ付テーパ　－おねじ－:関連画像
[ ! ]L=0の場合に適用
[ ! ]RACとの併用不可		APNA10-P8.01-L0-B16.0-NNC100
TBHツバ寸法を変更
位置決めピン　高硬度ステンレス　ツバ付テーパ　－おねじ－:関連画像
ツバ径を小さくします
指定単位0.5mm
[ ! ]D+0.5＜TBH＜H　[ ! ]P+0.5＜TBH＜H
[ ! ]ツバ部公差は±0.3mmです		APNA10-P8.01-L12-B10.0-TBH12100
