ミスミ

ミスミ

６シリーズ（溝幅８ｍｍ）用　アルミフレーム用エコノミー後入れボルト

６シリーズ（溝幅８ｍｍ）用　アルミフレーム用エコノミー後入れボルト

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 納期短縮
  • 当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる（5件）
通常価格(税別)
70円
税込価格
77円

6シリーズアルミフレーム用後入れボルトの安価タイプをご用意致しました。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定3件の候補があります。

Loading...

外形図・規格表

■後入れボルト：ボルトの有効長
HATL6−6
アルミフレーム溝部
[ M ] 材質：SWRCH35K（炭素鋼線材）　[ S ]表面処理：三価クロメート
＊導電機能付


規格表

型式−L
HATL6−6−17
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式LH対応フレーム
(シリーズ)		参考締付トルク
(N・m)		￥基準単価￥スライド単価
1〜29コ30〜149150〜600
HATL6−61312.06シリーズ11.7676461
1717.0
2222.0


仕様・概要

  • 本製品はボルト一体型ナットです。ボルトを締める工数を削減できます。
  • エコノミー後入れボルトは材質変更により 従来品（HATLSN）に比べ約50%コストダウンしております。低コストでご購入頂けます。
■導電機能とは
  • 導電用ナットには突起がついています。
  • 取り付けた際に突起でアルミフレームのアルマイト皮膜を剥離させることにより導電性をもたせます。

使用例

  • 本製品は後入れナットです。組立て後に溝から装着可能です。
  • フレーム溝に挿入した後でもボルトが確認でき、容易に接合部品との位置決めやブラケットの接続が可能です。
６シリーズ（溝幅８ｍｍ）３０・６０角アルミフレーム用エコノミー後入れボルト 関連画像1_使用例

選定サポート情報

■対応シリーズ

本製品は ミスミ製 6シリーズ（溝幅8mm）のアルミフレームに対応しております。

6シリーズ

６シリーズ（溝幅８ｍｍ）３０・６０角アルミフレーム用エコノミー後入れボルト 関連画像1_対応シリーズ

■先入れ/後入れの違い

・ミスミのアルミフレームナットは先入れ用、後入れ用のそれぞれに様々な種類を取り揃えております。用途に応じて使い分けてください。
先入れ：組立前に溝端面より装着します。幅があり、溝内部での遊びが少なくボルト締めが容易です。

６シリーズ（溝幅８ｍｍ）３０・６０角アルミフレーム用エコノミー後入れボルト 関連画像1_先入れ/後入れの違い
後入れ：組立後に溝から装着が可能です。
６シリーズ（溝幅８ｍｍ）３０・６０角アルミフレーム用エコノミー後入れボルト 関連画像2_先入れ/後入れの違い
■アルミフレームが詰まって取れなくなった場合

六角レンチをナットの穴にひっかけ、溝に直角に回すことで取り外せます。

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

6シリーズ関連部品

商品名アルミフレームブラケットブラインドジョイントフレームキャップ溝カバー
写真

6シリーズ（溝幅8mm）30・60角アルミフレーム用エコノミー後入れボルト 関連画像1_6シリーズ関連部品

6シリーズ（溝幅8mm）30・60角アルミフレーム用エコノミー後入れボルト 関連画像2_6シリーズ関連部品

6シリーズ（溝幅8mm）30・60角アルミフレーム用エコノミー後入れボルト 関連画像3_6シリーズ関連部品

6シリーズ（溝幅8mm）30・60角アルミフレーム用エコノミー後入れボルト 関連画像4_6シリーズ関連部品

6シリーズ（溝幅8mm）30・60角アルミフレーム用エコノミー後入れボルト 関連画像5_6シリーズ関連部品

カタログページ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

型番リスト

表示件数:
  1. 1
型番
ねじ長さ　L(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
13
10

1個

70円( 77円 )

在庫品1日目

当日出荷可能

17
10

1個

70円( 77円 )

在庫品1日目

当日出荷可能

22
10

1個

70円( 77円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

6シリーズアルミフレーム用後入れボルトの安価タイプをご用意致しました。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、
当日出荷受付致します。
数量区分標準対応個別対応
小口大口
数量1～600601～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

位置決めが容易なボルト一体型ナット
従来品に比べ約50%コストダウン!



こんなお悩みございませんか？

お悩み　1アルミフレームに挿入しためねじナットと接合させたい部品の穴位置合わせが大変
お悩み　2低コストで購入したい

６シリーズ（溝幅８ｍｍ）用　アルミフレーム用エコノミー後入れボルト:関連画像



エコノミー後入れボルトで解決！



解決アルミフレーム挿入後も溝からボルトが突き出るため、接合部品との位置決めが容易



解決材質変更により、従来品（HATLSN）に比べ約50%コストダウン

商品特長

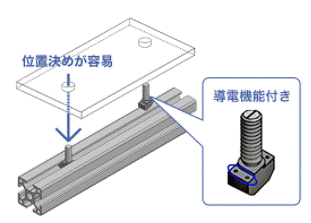

フレーム溝に挿入した後でもボルトが確認でき、位置決めが容易。
また、後入れタイプの為、フレームのどの位置からでも挿入できます。

６シリーズ（溝幅８ｍｍ）用　アルミフレーム用エコノミー後入れボルト:関連画像

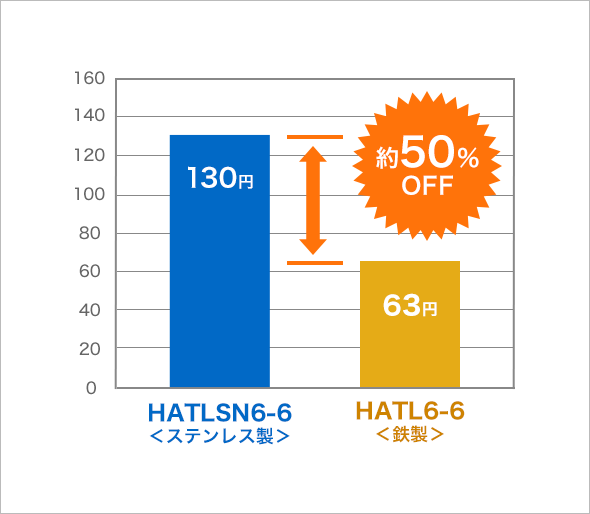

従来品（HATLSN）に比べ約50%コストダウン

例：HATLSN6-6とHATL6-6のコストを比較

６シリーズ（溝幅８ｍｍ）用　アルミフレーム用エコノミー後入れボルト:関連画像



使用事例

■接合部品との位置決め
■ブラケットとの接続



関連商品

５シリーズ（溝幅６ｍｍ）
２０・２５・４０角アルミフレーム用後入れボルト
材質ステンレスタイプ
６シリーズ（溝幅８ｍｍ）用　アルミフレーム用エコノミー後入れボルト:関連画像
HATLSN5-4-12
６シリーズ（溝幅８ｍｍ）
３０・６０角アルミフレーム用後入れボルト
材質ステンレスタイプ
６シリーズ（溝幅８ｍｍ）用　アルミフレーム用エコノミー後入れボルト:関連画像
HATLSN6-6-13
８シリーズ（溝幅１０ｍｍ）
アルミフレーム用後入れボルト
材質ステンレスタイプ
６シリーズ（溝幅８ｍｍ）用　アルミフレーム用エコノミー後入れボルト:関連画像
HATLSN8-8-20





使用例

【FA新商品】６シリーズ（溝幅８ｍｍ）　３０・６０角アルミフレーム用エコノミー後入れボルト:関連画像

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
