アルミフレーム ８シリーズ ９０度曲げコーナー部品
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 4,950円
- 税込単価
- 5,445円
アルミフレームを半径140mmで曲げた部品です。■8シリーズとは溝幅10mmの...
-
- フレームシリーズ：
- 8シリーズ
-
- フレームタイプ：
- HFS（標準タイプ）
-
- 表面処理：
- 白アルマイト処理
-
- 材質：
- A6005CSS-T5
-
- フレーム種類：
- A6005CSS-T5
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- A6005CSS-T5
-
- 材質証明書：表面処理：
- 白アルマイト処理
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
指定中 の仕様・寸法情報

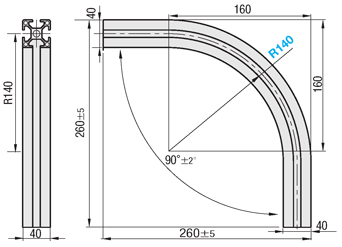

外形図・規格表
[ ! ]アルマイト処理後に曲げ加工を行うため、曲げ部分が白く変色する場合があります。
[ ! ]フレームを曲げた部位でフレーム溝が変形して、溝幅が狭くなります。そのため、ナットなど溝を通す部品が通らなくなります。
[ S ]表面処理 白アルマイト処理
規格表
| 型式 | − | R |
| HFSMGQ8−4040 | − | R140 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | R | 溝幅 | 質量 kg | 断面積 mm2 | 断面2次モーメントmm4 | ￥基準単価 | ￥スライド単価 | |
| ℓx | ℓy | 1〜8本 | 9〜120 | |||||
| HFSMGQ8−4040 | 140 | 10 | 1.2 | 640 | 10.4×104 | 10.4×104 | 4,740 | 4,220 |
使用例
・曲げフレーム延長方法アルミフレーム 総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
型番リスト
Loading...
詳細情報
基本情報
アルミフレームを半径140mmで曲げた部品です。
■8シリーズとは
溝幅10mmのアルミフレームです。M8のボルトに適用します。
切断面・追加工部には表面処理がされていません。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報納期・価格
HFSMGQ8-4040-R140で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
アルミフレーム ８シリーズ ９０度曲げコーナー部品の型番HFSMGQ8-4040-R140のページです。
型番HFSMGQ8-4040-R140に関する仕様情報を記載しております。
