８－４５シリーズ（溝幅１０ｍｍ）ブラインドジョイント部品　スクリュージョイント

８－４５シリーズ（溝幅１０ｍｍ）ブラインドジョイント部品　スクリュージョイント

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
192円 ～ 204円
税込価格
211円 ～ 224円

コストメリットに優れたブラインドジョイントです。フレームの回り止め機能付です。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定2件の候補があります。

Loading...

外形図・規格表


HCJ（三価クロメート）

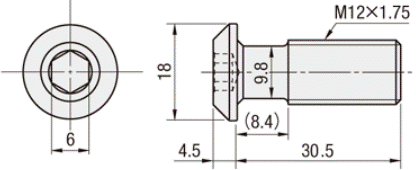

Ⓐスクリューボルト
　スクリューボルトM12		Ⓑジョイントプレート

＜8－60用ジョイントプレート＞
８－４５シリーズ（溝幅１０ｍｍ）ブラインドジョイント部品　スクリュージョイント:関連画像
Type構成部品[ M ]材質[ S ]表面処理
HCJスクリューボルトSCM435三価クロメート
ジョイントプレートSPCC


規格表

型式
HCJ8−45
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式構成部品￥基準単価￥スライド単価
TypeNo.ⒶスクリューボルトⒷジョイントプレート1〜99コ100〜160
HCJ
(三価クロメート)		8−45M128−45184174
8−608−60用195184

スクリュージョイント対応フレームNo.【例外】使用不可なフレーム
HCJ8−458−4545＊
8−4590＊
8−45180		＊HFSL(ライトタイプ)には使用できません。　
＊曲面のあるHFSR8−4545はレンチ穴加工不可の為使用できません。
GFS8−100100，GFS8−100200は重量があるためブラケット接続をお奨めします。
HCJ8−608−6060−


接続方法

アルミフレームに必要な追加工
タップ穴、レンチ穴

手順123
説明スクリュージョイントをフレーム端面にあけたタップ穴に取り付けます。スクリュージョイントの頭部をフレームⒷの溝へ通し、Ⓐの下面までスライドさせます。レンチ穴より六角レンチを通して締め込みます。
スクリュージョイント関連画像1_接続方法関連画像2_接続方法関連画像3_接続方法

8-45
シリーズ
型式例		フレームAフレームBスクリュージョイント
HFS8-4545-1000-LTPHFS8-4545-1000-RCVHCJ8-45

スクリュージョイント（HCJ）が組込まれた状態のアルミフレームのご用意もございます。
相手側フレームにはレンチ穴追加工が必要となります。
組込み済みフレーム スクリュージョイントタイプ

技術情報

■フレームキャップを面一にする方法
フレームキャップの厚み分、アルミフレームの長さを短くします。


＜例 スクリュージョイント接続：1辺300mmの長さで接続する場合＞
※「厚さ2.5mm」に対応する追加工（FR・FL）は現在対応しておりません
C：フレームキャップの厚み分、飛び出る
 型式をHFS6-3030-300-RCV-LCVと300mm長さで左右にレンチ穴を指定。

D：フレームキャップは飛び出ないで面いちとなる
 型式をHFS6-3030-294-RCV-LCV-FR-FL と フレームキャップの厚み分短く指定し、左右にレンチ穴とレンチ穴移動を指定。

C　フレームキャップは飛び出る

D　フレームキャップは飛び出ず
面いちになる

８－４５シリーズ（溝幅１０ｍｍ）ブラインドジョイント部品　スクリュージョイント 関連画像1_フレームキャップを面一にする方法

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

製品比較情報

■8-45シリーズブラインドジョイント

商品名スクリュー
ジョイント		シングル
ジョイント		センター
ジョイント		後入れダブル
ジョイント		先入れダブル
ジョイント
製品写真
取り付け図
材質鉄orSUS304鉄 or SUS304SCS13SCS13/SUS304
相当		SUS316相当/
SUS304
特長プレート付きで確実かつ安価に接続できます。追加工D穴がフラット面まで貫通しないため、特に美観に優れたブラインドジョイントです。幅広い種類のアルミフレームにお使いいただける最も一般的なブラインドジョイントです。2箇所から安定した締結ができます。ブラインドジョイントで最も強固な締結ができます。フレームの延長、プレートへの取り付けなどさまざまな用途で使用できるブラインドジョイントです。
8-45シリーズ
商品ページ		閲覧中商品ページ商品ページ商品ページ商品ページ
フレームに
必要な追加工		タップ穴あけ・レンチ穴レンチ穴・D穴M穴M穴S穴

関連商品

■8-45シリーズ（溝幅10mm）

商品名アルミフレームブラケットフレームキャップ溝カバーナット
写真
カタログページ8-45シリーズカタログ8-45シリーズカタログ8-45シリーズカタログ8-45シリーズカタログ8-45シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

関連リンク

■規格外品サービスのご案内

・カタログ掲載以外のサイズ変更・軸穴追加工・材質変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
  https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。

型番リスト

表示件数:
  1. 1
型番
フレームNo.
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
8-45
10

1個

192円( 211円 )

在庫品1日目

当日出荷可能

8-60
10

1個

204円( 224円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

コストメリットに優れたブラインドジョイントです。フレームの回り止め機能付です。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様



使用例

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
