【自動】X軸クロスローラ式　-ストローク30-

【自動】X軸クロスローラ式　-ストローク30-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • XMPG730-L-C／5相ステッピング 標準モータ
  • XMPG730-L-G／5相ステッピング 高分解能モータ
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
159,400円 ～ 272,600円
税込価格
175,340円 ～ 299,860円

【特長】軽量・コンパクト・高精度な自動X軸ステージです。ストロークは30mmで...

詳細情報を確認する

  • 種類：
    自動X軸ステージ
  • 材質：
    アルミ
  • ガイド：
    クロスローラ
  • テーブル送り方式：
    ボールねじ
  • テーブル長さ(mm)：
    70
  • テーブル幅(mm)：
    60
  • ストローク(X距離)(mm)：
    30
  • 表面処理：
    黒アルマイト
  • 透過穴(テーブルセンター穴)：
    なし
  • 耐荷重（範囲）(N)：
    30.1～50
  • 耐荷重(N)：
    49
  • 位置決め精度(μm)：
    5
  • テーブル真直度(μm)：
    3
  • テーブル平行度(μm)：
    30
  • モーメント剛性（ピッチング）("/N・cm)：
    0.15
  • モーメント剛性（ヨーイング）("/N・cm)：
    0.08
  • モーメント剛性（ローリング）("/N・cm)：
    0.07
  • センサ：
    リミットセンサー、原点センサー

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定20件の候補があります。

Loading...

外形図・規格表

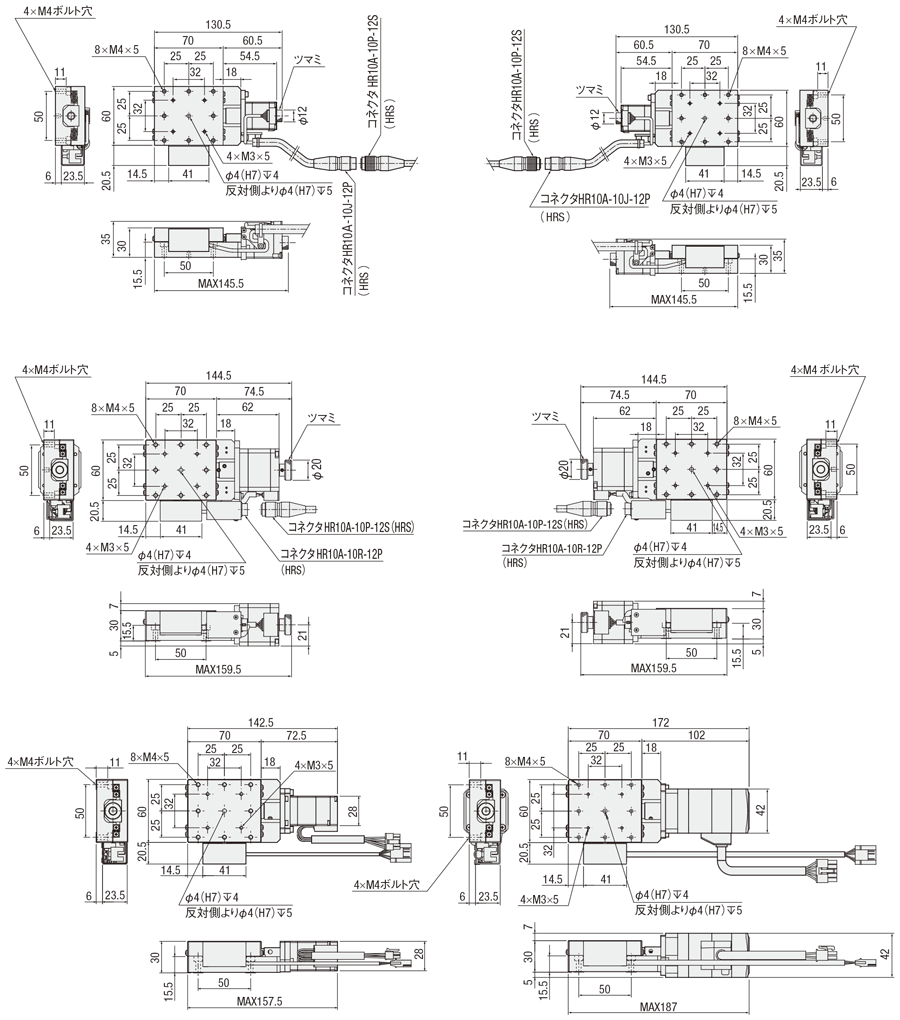

XMPG730-L-C XMPG730-R-C XMPG730-L-G-N XMPG730-R-G-N XMPG730-L-PA XMPG730-L-QA 【自動】X軸クロスローラ式　-ストローク30-:関連画像
材　　質　アルミ合金
表面処理　黒アルマイト
付属品　SCB4−16 4本

規格表

型式−センサ−モータ−ケーブル
XMPG730
XMPG730		−
−		L
R		−
−		C
QA		−
−		N
2A



型式センサモータケーブル機械規格精度規格＊1
TypeNo.カバー位置ステージ面
(ｍｍ)		移動量
(ｍｍ)		自重
(kg)		一方向
位置決め精度		モーメント剛性(''/N・cm)ピッチングヨーイング
ピッチングヨーイングローリング
XMPG730L
(正勝手)

R
(勝手違い)		C
(標準)		N
(ケーブルなし、別売)
2A
(2m、αステップ)
5A
(5m、αステップ)
2R
(ロボットケーブル2m、αステップ)
5R
(ロボットケーブル5m、αステップ)
モータ・ケーブルの組合せは下
　 表をご参照ください。		60×70300.65μm以内0.150.080.0725''以内20''以内
G
(高分解能)		0.7
PA
(□28αステップ)		0.6
QA
(□42αステップ)		1.0

＊1：一方向位置決め精度、モーメント剛性は一軸での精度規格となります。

型番リスト

表示件数:
  1. 1
型番
モータ・モータ特性
分解能(μm)
最高速度(mm/sec)
センサ選択
ケーブル
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5相ステッピングモータ
2μm
20
L
N（ケーブルなし、別売）
10

1個

159,400円( 175,340円 )

8日目

5相ステッピングモータ高分解能
1μm
10
L
N（ケーブルなし、別売）
10

1個

159,400円( 175,340円 )

8日目

[αステップモータ] 28αステップモータ
1μm
20
L
2m、αステップ
10

1個

237,100円( 260,810円 )

8日目

[αステップモータ] 28αステップモータ
1μm
20
L
ロボットケーブル２ｍ、αステップ
10

1個

244,800円( 269,280円 )

8日目

[αステップモータ] 28αステップモータ
1μm
20
L
5m、αステップ
10

1個

240,800円( 264,880円 )

8日目

[αステップモータ] 28αステップモータ
1μm
20
L
ロボットケーブル５ｍ、αステップ
10

1個

252,000円( 277,200円 )

8日目

[αステップモータ] 42αステップモータ
1μm
20
L
2m、αステップ
10

1個

257,700円( 283,470円 )

8日目

[αステップモータ] 42αステップモータ
1μm
20
L
ロボットケーブル２ｍ、αステップ
10

1個

265,400円( 291,940円 )

8日目

[αステップモータ] 42αステップモータ
1μm
20
L
5m、αステップ
10

1個

261,400円( 287,540円 )

8日目

[αステップモータ] 42αステップモータ
1μm
20
L
ロボットケーブル５ｍ、αステップ
10

1個

272,600円( 299,860円 )

8日目

5相ステッピングモータ
2μm
20
R
N（ケーブルなし、別売）
10

1個

159,400円( 175,340円 )

8日目

5相ステッピングモータ高分解能
1μm
10
R
N（ケーブルなし、別売）
10

1個

159,400円( 175,340円 )

8日目

[αステップモータ] 28αステップモータ
1μm
20
R
2m、αステップ
10

1個

237,100円( 260,810円 )

8日目

[αステップモータ] 28αステップモータ
1μm
20
R
ロボットケーブル２ｍ、αステップ
10

1個

244,800円( 269,280円 )

8日目

[αステップモータ] 28αステップモータ
1μm
20
R
5m、αステップ
10

1個

240,800円( 264,880円 )

8日目

[αステップモータ] 28αステップモータ
1μm
20
R
ロボットケーブル５ｍ、αステップ
10

1個

252,000円( 277,200円 )

8日目

[αステップモータ] 42αステップモータ
1μm
20
R
2m、αステップ
10

1個

257,700円( 283,470円 )

8日目

[αステップモータ] 42αステップモータ
1μm
20
R
ロボットケーブル２ｍ、αステップ
10

1個

265,400円( 291,940円 )

8日目

[αステップモータ] 42αステップモータ
1μm
20
R
5m、αステップ
10

1個

261,400円( 287,540円 )

8日目

[αステップモータ] 42αステップモータ
1μm
20
R
ロボットケーブル５ｍ、αステップ
10

1個

272,600円( 299,860円 )

8日目

  1. 1

Loading...

詳細情報

基本情報

【特長】軽量・コンパクト・高精度な自動X軸ステージです。ストロークは30mmです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeNo.モータ
CGPAQA
XMPG730159,400159,400229,600250,200

■ケーブル価格表（αステップモータ用）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
ケーブル仕様￥基準単価
2A2m＋7,500
5A2m＋11,200
2Rロボットケーブル2m＋15,200
5Rロボットケーブル5m＋22,400

納期

【自動】X軸クロスローラ式　-ストローク30-:関連画像
出荷日については、コチラをご覧ください。

数量区分標準対応個別対応
小口大口
数 量1〜45
出荷日通常お見積り
表示数量超えはWOSにてご確認ください。

概要・仕様

仕様・概要

■モータ・ケーブル対応表

モータケーブル
C.GN
PA2A,5A,2R,5R
QA2A,5A,2R,5R
C,F,G用のケーブルはこちらのMSCB□参照。
■共通仕様
送りねじボールネジφ8,リード1
ガイドクロスローラガイド
分解能＊2Full2μm(1μm)＊3
Half1μm(0.5μm)＊3
微動(1/20分割)0.05μm
最高速度＊420㎜/sec(10mm/sec)
繰り返し位置決め精度±0.2μm以内
耐荷重49N
ロストモーション1μm以内
バックラッシ0.5μm以内
真直度3μm以内
平行度30μm以内
運動の平行度10μm以内
＊2 一つのパルス信号に対するステージの移動量を指します。
＊3 （ ）内はモータオプションG（高分解能）選択時の数値です。

C：標準・G：高分解能

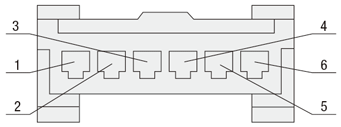

■コネクタピン配列
【自動】X軸クロスローラ式　-ストローク30-:関連画像

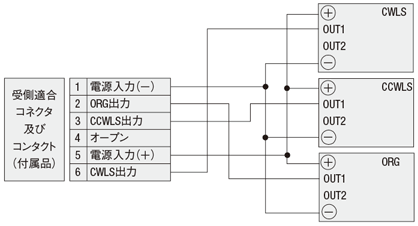

■結線図
【自動】X軸クロスローラ式　-ストローク30-:関連画像

・PA：□28aステップ　QA：□42aステップ　コネクタ型式172211-6

■コネクタピン配列
【自動】X軸クロスローラ式　-ストローク30-:関連画像

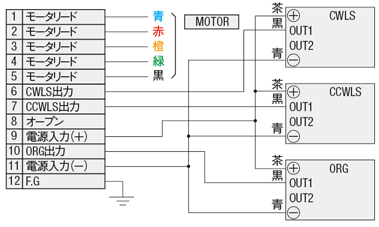

■結線図
