８シリーズ（溝幅１０ｍｍ）　ブラインドジョイント部品　センタージョイントキット

８シリーズ（溝幅１０ｍｍ）　ブラインドジョイント部品　センタージョイントキット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（4件）
通常価格(税別)
479円 ～ 545円
税込価格
527円 ～ 600円

作業性を更に高めた回り止めタイプです。幅広い種類のアルミフレームにお使いいただ...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定5件の候補があります。

Loading...

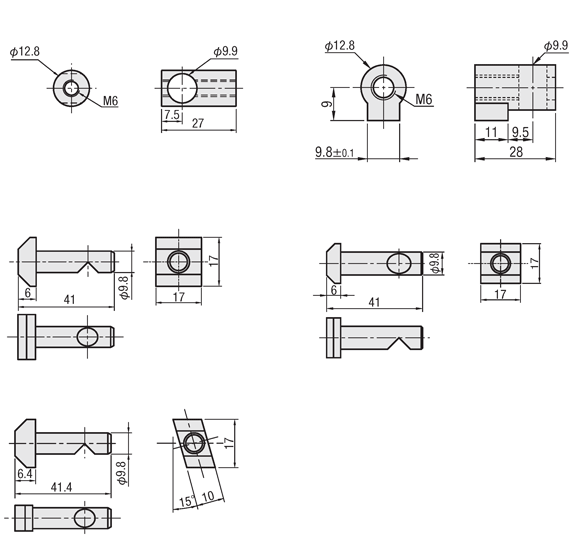

外形図・規格表


■ジョイントガイド（スタンダードタイプ）
■ジョイントガイド（回り止め付タイプ）
■先入れセンターポスト標準方向
■先入れセンターポスト90度反転タイプ
　(使用例のようにしめつけ方向が90度反転します)
■後入れセンターポスト
Type構成部品(各1個)
ジョイントガイドセンターポストセットスクリュー
種別[ M ]材質種別[ M ]材質サイズ[ M ]材質
HMJスタンダードSUS304先入れ　標準方向SCS13NO.8：M6×16SCM435
(表面処理：黒色酸化皮膜)
HMJR先入れ　90度反転
HAMJ後入れ　標準方向
HZJ回り止め機能付SUS304先入れ　標準方向SCS13
HAZJ後入れ　標準方向


規格表

型式
HMJ8
対応フレームNo.【例外】使用不可なフレーム
8−4040＊18−40808−401208−40160＊2＊1曲面のあるHFSR8−4040はレンチ穴加工不可の為使用できません。
＊2長手方向での使用は標準穴加工不可の為使用できません。

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式付属品HMJ　HMJR　HAMJHZJ　HAZJ
￥基準単価￥スライド単価￥基準単価￥スライド単価
TypeNo.センターポスト個数ジョイントガイド個数セットスクリュー個数1〜99コ100〜1201〜99コ100〜120
HMJ
HZJ
先入れ標準方向タイプ		8先入れセンターポスト81ジョイントガイド81M6×161458437522479
HMJR
先入れ
90度反転タイプ		8先入れセンターポスト8反転ジョイントガイド8M6×16458437−−
HAMJ
HAZJ
後入れタイプ		8後入れセンターポスト8ジョイントガイド8M6×16458437522437


接続方法

アルミフレームに必要な追加工
M穴加工

　手順　正面図側面図先入れタイプ後入れタイプ説明
1センターポストをフレームⒶに取付けます。
(後入れタイプは溝上部より回しながら
入れる事ができます)
2M穴をあけたフレームⒷに②ジョインガイド
を挿入します。(通し穴を上に向ける)
3②ジョイントガイドの通し穴にセンターポストを
通しながらフレームⒶとフレームⒷを接近させます。
4②ジョイントガイド側面のタップに
③セットスクリューをねじ込みます。
5③セットスクリューを締め込むとフレームⒶと
フレームⒷが引張り合い結合されます。

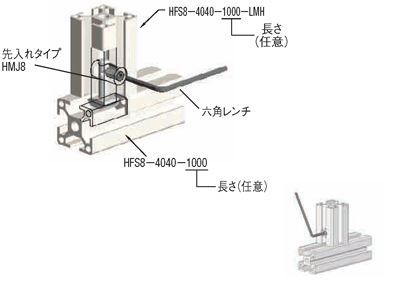

8シリーズ
型式例		フレームAフレームBセンタージョイント
HFS8-4040-1000HFS8-4040-1000-LMHHMJ8

・センタージョイント接続方法（スタンダードタイプ）で使用した部材のご発注型番
・先入れ90度反転タイプ
　HMJR
　締結方向を90度回転できます。

・1つの面に溝が複数列あるフレームに使用する方法
　M穴の両端からジョイントガイドを挿入しセンタージョイントを複数個使用し締結します。
・溝が3列あるフレームを使用する場合は、中央の1列に穴があきません。
　(溝が4列あるフレームを使用する場合は、すべての溝に穴があきます。)

溝が2列 (複数列) あるフレーム同士の締結は、2セットのセンタージョイントキットで締結頂けます。

[ ! ]ただし3列のフレームは両はじの2列のみでの締結となります。

センタージョイントが組込まれた状態のアルミフレームのご用意もございます。
相手側フレームに追加工必要ありません。
センタージョイント組み込み済みフレーム

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

製品比較情報

■8シリーズブラインドジョイント

商品名センター
ジョイント		スクリュー
ジョイント		シングル
ジョイント		タッピング
ジョイント		後入れダブル
ジョイント		先入れダブル
ジョイント		パラレル
ジョイント
製品写真関連画像1_製品比較情報関連画像2_製品比較情報関連画像3_製品比較情報関連画像4_製品比較情報関連画像5_製品比較情報関連画像6_製品比較情報関連画像7_製品比較情報
取り付け図関連画像8_製品比較情報関連画像9_製品比較情報関連画像10_製品比較情報関連画像11_製品比較情報関連画像12_製品比較情報関連画像13_製品比較情報関連画像14_製品比較情報
材質SCS13鉄orSUS304鉄 or SUS304SWCH-18ASCS13/SUS304
相当		SUS316相当/
SUS304		SCS13/SUS304
特長幅広い種類のアルミフレームにお使いいただける最も一般的なブラインドジョイントです。プレート付きで確実かつ安価に接続できます。追加工D穴がフラット面まで貫通しないため、特に美観に優れたブラインドジョイントです。タップ穴の追加工が不要です。最も安価なブラインドジョイントです。2箇所から安定した締結ができます。ブラインドジョイントで最も強固な締結ができます。フレームの延長、プレートへの取り付けなどさまざまな用途で使用できるブラインドジョイントです。フレームを横並べでの接続ができます。
8シリーズ
商品ページ		閲覧中商品ページ商品ページ商品ページ商品ページ商品ページ商品ページ
フレームに
必要な追加工		M穴タップ穴あけ・レンチ穴レンチ穴・D穴レンチ穴M穴S穴L穴

8シリーズ関連商品

■8シリーズ（溝幅10mm）

商品名アルミフレームブラケットフレームキャップ溝カバーナット
写真関連画像1_関連商品関連画像2_関連商品関連画像3_関連商品関連画像4_関連商品関連画像5_関連商品
カタログページ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

関連リンク

■規格外品サービスのご案内

・カタログ掲載以外のサイズ変更・軸穴追加工・材質変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
  https://meviy.misumi-ec.com/fa/2d/
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。

型番リスト

表示件数:
  1. 1
型番
種類
取付タイプ
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
スタンダードタイプ
後入れ標準方向タイプ
10

1個

479円( 527円 )

在庫品1日目

当日出荷可能

回り止め機能付タイプ
後入れ標準方向タイプ
10

1個

545円( 600円 )

在庫品1日目

当日出荷可能

スタンダードタイプ
先入れ標準方向タイプ
10

1個

479円( 527円 )

在庫品1日目

当日出荷可能

スタンダードタイプ
先入れ90度反転タイプ
10

1個

479円( 527円 )

在庫品1日目

当日出荷可能

回り止め機能付タイプ
先入れ標準方向タイプ
10

1個

545円( 600円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

作業性を更に高めた回り止めタイプです。幅広い種類のアルミフレームにお使いいただける最も一般的なブラインドジョイントです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
数量区分標準対応個別対応
小口大口
数　量1～120121～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
