６シリーズ（溝幅８ｍｍ）　ブラインドジョイント部品　先入れダブルジョイント用ナット

６シリーズ（溝幅８ｍｍ）　ブラインドジョイント部品　先入れダブルジョイント用ナット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常単価(税別)
153円
税込単価
168円

先入れダブルジョイントキットと締結商品です。本製品は 先入れダブルジョイントと...

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

HDJRN6 解除

Loading...

指定中 の仕様・寸法情報

外形図・規格表


HDJRN

[ M ]材質
SUS304



規格表

型式
HDJRN6
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式適用質量
(g)		￥基準単価￥スライド単価
TypeNo.対応フレーム先入れダブルジョイントボルト1〜99コ100〜120
HDJRN66シリーズ30角HDJFSN6CBM5−4043146138


接続方法

本製品は 先入れダブルジョイントと一緒に使用します。

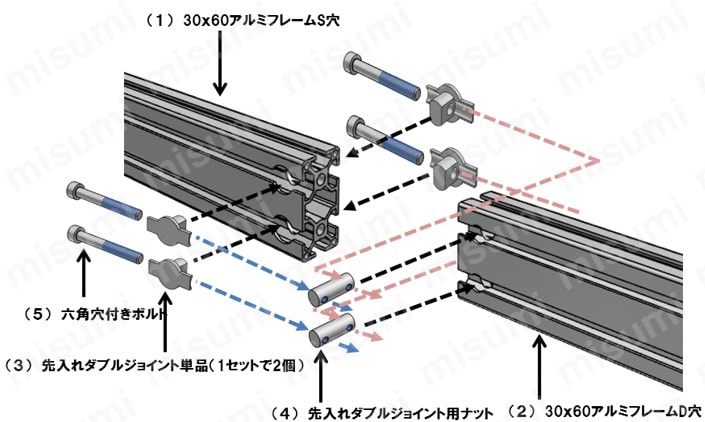

【フレームに追加工を行い継ぎ足しする方法】

例：断面30×60の4000mmのアルミフレームに1000mmのアルミフレームを継ぎ足す場合

1. 4000mmのアルミフレーム右側にS穴を水平にあける
2. 1000mmのアルミフレーム左側にD穴を水平にあける
3. 先入れダブルジョイントをS穴の数分用意
4. 先入れダブルジョイント用ナットをD穴の数分用意
5. 六角穴付きボルトを先入れダブルジョイント部品×2個用意
6. （5）のボルトを（3）の先入れダブルジョイントに通す。
7. （5）のボルトの頭をS穴に入れてから（3）をS穴に入れる。
8. （4）のタップが溝と水平になるように（2）のフレームのD穴に入れる。
9. （7）で取り付けたボルトで（4）に締結する。これを両面の溝数分行う。


６シリーズ（溝幅８ｍｍ）　ブラインドジョイント部品　先入れダブルジョイント用ナット 関連画像1_接続方法


シリーズ記号商品名型式数量備考
6（1）30×60アルミフレームS穴HFS6-3060-4000-RSH1-
（2）30×60アルミフレームD穴HFS6-3060-1000-LDH1-
（3）先入れダブルジョイント単品HDJFSN621セットで2個
（4）先入れダブルジョイント用ナットHDJRN62-
（5）六角穴付きボルトCBM5-404-

使用例

曲げフレームとの接続例
プレートにフレームを立てる例
 型式使用フレーム　M　　P　
Type No. 
HDJFSN66シリーズ30角520.6
6シリーズ50角40.6
6シリーズ60角50.6
[ ! ]形状が同じであれば、表面処理違い・材質違いのフレームでも使用可能です。
プレートへ下からの取付け例


(参考) 本ジョイント使用時のコーナー部

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

製品比較情報

■6シリーズブラインドジョイント

商品名先入れダブル
ジョイント		タッピング
ジョイント		スクリュー
ジョイント		シンプル
ジョイント		シングル
ジョイント		センター
ジョイント		後入れダブル
ジョイント		パラレル
ジョイント
製品写真関連画像1_製品比較情報関連画像2_製品比較情報関連画像3_製品比較情報関連画像4_製品比較情報関連画像5_製品比較情報関連画像6_製品比較情報関連画像7_製品比較情報関連画像8_製品比較情報
取り付け図関連画像9_製品比較情報関連画像10_製品比較情報関連画像11_製品比較情報関連画像12_製品比較情報関連画像13_製品比較情報関連画像14_製品比較情報関連画像15_製品比較情報関連画像16_製品比較情報
材質SUS316相当/
SUS304		SWCH-18A鉄orSUS304S45C/SCM435鉄 or SUS304SCS13SCS13/SUS304
相当		SCS13/SUS304
特長フレームの延長、プレートへの取り付けなどさまざまな用途で使用できるブラインドジョイントです。タップ穴の追加工が不要です。相手側のフレームにレンチ穴加工。最も安価なブラインドジョイントです。プレート付きで確実かつ安価に接続できます。レンチ穴の追加工が不要で、1箇所での締込みで締結できます。追加工D穴がフラット面まで貫通しないため、特に美観に優れたブラインドジョイントです。幅広い種類のアルミフレームにお使いいただける最も一般的なブラインドジョイントです。2箇所から安定した締結ができます。ブラインドジョイントで最も強固な締結ができます。フレームを横並べでの接続ができます。
6シリーズ
商品ページ		商品ページ商品ページ商品ページ商品ページ商品ページ商品ページ商品ページ商品ページ
フレームに
必要な追加工		S穴レンチ穴タップ穴あけ・レンチ穴タップ穴あけレンチ穴・D穴M穴M穴L穴

6シリーズ関連商品

■6シリーズ（溝幅8mm）

商品名アルミフレームブラケットフレームキャップ溝カバーナット
写真関連画像1_6シリーズ関連商品関連画像2_6シリーズ関連商品関連画像3_6シリーズ関連商品関連画像4_6シリーズ関連商品関連画像5_6シリーズ関連商品
カタログページ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ6シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ
