倍速チェーンコンベヤ BVシリーズ 呼び4 ヘッド駆動（直交軸）
(i)ご注意
- 【納品に関する注意事項】
•本商品は全て車上渡しとなります。車上渡しの際、フォークリフトが必要な為、フォークリフトをご準備ください。
•地域・サイズによって出荷後4日程度納品に時間を要する可能性がございます。
•10t車からの荷降ろしが可能な納品先をご指定ください。数量やサイズにより10tウイング車での輸送の可能性もあります。
•本商品はチャーター便利用につき、ご注文後の納品先の変更はお受けできません。
•一部離島への納品については、別途送料のご相談をさせていただく場合がございます。 - 本商品は、機能・性能に影響のない範囲で傷・打痕・汚れがある場合がございます。
予めご了承ください。 - 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
- 本製品はデモ機の貸出を行っておりません。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表

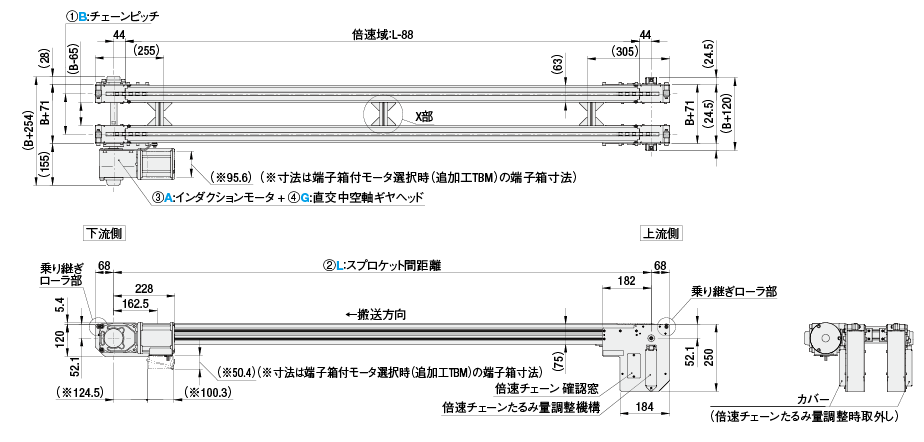

外形図

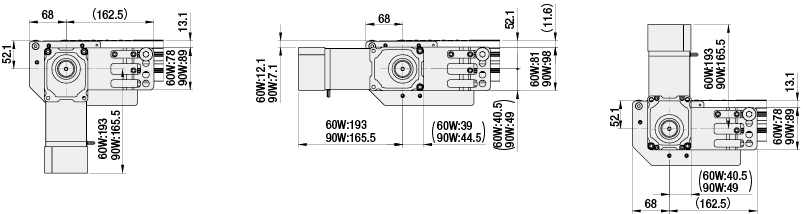

モーターマウント向き変更時の寸法（追加工MB・MC・MD） ※詳細はCADデータを参照ください。
【MB（下向き）】
【MC（外向き）】
【MD（上向き）】
[ ! ]モータのみ取外しでの納品となります。

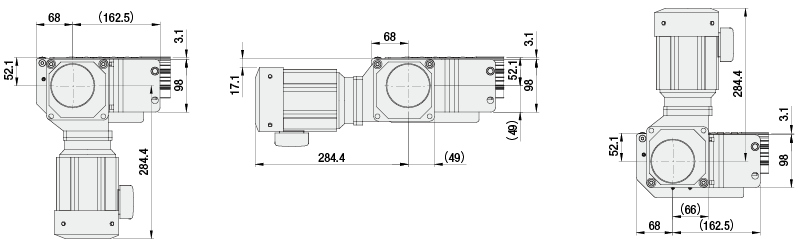

モーターマウント向き変更時の寸法（追加工MB・MC・MD） ※詳細はCADデータを参照ください。
【MB（下向き）】
【MC（外向き）】
【MD（上向き）】
[ ! ]モータのみ取外しでの納品となります。

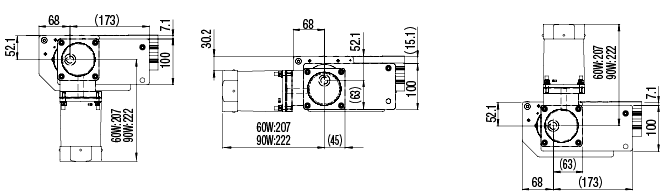

モーターマウント向き変更時の寸法（追加工MB・MC・MD） ※詳細はCADデータを参照ください。
【MB（下向き）】
【MC（外向き）】
【MD（上向き）】
[ ! ]モータのみ取外しでの納品となります。
モーターマウント向き変更時の寸法（追加工MB・MC・MD） ※詳細はCADデータを参照ください。
【MB（下向き）】
【MC（外向き）】
【MD（上向き）】
[ ! ]本コンベヤは構造上逆転での使用ができません。
チェーンのたるみにより搬送異常が発生します。配線完了後に搬送方向の確認を実施してください。
[ ! ]本コンベヤの倍速域は上図倍速比（L-88部）のみとなります。倍速域外では倍速チェーン上にあっても搬送速度が低下します。
[ ! ]アキュームレート（ワーク滞留）を倍速域外で行った場合、損傷を招く恐れがありますのでご注意願います。
[ ! ]定期的にメンテナンスを行ってください。（メンテナンス方法はこちらを参照）
[ ! ]その他使用上の注意点をご確認の上、ご使用ください。（使用上の注意点ははこちらを参照）
[ ! ]フレーム繋ぎはご指定のスプロケット間距離（L）によって数量・位置が変化します。
[ ! ]六角穴付きボルトを緩めることでフレーム繋ぎ部を移動することができます。
[ ! ]コンベヤフレーム溝はミスミ アルミフレーム6シリーズに準拠しています。6シリーズ関連部品は>>こちら
| Type | 倍速チェーン仕様 | [ M ]材質 | |||||
| チェーン本体 | ローラ | スナップ カバー® | メーカー | フレーム | レール | スプロケット | |
| BVLPT4 | スチール | エンプラ | 無 | 株式会社 椿本チエイン | アルミ合金 | ステンレス | スチール |
| BVLPC4 | スチール | エンプラ | 有 | ||||
| BVLST4 | スチール(外リンクメッキ) | スチール | 無 | ||||
| BVLSC4 | スチール(外リンクメッキ) | スチール | 有 | ||||
| BVLRT4 | 無給油仕様 | エンプラ | 無 | ||||
[ ! ]つばきラムダチェーン®・スナップカバー®は株式会社椿本チエインの登録商標です。
| 減速比 | 呼び4 | |
| 50Hz | 60Hz | |
| 20 | 38 | 45 |
| 25 | 30 | 36 |
| 30 | 25 | 30 |
| 40 | 19 | 23 |
| 50 | 15 | 18 |
| 60 | 13 | 15 |
※非推奨領域また、高速の場合には摩擦力が低下し、倍速効果が得られない場合があります。
（※しゃくり：駆動部が連続運転している状態でチェーンが移動、停止を繰り返す現象）
[ ! ]搬送速度は負荷条件により、±10%程度の変動があります。正確な速度が必要な場合は、インバータの使用を検討してください。
規格表
| 型式 | − | B | − | L | − | モータ | ||||
| 出力 | − | ギヤヘッド 減速比 | − | モータ メーカー | ||||||
| BVLRT4 | − | B200 | − | L2250 | − | A90 | − | G50 | − | AS |
| 型式 | チェーン種類 | ① B (チェーンピッチ) 指定10mm単位 | ② L (スプロケット間距離) 指定10mm単位 | ④A (モータ出力) 選択(W) | ⑤G (ギヤヘッド減速比) 選択 | モータメーカー | |
| BVLPT4 |  | エンプラローラ | B150～B500 | L800～L5000 | A60 A90 A200 | G20 G25 G30 G40 G50 G60 | AS（住友重機械工業） GT（ニッセイ） ※ご指定ない場合は 住友重機械になります |
| BVLPC4 |  | エンプラローラスナップカバー®付 | |||||
| BVLST4 |  | スチールローラ | |||||
| BVLSC4 |  | スチールローラスナップカバー®付 | |||||
| BVLRT4 |  | エンプラローラ無給油仕様 | |||||
[ ! ]コンベヤの搬送能力は搬送能力表を参照し貴社安全率を反映の上、設定して下さい。（>>1-1257～1-008-2018参照）
[ ! ]モータメーカGT(ニッセイ)は、モータとギヤヘッドが一体構造です。モータ単体・ギヤヘッド単体での交換ができません。
[ ! ]モータメーカAS(住友重機械)の200Wは、モータとギヤヘッドが一体構造です。モータ単体・ギヤヘッド単体での交換ができません。
[ ! ]モータメーカAS(住友重機械)の200Wは、モータ端子箱付タイプのみご用意となります。選定の際は、必ず追加工TBMを同時に選択願います。
[ ! ]モータメーカGT(ニッセイ)で端子箱付きを選択した場合、端子箱の位置は、下側(標準)または、お客様にて上側に組み換え可能です。
[ ! ]モータ出力 A200を選択した場合、基準単価 ＋40,000円 になります。
倍速チェーン 呼び4 | パーツ名称 | 型式 |
| 倍速チェーン（エンプラローラ） | MRF2040VRPA-□□ | |
| 倍速チェーン（エンプラローラスナップカバー®付） | MRF2040VRPA-SC-□□ | |
| 倍速チェーン（スチールローラ） | MRF2040VR-□□ | |
| 倍速チェーン（スチールローラスナップカバー®付） | MRF2040VR-SC-□□ | |
| 倍速チェーン（エンプラローラ無給油仕様） | MRF2040VRPA-LMC-□ | |
| 倍速チェーン 駆動用スプロケット | BVSP4 | |
| 倍速チェーン 従動用スプロケット | BVID4 |
[ ! ]取扱説明書は>>こちらをご参照ください。
追加工
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | |
| MK | モータ、駆動チェーンカバー位置変更 | モータ、駆動チェーンカバーの位置が変更できます。 〈指定方法〉：MK | BVLRT4-B200-L2250- A90-G50-ASG30-AS-MK | 5,000 | |
| TBM | 端子箱付モータ | インダクションモータを端子箱付きのタイプに変更します。 モータ型式：A9M□JHL（□はW数） 〈指定方法〉：TBM | [ ! ]端子箱の方向は組替え可能です。 参照は(こちら) [ NG ]MMCとの併用は不可。 | BVLRT4-B200-L2250- A90-G50-ASG30-AS-TBM | 5,000 |
| MB MC MD | モータ向きを変更 MB(下向き) MC(外向き) MD(上向き) | モータ向きを左図のように変更します。 〈指定方法〉：MB MC MD | [ ! ]MC・MD選択時はモータ取り外し での納品となります。 [ ! ]モータ取付方法は同梱の取扱説明書を参照。 | BVLRT4-B200-L2250- A90-G50-ASG30-AS-MB | 2,000 |
| INVM | インバータの購入追加 | コンベヤと併せてインバータをお買い求めできます。 〈指定方法〉：INVM 【インバータ仕様】 メーカー：三菱電気株式会社 型式：FR-D720-0.1K 電源：三相200V | [ ! ]コンベヤには取付されていない状態 での納品となります。 | BVLRT4-B200-L2250- A90-G50-ASG30-AS-INVM | 9,400 |
| INVC | CC-Link対応インバータの購入追加 90W以下 | コンベヤと併せてCC-Link対応のインバータをお買い求めできます。 〈指定方法〉：INVC 【インバータ仕様】 メーカー：三菱電気株式会社 型式：FR-E820-0.1K（90W以下） ※CC-Linkカード：FR-A8NC-EKIT同梱 電源：三相200V | [ ! ]コンベヤには取付されていない状態 での納品となります。 [ ! ]取付ブラケット、CC-Linkケーブ等はお客様にてご用意ください。 [ ! ]CC-Linkカードはお客様にて組込みをお願いします。 | BVLRT4-B200-L2250- A90-G50-ASG30-AS-INVC | 21,000 |
| INVD | CC-Link対応インバータの購入追加 200W用 | コンベヤと併せてインバータをお買い求めできます。 〈指定方法〉：INVD 【インバータ仕様】 メーカー：三菱電気株式会社 型式：FR-E820-0.2K（200W） 電源：三相200V | [ ! ]コンベヤには取付されていない状態 での納品となります。 [ ! ]取付ブラケット、CC-Linkケーブ等はお客様にてご用意ください。 [ ! ]CC-Linkカードはお客様にて組込みをお願いします。 | BVLRT4-B200-L2250- A90-G50-ASG30-AS-INVD | 22,500 |
インバータの商品詳細は>>こちら を参照ください。
[ ! ]CC-Linkは三菱電機株式会社の登録商標です。
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| L | ￥基準単価 | ||||||||||||||
| BVLPT4 | BVLPC4 | BVLST4 | BVLSC4 | BVLRT4 | |||||||||||
| B150 ～B300 | B310 ～B400 | B410 ～B500 | B150 ～B300 | B310 ～B400 | B410 ～B500 | B150 ～B300 | B310 ～B400 | B410 ～B500 | B150 ～B300 | B310 ～B400 | B410 ～B500 | B150 ～B300 | B310 ～B400 | B410 ～B500 | |
| L800～L1000 | 328,000 | 331,000 | 338,000 | 349,000 | 353,000 | 360,000 | 338,000 | 341,000 | 348,000 | 355,000 | 358,000 | 365,000 | 403,000 | 407,000 | 415,000 |
| L1010～L1200 | 329,000 | 332,000 | 339,000 | 350,000 | 354,000 | 361,000 | 339,000 | 342,000 | 349,000 | 357,000 | 360,000 | 367,000 | 410,000 | 414,000 | 421,000 |
| L1210～L1400 | 337,000 | 341,000 | 347,000 | 361,000 | 364,000 | 371,000 | 349,000 | 352,000 | 359,000 | 369,000 | 372,000 | 379,000 | 429,000 | 433,000 | 440,000 |
| L1410～L1600 | 351,000 | 354,000 | 361,000 | 377,000 | 380,000 | 387,000 | 364,000 | 367,000 | 374,000 | 385,000 | 389,000 | 396,000 | 452,000 | 456,000 | 463,000 |
| L1610～L1800 | 359,000 | 363,000 | 370,000 | 387,000 | 391,000 | 398,000 | 373,000 | 377,000 | 384,000 | 397,000 | 401,000 | 408,000 | 471,000 | 475,000 | 482,000 |
| L1810～L2000 | 369,000 | 372,000 | 379,000 | 399,000 | 403,000 | 410,000 | 384,000 | 388,000 | 395,000 | 411,000 | 414,000 | 421,000 | 491,000 | 496,000 | 503,000 |
| L2010～L2200 | 384,000 | 388,000 | 395,000 | 416,000 | 420,000 | 427,000 | 401,000 | 405,000 | 412,000 | 430,000 | 434,000 | 441,000 | 517,000 | 522,000 | 529,000 |
| L2210～L2400 | 393,000 | 396,000 | 403,000 | 427,000 | 431,000 | 438,000 | 411,000 | 415,000 | 422,000 | 442,000 | 446,000 | 453,000 | 536,000 | 541,000 | 548,000 |
| L2410～L2600 | 406,000 | 410,000 | 417,000 | 443,000 | 447,000 | 454,000 | 426,000 | 430,000 | 437,000 | 459,000 | 463,000 | 470,000 | 560,000 | 565,000 | 573,000 |
| L2610～L2800 | 417,000 | 422,000 | 430,000 | 456,000 | 461,000 | 470,000 | 439,000 | 443,000 | 451,000 | 474,000 | 479,000 | 487,000 | 582,000 | 588,000 | 597,000 |
| L2810～L3000 | 426,000 | 430,000 | 439,000 | 467,000 | 472,000 | 480,000 | 448,000 | 453,000 | 461,000 | 486,000 | 491,000 | 499,000 | 601,000 | 607,000 | 616,000 |
| L3010～L3200 | 451,000 | 456,000 | 464,000 | 495,000 | 500,000 | 509,000 | 475,000 | 480,000 | 489,000 | 515,000 | 521,000 | 529,000 | 639,000 | 645,000 | 654,000 |
| L3210～L3400 | 466,000 | 471,000 | 480,000 | 514,000 | 519,000 | 528,000 | 493,000 | 498,000 | 506,000 | 536,000 | 541,000 | 550,000 | 668,000 | 675,000 | 684,000 |
| L3410～L3600 | 487,000 | 492,000 | 501,000 | 537,000 | 543,000 | 552,000 | 515,000 | 520,000 | 529,000 | 561,000 | 567,000 | 575,000 | 703,000 | 710,000 | 719,000 |
| L3610～L3800 | 503,000 | 508,000 | 517,000 | 557,000 | 563,000 | 572,000 | 533,000 | 539,000 | 548,000 | 582,000 | 588,000 | 597,000 | 735,000 | 742,000 | 751,000 |
| L3810～L4000 | 522,000 | 527,000 | 536,000 | 579,000 | 585,000 | 595,000 | 553,000 | 559,000 | 568,000 | 606,000 | 612,000 | 622,000 | 768,000 | 776,000 | 786,000 |
| L4010～L4200 | 554,000 | 560,000 | 569,000 | 615,000 | 622,000 | 631,000 | 588,000 | 594,000 | 603,000 | 644,000 | 651,000 | 660,000 | 817,000 | 825,000 | 835,000 |
| L4210～L4400 | 572,000 | 578,000 | 588,000 | 637,000 | 644,000 | 654,000 | 608,000 | 615,000 | 624,000 | 668,000 | 675,000 | 684,000 | 852,000 | 861,000 | 870,000 |
| L4410～L4600 | 595,000 | 601,000 | 610,000 | 664,000 | 671,000 | 681,000 | 633,000 | 640,000 | 649,000 | 696,000 | 704,000 | 713,000 | 892,000 | 901,000 | 911,000 |
| L4610～L4800 | 614,000 | 620,000 | 630,000 | 686,000 | 694,000 | 704,000 | 654,000 | 661,000 | 671,000 | 721,000 | 728,000 | 738,000 | 927,000 | 936,000 | 946,000 |
| L4810～L5000 | 634,000 | 641,000 | 651,000 | 711,000 | 719,000 | 729,000 | 677,000 | 684,000 | 694,000 | 748,000 | 756,000 | 766,000 | 966,000 | 976,000 | 986,000 |
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数量 | 1～4 | 5～ |
| 値引率 | 基準単価 | お見積り |
| 出荷日 | 通常 |
納期
| 18 | 日目出荷 |
商品特徴
アキュームレートが容易：
ワークを乗せたパレットを任意の位置で外部ストッパにより一時停止させて作業を行い、作業終了時ストッパを解除し、再び搬送させる等の作業が容易に出来るフリーフローコンベヤです。
低騒音でのアキュームレート：
倍速チェーンを使用することにより、パレットはチェーン速度の約2.5倍で搬送されるため、チェーン速度を低速に設定できます。そのため低騒音でのアキュームレートが可能となります。
チェーンの種類と構造
- チェーンはローラサイズ2種類（呼び3/呼び4）があり、それぞれ、ローラ材質2種類（エンプラローラ/スチールローラ）があります。
- エンプラローラは、低騒音での使用に向いており、また無給油での使用も可能です。（長期間の使用では給油が必要となります。）
- エンプラローラのチェーンには長期間無給油で使用できる無給油仕様チェーン（BVLRT3）も選択出来ます。（無給油仕様チェーンはつばきラムダチェーン®を採用しています。）
- スチールローラは、高負荷での使用に向いています。
- チェーンの隙間からフレーム内への異物落下を防止したい場合は、スナップカバー®付を選択出来ます。（無給油仕様チェーンではスナップカバー®付を選択出来ません。）
[ ! ]MRF2030VRPA-LMCの断手リンクは割ピンタイプです。
[ ! ]つばきラムダチェーン®・スナップカバー®は株式会社椿本チエインの登録商標です。
関連商品
| 種類 | BVシリーズ 呼び4 ヘッド駆動（直交軸） | BVシリーズ 呼び3 ヘッド駆動（直交軸） | BVシリーズ 呼び3 中間駆動 | BVシリーズ 呼び3 ヘッド駆動（平行軸） | BVシリーズ 呼び4 ヘッド駆動（平行軸） | BVシリーズ 呼び4 中間駆動 |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| 駆動種類 | 多列ヘッド駆動 | 多列ヘッド駆動 | 多列中間駆動 | 多列ヘッド駆動 | 多列ヘッド駆動 | 多列中間駆動 |
関連ページリンク
■選定ガイド
・選定手順や搬送能力など倍速チェーンコンベヤの選定方法は こちら
■モータ詳細
・モータ寸法や注意事項などは こちら
■メンテナンス
・倍速チェーンコンベヤのメンテナンス時の注意事項などは こちら
■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら
■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
チェーンピッチ B(mm) |
スプロケット間距離 L(mm) |
チェーン |
ギヤヘッド減速比 G |
モータ出力A(W) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
150
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
160
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
170
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
180
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
190
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
200
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
210
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
220
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
230
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
240
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
250
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
260
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
270
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
280
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
290
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
300
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
310
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
320
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
330
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
340
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
350
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
360
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
370
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
380
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
390
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
400
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
410
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
420
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
430
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
440
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
450
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
460
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
470
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
480
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
490
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
500
|
800 ～ 5000
|
通常エンプラ スナップカバー®付
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
150
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
160
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
170
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
180
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
190
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
200
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
210
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
220
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
230
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
240
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
250
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
260
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
270
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
280
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
290
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
300
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
310
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
320
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
330
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
340
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
350
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
360
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
370
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 | |
380
|
800 ～ 5000
|
通常エンプラ
|
20 ～ 60
|
60 ～ 200
| 1個 | -( -
) | 18日目 |
Loading...
詳細情報
基本情報
周辺部品・機器の取付自由度の高いヘッド駆動、機幅方向の長さを抑えられる直交中空軸ギヤヘッドタイプです。小型のパレット搬送に適した仕様です。
【規格追加】
・ニッセイモータを追加いたしました。
・200Wモータを追加いたしました。
・CC-Link対応三菱電機製インバータを追加いたしました。
◆◆関連商品◆◆コンベヤスタンド（プラチェーンコンベヤ向けの脚、安価な2種類の商品です。）
・アングルタイプ（直角度保証、鉄）はこちら
・板金タイプ（厚み6mm、鉄とステンレス）はこちら
(i)ご注意
- 【納品に関する注意事項】
•本商品は全て車上渡しとなります。車上渡しの際、フォークリフトが必要な為、フォークリフトをご準備ください。
•地域・サイズによって出荷後4日程度納品に時間を要する可能性がございます。
•10t車からの荷降ろしが可能な納品先をご指定ください。数量やサイズにより10tウイング車での輸送の可能性もあります。
•本商品はチャーター便利用につき、ご注文後の納品先の変更はお受けできません。
•一部離島への納品については、別途送料のご相談をさせていただく場合がございます。 - 本商品は、機能・性能に影響のない範囲で傷・打痕・汚れがある場合がございます。
予めご了承ください。 - 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービスにて製作可否を含めたお見積もりをお願いします。
- 本製品はデモ機の貸出を行っておりません。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
倍速チェーンコンベヤ BVシリーズ 呼び4 ヘッド駆動（直交軸）のレビュー
ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
