倍速チェーンコンベヤ BVシリーズ 呼び4 ヘッド駆動（平行軸）
(i)ご注意
- 【納品に関する注意事項】
•本商品は全て車上渡しとなります。車上渡しの際、フォークリフトが必要な為、フォークリフトをご準備ください。
•地域・サイズによって出荷後4日程度納品に時間を要する可能性がございます。
•10t車からの荷降ろしが可能な納品先をご指定ください。数量やサイズにより10tウイング車での輸送の可能性もあります。
•本商品はチャーター便利用につき、ご注文後の納品先の変更はお受けできません。
•一部離島への納品については、別途送料のご相談をさせていただく場合がございます。 - 本商品は、機能・性能に影響のない範囲で傷・打痕・汚れがある場合がございます。
予めご了承ください。 - 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

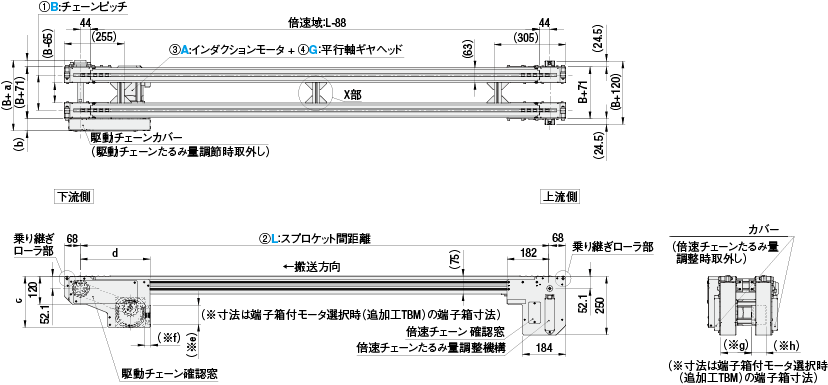

外形図・規格表
a | b | c | d | |
住友重機械工業 | 62.5 | 43 | 71.5 | 76 |
オリエンタルモーター | 62 | 43 | 71 | 75 |
a | b | c | d | e | f | ｇ | ｈ | |
住友重機械工業 減速比 20・25・30 | 151 | 52 | 218 | 297 | 81.5 | 22.8 | 131 | 62 |
住友重機械工業 減速比 40・50・60 | 149 | 50 | 228 | 303 | 81.5 | 16.8 | 144 | 62 |
オリエンタルモーター | 149 | 50 | 191 | 279 | － | － | － | － |
[ ! ]本コンベヤの倍速域は上図倍速比（L-88部）のみとなります。倍速域外では倍速チェーン上にあっても搬送速度が低下します。
[ ! ]アキュームレート（ワーク滞留）を倍速域外で行った場合、損傷を招く恐れがありますのでご注意願います。
[ ! ]定期的にメンテナンスを行ってください。（メンテナンス方法はこちらを参照）
[ ! ]その他使用上の注意点をご確認の上、ご使用ください。（使用上の注意点ははこちらを参照）

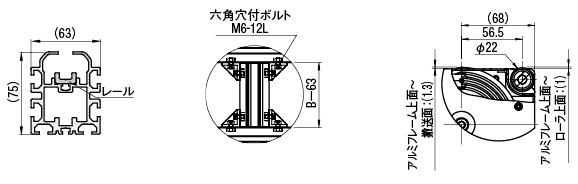

[ ! ]六角穴付きボルトを緩めることでフレーム繋ぎ部を移動することができます。
| Type | 倍速チェーン仕様 | [ M ]材質 | |||||
| チェーン本体 | ローラ | スナップ カバー® | メーカー | フレーム | レール | スプロケット | |
| BVAPT4 | スチール | エンプラ | 無 | 株式会社 椿本チエイン | アルミ合金 | ステンレス | スチール |
| BVAPC4 | スチール | エンプラ | 有 | ||||
| BVAST4 | スチール(外リンクメッキ) | スチール | 無 | ||||
| BVASC4 | スチール(外リンクメッキ) | スチール | 有 | ||||
| BVART4 | 無給油仕様 | エンプラ | 無 | ||||
[ ! ]つばきラムダチェーン®・スナップカバー®は株式会社椿本チエインの登録商標です。
| 減速比 | 呼び4 | |
| 50Hz | 60Hz | |
| 20 | 38 | 45 |
| 25 | 30 | 36 |
| 30 | 25 | 30 |
| 36 | 21 | 25 |
| 40 | 19 | 23 |
| 50 | 15 | 18 |
| 60 | 13 | 15 |
| 75 | 10 | 12 |
※非推奨領域規格表
| 型式 | − | B | − | L | − | モータ | ||||
| 出力 | − | ギヤヘッド 減速比 | − | モータ メーカー | ||||||
| BVART4 | − | B200 | − | L2250 | − | A90 | − | G36 | − | AS |
| 型式 | ① B (チェーンピッチ) 指定10mm単位 | ② L (スプロケット間距離) 指定10mm単位 | ③A (モータ出力) 選択(W) | ④G (ギヤヘッド減速比) 選択 | モータメーカー | 搭載チェーン | |
| BVAPT4 | B150～B500 | L800～L5000 | A60 A90 A200 | ※G20 G25 G30 G36 ※G40 G50 G60 G75 [ NG ]G20、G40はIK選択時は 適用不可 [ NG ]G36、G75はAS選択かつ A200選択時は適用不可 | AS（住友重機械工業） IK（オリエンタルモーター） ※ご指定ない場合は 住友重機械になります | (BVAPT4) | MRF2040VRPA (通常エンプラ) |
| BVAPC4 | (BVAPC4) | MRF2040VRPA－SC (通常エンプラスナップカバー®付) | |||||
| BVAST4 | (BVAST4) | MRF2040VR (スチール) | |||||
| BVASC4 | (BVASC4) | MRF2040VR－SC (スチールスナップカバー®付) | |||||
| BVART4 | (BVART4) | MRF2040VRPA－LMC (通常エンプラ・無給油仕様チェーン) | |||||
[ ! ]搭載チェーンのリンク数は右記計算式が基本になりますがたるみ量により調整する場合がございます。リンク数:（L×2＋405）÷25.4（偶数に切り上げ）
[ ! ]モータメーカIK(オリエンタルモーター)は、基準単価＋15,000円になります。
[ ! ]モータ出力 A200を選択した場合、基準単価 ＋40,000円 になります。
[ ! ]モータメーカAS(住友重機械)の200Wは、「G20、G25、G30」と「G40、G50、G60」でモータのサイズが異なります。
[ ! ]モータメーカAS(住友重機械)の200Wは、モータとギヤヘッドが一体構造です。モータ単体・ギヤヘッド単体での交換ができません。
[ ! ]モータメーカAS(住友重機械)の200Wは、モータ端子箱位置を変更する事はできません。
[ ! ]モータメーカAS(住友重機械)の200Wは、モータ端子箱付タイプのみご用意となります。選定の際は、必ず追加工TBMを同時に選択願います。
[ ! ]モータメーカIK(オリエンタルモーター)の200Wは、モータ端子箱なしタイプのみご用意となります。追加工TBMの選択はできません。
追加工
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | |
| MK | モータ、駆動チェーンカバー位置変更 | モータ、駆動チェーンカバーの位置が変更できます。 〈指定方法〉：MK | BVART4-B200-L2250- A90-G36-AS-MK | 5,000 | |
| TBM | 端子箱付モータ | インダクションモータを端子箱付きのタイプに変更します。 モータ型式：A9M□JHL（□はW数） 〈指定方法〉：TBM | [ ! ]端子箱の方向は組替え可能です。 | BVART4-B200-L2250- A90-G36-AS-TBM | 5,000 |
| INVM | インバータの購入追加 | コンベヤと併せてインバータをお買い求めできます。 〈指定方法〉：INVM 【インバータ仕様】 メーカー：三菱電気株式会社 型式：FR-D720-0.1K 電源：三相200V | [ ! ]コンベヤには取付されていない状態 | BVART4-B200-L2250- A90-G36-AS-INVM | 9,400 |
| INVC | CC-Link対応インバータの購入追加 90W以下 | コンベヤと併せてCC-Link対応のインバータをお買い求めできます。 〈指定方法〉：INVC 【インバータ仕様】 メーカー：三菱電気株式会社 型式：FR-E820-0.1K（90W以下） ※CC-Linkカード：FR-A8NC-EKIT同梱 電源：三相200V | [ ! ]コンベヤには取付されていない状態 [ ! ]取付ブラケット、CC-Linkケーブ等は [ ! ]CC-Linkカードはお客様にて組込み | BVART4-B200-L2250- A90-G36-AS-INVC | 21,000 |
| INVD | CC-Link対応インバータの購入追加 200W用 | コンベヤと併せてインバータをお買い求めできます。 〈指定方法〉：INVD 【インバータ仕様】 メーカー：三菱電気株式会社 型式：FR-E820-0.2K（200W） 電源：三相200V | [ ! ]コンベヤには取付されていない状態 [ ! ]取付ブラケット、CC-Linkケーブ等は [ ! ]CC-Linkカードはお客様にて組込み | BVART4-B200-L2250- A90-G36-AS-INVD | 22,500 |
[ ! ]CC-Linkは三菱電機株式会社の登録商標です。
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| L | ￥基準単価 | ||||||||||||||
| BVAPT4 | BVAPC4 | BVAST4 | BVASC4 | BVART4 | |||||||||||
| B150 ～B300 | B310 ～B400 | B410 ～B500 | B150 ～B300 | B310 ～B400 | B410 ～B500 | B150 ～B300 | B310 ～B400 | B410 ～B500 | B150 ～B300 | B310 ～B400 | B410 ～B500 | B150 ～B300 | B310 ～B400 | B410 ～B500 | |
| L800～L1000 | 336,000 | 341,000 | 341,000 | 357,000 | 362,000 | 363,000 | 346,000 | 351,000 | 351,000 | 363,000 | 368,000 | 369,000 | 412,000 | 417,000 | 418,000 |
| L1010～L1200 | 337,000 | 342,000 | 342,000 | 359,000 | 363,000 | 364,000 | 347,000 | 352,000 | 352,000 | 365,000 | 370,000 | 370,000 | 419,000 | 424,000 | 424,000 |
| L1210～L1400 | 346,000 | 351,000 | 351,000 | 370,000 | 375,000 | 375,000 | 358,000 | 362,000 | 363,000 | 377,000 | 382,000 | 383,000 | 438,000 | 444,000 | 444,000 |
| L1410～L1600 | 360,000 | 365,000 | 366,000 | 386,000 | 391,000 | 391,000 | 373,000 | 378,000 | 378,000 | 395,000 | 400,000 | 400,000 | 462,000 | 468,000 | 468,000 |
| L1610～L1800 | 369,000 | 374,000 | 374,000 | 397,000 | 402,000 | 403,000 | 383,000 | 388,000 | 389,000 | 407,000 | 412,000 | 413,000 | 481,000 | 487,000 | 488,000 |
| L1810～L2000 | 379,000 | 384,000 | 384,000 | 409,000 | 414,000 | 415,000 | 394,000 | 399,000 | 400,000 | 421,000 | 426,000 | 427,000 | 502,000 | 508,000 | 509,000 |
| L2010～L2200 | 395,000 | 400,000 | 400,000 | 427,000 | 433,000 | 433,000 | 412,000 | 417,000 | 417,000 | 441,000 | 446,000 | 447,000 | 529,000 | 535,000 | 536,000 |
| L2210～L2400 | 403,000 | 409,000 | 409,000 | 438,000 | 444,000 | 444,000 | 422,000 | 427,000 | 428,000 | 453,000 | 459,000 | 459,000 | 549,000 | 555,000 | 555,000 |
| L2410～L2600 | 418,000 | 423,000 | 423,000 | 455,000 | 460,000 | 461,000 | 437,000 | 443,000 | 443,000 | 471,000 | 477,000 | 477,000 | 574,000 | 580,000 | 581,000 |
| L2610～L2800 | 429,000 | 435,000 | 437,000 | 469,000 | 475,000 | 477,000 | 451,000 | 457,000 | 459,000 | 486,000 | 493,000 | 495,000 | 596,000 | 603,000 | 606,000 |
| L2810～L3000 | 438,000 | 444,000 | 446,000 | 480,000 | 486,000 | 488,000 | 461,000 | 467,000 | 469,000 | 499,000 | 505,000 | 507,000 | 616,000 | 623,000 | 625,000 |
| L3010～L3200 | 464,000 | 471,000 | 473,000 | 509,000 | 516,000 | 518,000 | 489,000 | 495,000 | 497,000 | 530,000 | 536,000 | 539,000 | 655,000 | 663,000 | 665,000 |
| L3210～L3400 | 481,000 | 487,000 | 489,000 | 529,000 | 536,000 | 538,000 | 507,000 | 514,000 | 516,000 | 551,000 | 558,000 | 560,000 | 686,000 | 694,000 | 696,000 |
| L3410～L3600 | 502,000 | 509,000 | 511,000 | 553,000 | 560,000 | 563,000 | 530,000 | 537,000 | 539,000 | 577,000 | 585,000 | 587,000 | 722,000 | 730,000 | 733,000 |
| L3610～L3800 | 519,000 | 526,000 | 528,000 | 574,000 | 582,000 | 584,000 | 549,000 | 557,000 | 559,000 | 600,000 | 608,000 | 610,000 | 755,000 | 764,000 | 766,000 |
| L3810～L4000 | 539,000 | 546,000 | 548,000 | 597,000 | 605,000 | 607,000 | 571,000 | 578,000 | 581,000 | 625,000 | 633,000 | 635,000 | 790,000 | 799,000 | 802,000 |
| L4010～L4200 | 573,000 | 580,000 | 583,000 | 635,000 | 643,000 | 646,000 | 607,000 | 615,000 | 617,000 | 664,000 | 673,000 | 675,000 | 841,000 | 851,000 | 853,000 |
| L4210～L4400 | 592,000 | 600,000 | 602,000 | 658,000 | 667,000 | 670,000 | 629,000 | 637,000 | 639,000 | 690,000 | 699,000 | 701,000 | 877,000 | 888,000 | 890,000 |
| L4410～L4600 | 616,000 | 624,000 | 626,000 | 686,000 | 695,000 | 698,000 | 655,000 | 663,000 | 666,000 | 720,000 | 729,000 | 731,000 | 919,000 | 930,000 | 932,000 |
| L4610～L4800 | 636,000 | 645,000 | 647,000 | 710,000 | 720,000 | 722,000 | 677,000 | 686,000 | 688,000 | 745,000 | 755,000 | 758,000 | 955,000 | 967,000 | 970,000 |
| L4810～L5000 | 658,000 | 667,000 | 669,000 | 737,000 | 746,000 | 749,000 | 701,000 | 711,000 | 713,000 | 774,000 | 784,000 | 786,000 | 996,000 | 1,009,000 | 1,011,000 |
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数量 | 1～4 | 5～ |
| 値引率 | 基準単価 | お見積り |
| 出荷日 | 通常 |
納期
| 16 | 日目出荷 |
商品特徴
アキュームレートが容易：
ワークを乗せたパレットを任意の位置で外部ストッパにより一時停止させて作業を行い、作業終了時ストッパを解除し、再び搬送させる等の作業が容易に出来るフリーフローコンベヤです。
低騒音でのアキュームレート：
倍速チェーンを使用することにより、パレットはチェーン速度の約2.5倍で搬送されるため、チェーン速度を低速に設定できます。そのため低騒音でのアキュームレートが可能となります。

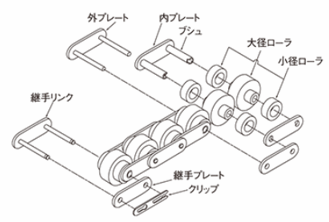

チェーンの種類と構造
- チェーンはローラサイズ2種類（呼び3/呼び4）があり、それぞれ、ローラ材質2種類（エンプラローラ/スチールローラ）があります。
- エンプラローラは、低騒音での使用に向いており、また無給油での使用も可能です。（長期間の使用では給油が必要となります。）
- エンプラローラのチェーンには長期間無給油で使用できる無給油仕様チェーン（BVLRT3）も選択出来ます。（無給油仕様チェーンはつばきラムダチェーン®を採用しています。）
- スチールローラは、高負荷での使用に向いています。
- チェーンの隙間からフレーム内への異物落下を防止したい場合は、スナップカバー®付を選択出来ます。（無給油仕様チェーンではスナップカバー®付を選択出来ません。）
[ ! ]MRF2030VRPA-LMCの断手リンクは割ピンタイプです。
[ ! ]つばきラムダチェーン®・スナップカバー®は株式会社椿本チエインの登録商標です。
関連商品
| 種類 | BVシリーズ 呼び4 ヘッド駆動（平行軸） | BVシリーズ 呼び3 ヘッド駆動（直交軸） | BVシリーズ 呼び3 中間駆動 | BVシリーズ 呼び4 ヘッド駆動（直交軸） | BVシリーズ 呼び3 ヘッド駆動（平行軸） | BVシリーズ 呼び4 中間駆動 |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| 駆動種類 | 多列ヘッド駆動 | 多列ヘッド駆動 | 多列中間駆動 | 多列ヘッド駆動 | 多列ヘッド駆動 | 多列中間駆動 |
関連ページリンク
■選定ガイド
・選定手順や搬送能力など倍速チェーンコンベヤの選定方法は こちら
■モータ詳細
・モータ寸法や注意事項などは こちら
■メンテナンス
・倍速チェーンコンベヤのメンテナンス時の注意事項などは こちら
■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら
■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら
■規格外品サービスのご案内
・カタログ掲載以外のサイズ変更・モータ変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
https://meviy.misumi-ec.com/fa/2d/
※回答までに土日・祝日含まず2～7日営業日をいただいております。
製作可否からのお見積りになりますので、予めご了承いただければ幸いです。
注意事項
- 本商品は全て車上渡しとなります。車上渡しの際、フォークリフトが必要な為、フォークリフトをご準備ください。
- 地域・サイズによって出荷後4日程度納品に時間を要する可能性がございます。
- 4t車からの荷降ろしが可能な納品先をご指定ください。
- 本商品は特別輸送便利用につき、ご注文後の納品先変更はお受けできません。
- 一部離島への納品については、別途送料のご相談をさせていただく場合がございます。
- 本コンベヤは、短時間・短距離であっても逆転での使用ができません。
