ミスミ

倍速チェーン

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1277

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 18,000円～ 379,500円

税込価格: 19,800円～ 417,450円

ミスミオリジナルコンベヤ用のチェーン（株式会社椿本チェイン製）です。

詳細情報を確認する

種類：

コンベヤ用ベルト

(i)ご注意

MRF2030VRPA-LMC（呼び3 無給油仕様）の部品調達に時間を要しているため、一時的に納期を延長しております。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定1,206件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

[ ! ]最終リンクはジョイントリンクとして付属します。

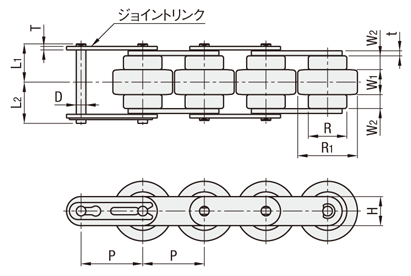

倍速チェーン:関連画像

（図は4リンクです）

Type		[ M ]材質
呼び	仕様	チェーン本体	ローラ
(呼び3) MRF2030	VRPA	スチール	エンプラ(青)
	VR	スチール (外リンクメッキ)	スチール
	VRPA－LMC	無給油仕様	エンプラ(青)
(呼び4) MRF2040	VRPA	スチール	エンプラ(青)
	VR	スチール (外リンクメッキ)	スチール
	VRPA－LMC	無給油仕様	エンプラ(青)

[ ! ]本商品はミスミオリジナルコンベヤ用のチェーン（株式会社椿本チエイン製）です。
[ ! ]リンク数に応じジョイントリンクが途中編成されます。
[ ! ]呼び3無給油仕様のジョイントリンクは割りピンタイプになります。
[ ! ]無給油仕様チェーンはつばきラムダチェーン^®を採用しています。
[ ! ]つばきラムダチェーン^®は株式会社椿本チエインの登録商標です。
[ ! ]スナップカバー^®は取り付けられません。

規格表

型式	−	リンク数
MRF2030VRPA−LMC	−	330
MRF2040VRPA	−	82

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	リンク数指定 (偶数指定)	ピッチ P	ローラ		幅		プレート			ピン			最大許容張力	概略質量	使用温度範囲	ユニットリンク数	￥基準単価
			R	R₁	W₁	W₂	t	T	H	φD	L₁	L₂	(kN)	kg/m
MRF2030VRPA	90～552	19.05	11.91	18.3	8.0	4.0	1.5	1.5	9.0	3.59	12.05	13.25	0.55	0.6	－10℃～ 60℃	160	200×リンク数
MRF2030VR													0.98	1.4	－10℃～150℃		250×リンク数
MRF2030VRPA－LMC										3.00			0.55	0.6	－10℃～ 60℃		690×リンク数
MRF2040VRPA	80～420	25.40	15.88	24.6	10.3	5.7	2.0	1.5	12.0	3.97	15.8	17.0	0.88	1.0	－10℃～ 60℃	120	240×リンク数
MRF2040VR													1.57	2.5	－10℃～150℃		300×リンク数
MRF2040VRPA－LMC													0.88	1.0	－10℃～ 60℃		690×リンク数

[ ! ]使用温度範囲はチェーン単体の評価です、実際の使用環境はコンベヤ含め周辺機器・部品の対応可能範囲を考慮し決定して下さい。

設計事例

倍速チェーンコンベヤ

チェーン速度の倍でワークを搬送可能とした設計事例詳細はこちら

製品比較情報

商品タイプ	倍速チェーン		スプロケット		プーリ・アイドラー
商品名	倍速チェーン -スナップカバR-	倍速チェーン	倍速チェーンコンベヤ用スプロケット・アイドラースプロケット	倍速チェーン用スプロケット	コンベヤ用タイミングプーリ	コンベヤ用アイドラー（φ22）
商品画像
材質	＜チェーン＞スチール、スチール（外リンクメッキ）＜ローラ＞エンプラ（青）	＜チェーン＞スチール＜ローラ＞特殊エンプラ	スチール	S45C相当	＜プーリ＞A2017 ＜フランジ＞A5052	S45C、A2017
リンク数	80 ～ 550	4 ～ 550	-	-	-	-
表面処理	-	-	四三酸化鉄皮膜	-	白アルマイト	四三酸化鉄皮膜

注意・禁止事項

倍速チェーンは水などの液体がかかる環境では使用できません。
倍速チェーンに表面処理はされていません。

型番リスト

表示件数:

型番	対応コンベヤ(No.)	リンク数(1個)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

MRF2030VR-90	BVLST3・BVAST3・BVNST3	90	10	1個	22,500円( 24,750円 )	3日目
MRF2030VR-92	BVLST3・BVAST3・BVNST3	92	10	1個	23,000円( 25,300円 )	3日目
MRF2030VR-94	BVLST3・BVAST3・BVNST3	94	10	1個	23,500円( 25,850円 )	3日目
MRF2030VR-96	BVLST3・BVAST3・BVNST3	96	10	1個	24,000円( 26,400円 )	3日目
MRF2030VR-98	BVLST3・BVAST3・BVNST3	98	10	1個	24,500円( 26,950円 )	3日目
MRF2030VR-100	BVLST3・BVAST3・BVNST3	100	10	1個	25,000円( 27,500円 )	3日目
MRF2030VR-102	BVLST3・BVAST3・BVNST3	102	10	1個	25,500円( 28,050円 )	3日目
MRF2030VR-104	BVLST3・BVAST3・BVNST3	104	10	1個	26,000円( 28,600円 )	3日目
MRF2030VR-106	BVLST3・BVAST3・BVNST3	106	10	1個	26,500円( 29,150円 )	3日目
MRF2030VR-108	BVLST3・BVAST3・BVNST3	108	10	1個	27,000円( 29,700円 )	3日目
MRF2030VR-110	BVLST3・BVAST3・BVNST3	110	10	1個	27,500円( 30,250円 )	3日目
MRF2030VR-112	BVLST3・BVAST3・BVNST3	112	10	1個	28,000円( 30,800円 )	3日目
MRF2030VR-114	BVLST3・BVAST3・BVNST3	114	10	1個	28,500円( 31,350円 )	3日目
MRF2030VR-116	BVLST3・BVAST3・BVNST3	116	10	1個	29,000円( 31,900円 )	3日目
MRF2030VR-118	BVLST3・BVAST3・BVNST3	118	10	1個	29,500円( 32,450円 )	3日目
MRF2030VR-120	BVLST3・BVAST3・BVNST3	120	10	1個	30,000円( 33,000円 )	3日目
MRF2030VR-122	BVLST3・BVAST3・BVNST3	122	10	1個	30,500円( 33,550円 )	3日目
MRF2030VR-124	BVLST3・BVAST3・BVNST3	124	10	1個	31,000円( 34,100円 )	3日目
MRF2030VR-126	BVLST3・BVAST3・BVNST3	126	10	1個	31,500円( 34,650円 )	3日目
MRF2030VR-128	BVLST3・BVAST3・BVNST3	128	10	1個	32,000円( 35,200円 )	3日目
MRF2030VR-130	BVLST3・BVAST3・BVNST3	130	10	1個	32,500円( 35,750円 )	3日目
MRF2030VR-132	BVLST3・BVAST3・BVNST3	132	10	1個	33,000円( 36,300円 )	3日目
MRF2030VR-134	BVLST3・BVAST3・BVNST3	134	10	1個	33,500円( 36,850円 )	3日目
MRF2030VR-136	BVLST3・BVAST3・BVNST3	136	10	1個	34,000円( 37,400円 )	3日目
MRF2030VR-138	BVLST3・BVAST3・BVNST3	138	10	1個	34,500円( 37,950円 )	3日目
MRF2030VR-140	BVLST3・BVAST3・BVNST3	140	10	1個	35,000円( 38,500円 )	3日目
MRF2030VR-142	BVLST3・BVAST3・BVNST3	142	10	1個	35,500円( 39,050円 )	3日目
MRF2030VR-144	BVLST3・BVAST3・BVNST3	144	10	1個	36,000円( 39,600円 )	3日目
MRF2030VR-146	BVLST3・BVAST3・BVNST3	146	10	1個	36,500円( 40,150円 )	3日目
MRF2030VR-148	BVLST3・BVAST3・BVNST3	148	10	1個	37,000円( 40,700円 )	3日目
MRF2030VR-150	BVLST3・BVAST3・BVNST3	150	10	1個	37,500円( 41,250円 )	3日目
MRF2030VR-152	BVLST3・BVAST3・BVNST3	152	10	1個	38,000円( 41,800円 )	3日目
MRF2030VR-154	BVLST3・BVAST3・BVNST3	154	10	1個	38,500円( 42,350円 )	3日目
MRF2030VR-156	BVLST3・BVAST3・BVNST3	156	10	1個	39,000円( 42,900円 )	3日目
MRF2030VR-158	BVLST3・BVAST3・BVNST3	158	10	1個	39,500円( 43,450円 )	3日目
MRF2030VR-160	BVLST3・BVAST3・BVNST3	160	10	1個	40,000円( 44,000円 )	3日目
MRF2030VR-162	BVLST3・BVAST3・BVNST3	162	10	1個	40,500円( 44,550円 )	3日目
MRF2030VR-164	BVLST3・BVAST3・BVNST3	164	10	1個	41,000円( 45,100円 )	3日目
MRF2030VR-166	BVLST3・BVAST3・BVNST3	166	10	1個	41,500円( 45,650円 )	3日目
MRF2030VR-168	BVLST3・BVAST3・BVNST3	168	10	1個	42,000円( 46,200円 )	3日目
MRF2030VR-170	BVLST3・BVAST3・BVNST3	170	10	1個	42,500円( 46,750円 )	3日目
MRF2030VR-172	BVLST3・BVAST3・BVNST3	172	10	1個	43,000円( 47,300円 )	3日目
MRF2030VR-174	BVLST3・BVAST3・BVNST3	174	10	1個	43,500円( 47,850円 )	3日目
MRF2030VR-176	BVLST3・BVAST3・BVNST3	176	10	1個	44,000円( 48,400円 )	3日目
MRF2030VR-178	BVLST3・BVAST3・BVNST3	178	10	1個	44,500円( 48,950円 )	3日目
MRF2030VR-180	BVLST3・BVAST3・BVNST3	180	10	1個	45,000円( 49,500円 )	3日目
MRF2030VR-182	BVLST3・BVAST3・BVNST3	182	10	1個	45,500円( 50,050円 )	3日目
MRF2030VR-184	BVLST3・BVAST3・BVNST3	184	10	1個	46,000円( 50,600円 )	3日目
MRF2030VR-186	BVLST3・BVAST3・BVNST3	186	10	1個	46,500円( 51,150円 )	3日目
MRF2030VR-188	BVLST3・BVAST3・BVNST3	188	10	1個	47,000円( 51,700円 )	3日目
MRF2030VR-190	BVLST3・BVAST3・BVNST3	190	10	1個	47,500円( 52,250円 )	3日目
MRF2030VR-192	BVLST3・BVAST3・BVNST3	192	10	1個	48,000円( 52,800円 )	3日目
MRF2030VR-194	BVLST3・BVAST3・BVNST3	194	10	1個	48,500円( 53,350円 )	3日目
MRF2030VR-196	BVLST3・BVAST3・BVNST3	196	10	1個	49,000円( 53,900円 )	3日目
MRF2030VR-198	BVLST3・BVAST3・BVNST3	198	10	1個	49,500円( 54,450円 )	3日目
MRF2030VR-200	BVLST3・BVAST3・BVNST3	200	10	1個	50,000円( 55,000円 )	3日目
MRF2030VR-202	BVLST3・BVAST3・BVNST3	202	10	1個	50,500円( 55,550円 )	3日目
MRF2030VR-204	BVLST3・BVAST3・BVNST3	204	10	1個	51,000円( 56,100円 )	3日目
MRF2030VR-206	BVLST3・BVAST3・BVNST3	206	10	1個	51,500円( 56,650円 )	3日目
MRF2030VR-208	BVLST3・BVAST3・BVNST3	208	10	1個	52,000円( 57,200円 )	3日目

基本情報

ミスミオリジナルコンベヤ用のチェーン（株式会社椿本チェイン製）です。

(i)ご注意

MRF2030VRPA-LMC（呼び3 無給油仕様）の部品調達に時間を要しているため、一時的に納期を延長しております。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1～2	3～
値引率	基準単価	お見積り
出荷日	通常	お見積り

納期

日目出荷

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
