ミスミ

倍速チェーン　-スナップカバR-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1277

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 24,300円～ 181,500円

税込価格: 26,730円～ 199,650円

ミスミオリジナルコンベヤ用のチェーン（株式会社椿本チェイン製）です。

詳細情報を確認する

種類：

コンベヤ用ベルト

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定804件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

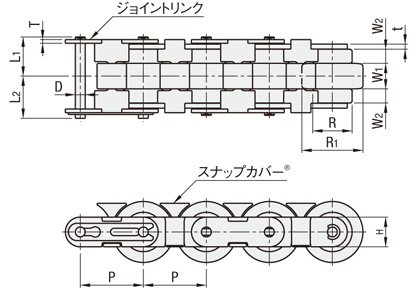

外形図・規格表

[ ! ]最終リンクはジョイントリンクとして付属します。
倍速チェーン　-スナップカバR-:関連画像

（図は4リンクです）

Type		[ M ]材質
呼び	仕様	チェーン本体	ローラ	スナップカバー^®
(呼び3) MRF2030	VRPA‐SC	スチール	エンプラ (青)	エンプラ (ライトグレー)
(呼び3) MRF2030	VR‐SC	スチール (外リンクメッキ)	スチール
(呼び4) MRF2040	VRPA‐SC	スチール	エンプラ (青)
(呼び4) MRF2040	VR‐SC	スチール (外リンクメッキ)	スチール

[ ! ]本商品はのミスミオリジナルコンベヤ用のチェーン（株式会社椿本チエイン製）です。
[ ! ]リンク数に応じジョイントリンクが途中編成されます。
[ ! ]スナップカバー^®は株式会社椿本チエインの登録商標です。
[ ! ]スナップカバー^®を本商品以外のチェーンに取り付けることはできません。

規格表

型式	−	リンク数
MRF2030VRPA−SC	−	444
MRF2040VR−SC	−	88

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	リンク数指定 (偶数指定)	ピッチ P	ローラ		幅		プレート			ピン			最大許容張力	概略質量	使用温度範囲	ユニットリンク数	￥基準単価
			R	R₁	W₁	W₂	t	T	H	φD	L₁	L₂	(kN)	kg/m
MRF2030VRPA－SC	90～552	19.05	11.91	18.3	8.0	4.0	1.5	1.5	9.0	3.59	12.05	13.25	0.55	0.6	－10℃～ 60℃	160	270×リンク数
MRF2030VR－SC													0.98	1.4	－10℃～150℃		330×リンク数
MRF2040VRPA－SC	80～420	25.40	15.88	24.6	10.3	5.7	2.0	1.5	12.0	3.97	15.8	17.0	0.88	1.0	－10℃～ 60℃	120	320×リンク数
MRF2040VR－SC													1.57	2.5	－10℃～150℃		390×リンク数

[ ! ]使用温度範囲はチェーン単体の評価です、実際の使用環境はコンベヤ含め周辺機器・部品の対応可能範囲を考慮し決定してください。

型番リスト

表示件数:

型番	対応コンベヤ(No.)	リンク数(1個)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

MRF2030VR-SC-90	BVLSC3・BVASC3・BVNSC3	90	10	1個	29,700円( 32,670円 )	3日目
MRF2030VR-SC-92	BVLSC3・BVASC3・BVNSC3	92	10	1個	30,360円( 33,396円 )	3日目
MRF2030VR-SC-94	BVLSC3・BVASC3・BVNSC3	94	10	1個	31,020円( 34,122円 )	3日目
MRF2030VR-SC-96	BVLSC3・BVASC3・BVNSC3	96	10	1個	31,680円( 34,848円 )	3日目
MRF2030VR-SC-98	BVLSC3・BVASC3・BVNSC3	98	10	1個	32,340円( 35,574円 )	3日目
MRF2030VR-SC-100	BVLSC3・BVASC3・BVNSC3	100	10	1個	33,000円( 36,300円 )	3日目
MRF2030VR-SC-102	BVLSC3・BVASC3・BVNSC3	102	10	1個	33,660円( 37,026円 )	3日目
MRF2030VR-SC-104	BVLSC3・BVASC3・BVNSC3	104	10	1個	34,320円( 37,752円 )	3日目
MRF2030VR-SC-106	BVLSC3・BVASC3・BVNSC3	106	10	1個	34,980円( 38,478円 )	3日目
MRF2030VR-SC-108	BVLSC3・BVASC3・BVNSC3	108	10	1個	35,640円( 39,204円 )	3日目
MRF2030VR-SC-110	BVLSC3・BVASC3・BVNSC3	110	10	1個	36,300円( 39,930円 )	3日目
MRF2030VR-SC-112	BVLSC3・BVASC3・BVNSC3	112	10	1個	36,960円( 40,656円 )	3日目
MRF2030VR-SC-114	BVLSC3・BVASC3・BVNSC3	114	10	1個	37,620円( 41,382円 )	3日目
MRF2030VR-SC-116	BVLSC3・BVASC3・BVNSC3	116	10	1個	38,280円( 42,108円 )	3日目
MRF2030VR-SC-118	BVLSC3・BVASC3・BVNSC3	118	10	1個	38,940円( 42,834円 )	3日目
MRF2030VR-SC-120	BVLSC3・BVASC3・BVNSC3	120	10	1個	39,600円( 43,560円 )	3日目
MRF2030VR-SC-122	BVLSC3・BVASC3・BVNSC3	122	10	1個	40,260円( 44,286円 )	3日目
MRF2030VR-SC-124	BVLSC3・BVASC3・BVNSC3	124	10	1個	40,920円( 45,012円 )	3日目
MRF2030VR-SC-126	BVLSC3・BVASC3・BVNSC3	126	10	1個	41,580円( 45,738円 )	3日目
MRF2030VR-SC-128	BVLSC3・BVASC3・BVNSC3	128	10	1個	42,240円( 46,464円 )	3日目
MRF2030VR-SC-130	BVLSC3・BVASC3・BVNSC3	130	10	1個	42,900円( 47,190円 )	3日目
MRF2030VR-SC-132	BVLSC3・BVASC3・BVNSC3	132	10	1個	43,560円( 47,916円 )	3日目
MRF2030VR-SC-134	BVLSC3・BVASC3・BVNSC3	134	10	1個	44,220円( 48,642円 )	3日目
MRF2030VR-SC-136	BVLSC3・BVASC3・BVNSC3	136	10	1個	44,880円( 49,368円 )	3日目
MRF2030VR-SC-138	BVLSC3・BVASC3・BVNSC3	138	10	1個	45,540円( 50,094円 )	3日目
MRF2030VR-SC-140	BVLSC3・BVASC3・BVNSC3	140	10	1個	46,200円( 50,820円 )	3日目
MRF2030VR-SC-142	BVLSC3・BVASC3・BVNSC3	142	10	1個	46,860円( 51,546円 )	3日目
MRF2030VR-SC-144	BVLSC3・BVASC3・BVNSC3	144	10	1個	47,520円( 52,272円 )	3日目
MRF2030VR-SC-146	BVLSC3・BVASC3・BVNSC3	146	10	1個	48,180円( 52,998円 )	3日目
MRF2030VR-SC-148	BVLSC3・BVASC3・BVNSC3	148	10	1個	48,840円( 53,724円 )	3日目
MRF2030VR-SC-150	BVLSC3・BVASC3・BVNSC3	150	10	1個	49,500円( 54,450円 )	3日目
MRF2030VR-SC-152	BVLSC3・BVASC3・BVNSC3	152	10	1個	50,160円( 55,176円 )	3日目
MRF2030VR-SC-154	BVLSC3・BVASC3・BVNSC3	154	10	1個	50,820円( 55,902円 )	3日目
MRF2030VR-SC-156	BVLSC3・BVASC3・BVNSC3	156	10	1個	51,480円( 56,628円 )	3日目
MRF2030VR-SC-158	BVLSC3・BVASC3・BVNSC3	158	10	1個	52,140円( 57,354円 )	3日目
MRF2030VR-SC-160	BVLSC3・BVASC3・BVNSC3	160	10	1個	52,800円( 58,080円 )	3日目
MRF2030VR-SC-162	BVLSC3・BVASC3・BVNSC3	162	10	1個	53,460円( 58,806円 )	3日目
MRF2030VR-SC-164	BVLSC3・BVASC3・BVNSC3	164	10	1個	54,120円( 59,532円 )	3日目
MRF2030VR-SC-166	BVLSC3・BVASC3・BVNSC3	166	10	1個	54,780円( 60,258円 )	3日目
MRF2030VR-SC-168	BVLSC3・BVASC3・BVNSC3	168	10	1個	55,440円( 60,984円 )	3日目
MRF2030VR-SC-170	BVLSC3・BVASC3・BVNSC3	170	10	1個	56,100円( 61,710円 )	3日目
MRF2030VR-SC-172	BVLSC3・BVASC3・BVNSC3	172	10	1個	56,760円( 62,436円 )	3日目
MRF2030VR-SC-174	BVLSC3・BVASC3・BVNSC3	174	10	1個	57,420円( 63,162円 )	3日目
MRF2030VR-SC-176	BVLSC3・BVASC3・BVNSC3	176	10	1個	58,080円( 63,888円 )	3日目
MRF2030VR-SC-178	BVLSC3・BVASC3・BVNSC3	178	10	1個	58,740円( 64,614円 )	3日目
MRF2030VR-SC-180	BVLSC3・BVASC3・BVNSC3	180	10	1個	59,400円( 65,340円 )	3日目
MRF2030VR-SC-182	BVLSC3・BVASC3・BVNSC3	182	10	1個	60,060円( 66,066円 )	3日目
MRF2030VR-SC-184	BVLSC3・BVASC3・BVNSC3	184	10	1個	60,720円( 66,792円 )	3日目
MRF2030VR-SC-186	BVLSC3・BVASC3・BVNSC3	186	10	1個	61,380円( 67,518円 )	3日目
MRF2030VR-SC-188	BVLSC3・BVASC3・BVNSC3	188	10	1個	62,040円( 68,244円 )	3日目
MRF2030VR-SC-190	BVLSC3・BVASC3・BVNSC3	190	10	1個	62,700円( 68,970円 )	3日目
MRF2030VR-SC-192	BVLSC3・BVASC3・BVNSC3	192	10	1個	63,360円( 69,696円 )	3日目
MRF2030VR-SC-194	BVLSC3・BVASC3・BVNSC3	194	10	1個	64,020円( 70,422円 )	3日目
MRF2030VR-SC-196	BVLSC3・BVASC3・BVNSC3	196	10	1個	64,680円( 71,148円 )	3日目
MRF2030VR-SC-198	BVLSC3・BVASC3・BVNSC3	198	10	1個	65,340円( 71,874円 )	3日目
MRF2030VR-SC-200	BVLSC3・BVASC3・BVNSC3	200	10	1個	66,000円( 72,600円 )	3日目
MRF2030VR-SC-202	BVLSC3・BVASC3・BVNSC3	202	10	1個	66,660円( 73,326円 )	3日目
MRF2030VR-SC-204	BVLSC3・BVASC3・BVNSC3	204	10	1個	67,320円( 74,052円 )	3日目
MRF2030VR-SC-206	BVLSC3・BVASC3・BVNSC3	206	10	1個	67,980円( 74,778円 )	3日目
MRF2030VR-SC-208	BVLSC3・BVASC3・BVNSC3	208	10	1個	68,640円( 75,504円 )	3日目

基本情報

ミスミオリジナルコンベヤ用のチェーン（株式会社椿本チェイン製）です。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1～2	3～
値引率	基準単価	お見積り
出荷日	通常	お見積り

納期

日目出荷

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
