樹脂取手　ボルト・ワンタッチタイプ

樹脂取手　ボルト・ワンタッチタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.7平均満足度4.7 この商品のレビューをみる（4件）
通常価格(税別)
306円 ～ 485円
税込価格
337円 ～ 534円

安価でご購入いただける樹脂の埋め込み取手です。ボルトで取り付けるタイプ、ワンタ...

詳細情報を確認する

(i)ご注意

  • 取手・ノブの特長についてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定16件の候補があります。

Loading...

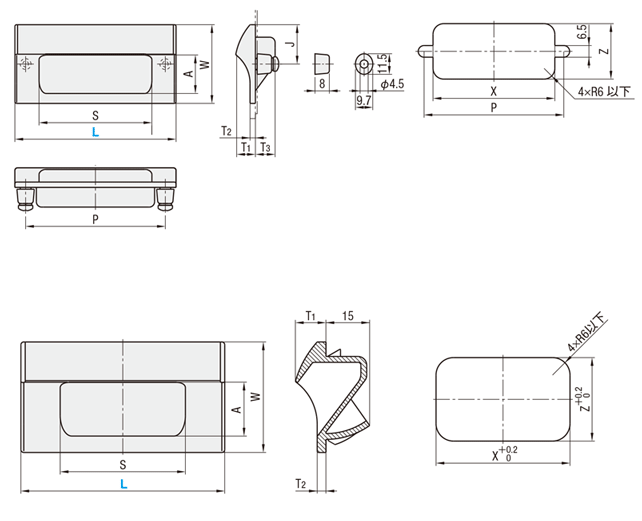

外形図・規格表


■ボルト取付タイプ
UWAUP
■スペーサー 取付加工図 取付加工図 ■ワンタッチ取付タイプ
UWAUOT
■ボルト取付タイプ
部品名[ M ]材質[ S ]表面処理
本体ABS樹脂+ポリカーボネートー
スペーサー鋼三価クロメート
ばね座金
十字穴付なべ小ねじ
[ ! ]十字穴付なべ小ねじM4×10とばね座金呼び4が付属しています。
■ワンタッチ取付タイプ
材質　ABS樹脂＋ポリカーボネート


規格表

型式
UWAUP70－B
UWAUOT110－W
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式SWAJT1T2T3PXZ適応板厚￥基準価格
TypeL取手色1～20コ
UWAUP70B
(黒色)
W
(アイボリーホワイト)		4338171910.5395848250.5～3.2299
90634421.5221111786831336
110825024.4263.5969036378
14010964343311.512611648441
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式SWAT1T2XZ￥基準価格
TypeL取手色適応板厚0.8適応板厚1.0～1.2適応板厚1.5～2.0適応板厚2.31～20コ
UWAUOT70B
(黒色)
W
(アイボリーホワイト)		433818.510.534628.72929.430.8278
90634422.9116634.73535.436.8310
110835026.811.53.58840.74141.442.8341
1401096437.811454.75555.456.8373


取付方法

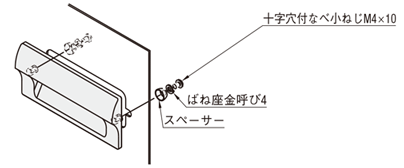

＜ねじ取付方法＞

■取付方法

商品に付属のスペーサー、ばね座金、小ねじで取付パネルを挟み込むように取り付けます。

＜ワンタッチ取付方法＞

■取付方法

ワンタッチで取付けができます。

関連商品

商品名埋め込み取手
樹脂タイプ		樹脂埋め込み取手埋め込み取手
ステンレスタイプ		アングル取手
標準タイプ		丸棒取手
寸法固定タイプ
写真

埋め込み取手 樹脂タイプ 関連画像1_関連商品

埋め込み取手 樹脂タイプ 関連画像2_関連商品

埋め込み取手 樹脂タイプ 関連画像3_関連商品

埋め込み取手 樹脂タイプ 関連画像4_関連商品

埋め込み取手 樹脂タイプ 関連画像5_関連商品

本体種類埋め込み取手埋め込み取手埋め込み取手アングル取手丸棒取手
取付方法-樹脂ツメおねじめねじめねじ

取手全商品リストは こちら

注意事項

・締め付けトルクは設定していません。

型番リスト

表示件数:
  1. 1
型番
取付方法
長手寸法 L1(mm)
短手寸法 (W)(mm)
取付必要深さ(mm)
取手色
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
簡易取付
70
38
15
黒色
10

1個

306円( 337円 )

在庫品1日目

当日出荷可能

簡易取付
70
38
15
アイボリーホワイト
10

1個

306円( 337円 )

在庫品1日目

当日出荷可能

簡易取付
90
44
15
黒色
10

1個

341円( 375円 )

在庫品1日目

当日出荷可能

簡易取付
90
44
15
アイボリーホワイト
10

1個

341円( 375円 )

在庫品1日目

当日出荷可能

簡易取付
110
50
15
黒色
10

1個

375円( 413円 )

在庫品1日目

当日出荷可能

簡易取付
110
50
15
アイボリーホワイト
10

1個

375円( 413円 )

在庫品1日目

当日出荷可能

簡易取付
140
64
15
黒色
10

1個

410円( 451円 )

在庫品1日目

当日出荷可能

簡易取付
140
64
15
アイボリーホワイト
10

1個

410円( 451円 )

在庫品1日目

当日出荷可能

おねじ
70
38
9
黒色
10

1個

329円( 362円 )

在庫品1日目

当日出荷可能

おねじ
70
38
9
アイボリーホワイト
10

1個

329円( 362円 )

在庫品1日目

当日出荷可能

おねじ
90
44
11
黒色
10

1個

370円( 407円 )

在庫品1日目

当日出荷可能

おねじ
90
44
11
アイボリーホワイト
10

1個

370円( 407円 )

在庫品1日目

当日出荷可能

おねじ
110
50
11
黒色
10

1個

416円( 458円 )

在庫品1日目

当日出荷可能

おねじ
110
50
11
アイボリーホワイト
10

1個

416円( 458円 )

在庫品1日目

当日出荷可能

おねじ
140
64
11
黒色
10

1個

485円( 534円 )

在庫品1日目

当日出荷可能

おねじ
140
64
11
アイボリーホワイト
10

1個

485円( 534円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

安価でご購入いただける樹脂の埋め込み取手です。ボルトで取り付けるタイプ、ワンタッチで取り付けるタイプの2種類のご用意です。

(i)ご注意

  • 取手・ノブの特長についてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


在庫品
翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分標準対応個別対応
小口大口
数　量1〜2021〜
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
