スプリング蝶番　高耐久タイプ

スプリング蝶番　高耐久タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常価格(税別)
647円 ～ 809円
税込価格
712円 ～ 890円

【特長】既存のスプリング蝶番(HHSP)より、高耐久のスプリング蝶番です。SU...

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定3件の候補があります。

Loading...

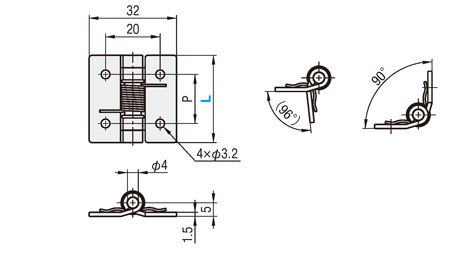

外形図・規格表


HHSPT
自由位置
トルク位置
部品名[ M ]材質[ S ]表面処理
本体SUS304バレル研磨
カラ－SUS303-
捩りばねSUS304-
軸SUS303-


規格表

型式
HHSPT32
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式P定格トルク＊許容荷重質量
(g)		￥基準価格
TypeLcN・ｍｋgｆ・ｃｍｋｇN1～20コ
HHSPT32184.70.4843920588
50328.90.9165930693
6040141.4338735
＊許容荷重は2個使用の数値です。


他蝶番特徴

種類蝶番抜差し蝶番ハタ蝶番長蝶番
写真

スプリング蝶番 高耐久タイプ 関連画像1_蝶番種類

スプリング蝶番 高耐久タイプ 関連画像2_蝶番種類

スプリング蝶番 高耐久タイプ 関連画像3_蝶番種類

スプリング蝶番 高耐久タイプ 関連画像4_蝶番種類

特徴・最も一般的な蝶番・取り外し可能
・メンテナンスや掃除頻度の多い場面で利用		・360度回転可能
・扉が大きく回転が必要な場面等で利用		・寸法指定可能
・アルミフレーム扉用に使用

関連商品

商品名スプリング蝶番
高耐久タイプ		ダンパー蝶番スプリング蝶番トルク蝶番
トルク固定タイプ		トルク蝶番
高トルクタイプ		トルク蝶番
トルク調整タイプ
写真

スプリング蝶番 高耐久タイプ 関連画像1_関連商品

スプリング蝶番 高耐久タイプ 関連画像2_関連商品

スプリング蝶番 高耐久タイプ 関連画像3_関連商品

スプリング蝶番 高耐久タイプ 関連画像4_関連商品

スプリング蝶番 高耐久タイプ 関連画像5_関連商品

スプリング蝶番 高耐久タイプ 関連画像6_関連商品

本体材質ステンレス亜鉛合金ステンレスステンレスステンレスアルミニウム
取付方法ねじ止めねじ止めねじ止めねじ止めねじ止めねじ止め

ダンパー・トルク・ロータリー・スプリング・自由蝶番  全商品リストは こちら

型番リスト

表示件数:
  1. 1
型番
長さL(mm)
許容荷重(N)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
32
39
10

1個

647円( 712円 )

在庫品1日目

当日出荷可能

50
59
10

1個

762円( 838円 )

在庫品1日目

当日出荷可能

60
59
10

1個

809円( 890円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】既存のスプリング蝶番(HHSP)より、高耐久のスプリング蝶番です。SUS304製で3サイズのご用意です。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
数量区分標準対応個別対応
小口大口
数 量1〜2021〜
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

スプリング蝶番　高耐久タイプ

スプリング蝶番　高耐久タイプ

    【クリーン洗浄品】スプリング蝶番　高耐久タイプ

    【クリーン洗浄品】スプリング蝶番　高耐久タイプ

      ステンレス製スプリング蝶番 溶接タイプ

      ステンレス製スプリング蝶番 溶接タイプ

        トルク蝶番　高トルクタイプ

        トルク蝶番　高トルクタイプ

          高剛性スイベルトルクヒンジ HG-S-HR50型 偏荷重対応タイプ

          高剛性スイベルトルクヒンジ HG-S-HR50型 偏荷重対応タイプ

            LAMP ステンレス鋼製スプリング蝶番 HG-SHL型

            LAMP ステンレス鋼製スプリング蝶番 HG-SHL型

              高剛性スイベルトルクヒンジ HG-S50-HR50 偏荷重対応タイプ

              高剛性スイベルトルクヒンジ HG-S50-HR50 偏荷重対応タイプ

                LAMP ステンレス鋼製スプリング蝶番 HG-BF3-2型

                LAMP ステンレス鋼製スプリング蝶番 HG-BF3-2型

                  180°開きステンレス鋼製高さ調整機能付蝶番 インセット扉用 217-9605

                  180°開きステンレス鋼製高さ調整機能付蝶番 インセット扉用 217-9605

                    スプリング付コーナーヒンジ FB-614

                    スプリング付コーナーヒンジ FB-614

                      スプリング付ロッカーヒンジ（B-128・鉄製）

                      スプリング付ロッカーヒンジ（B-128・鉄製）

                        ステンレス鋼製スプリング蝶番 ST150-6314-05

                        ステンレス鋼製スプリング蝶番 ST150-6314-05

                          アルミ合金製面付スプリング自由丁番 DAM型

                          アルミ合金製面付スプリング自由丁番 DAM型
                            メーカー ミスミ ミスミ トラスコ中山 ミスミ スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 スガツネ工業 タキゲン製造 タキゲン製造 スガツネ工業 スガツネ工業
                            通常価格 647円～ 1,690円～ 515円 1,421円～ 35,460円～ 763円～ 29,890円 833円～ 31,925円 4,620円～ 571円 12,496円 12,151円～
                            通常出荷日 在庫品1日目   当日出荷可能 3日目   1日目   在庫品1日目   当日出荷可能 4日目   在庫品1日目   当日出荷可能 3日目   在庫品1日目   当日出荷可能 4日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 4日目   3日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） - RoHS対応（10物質） RoHS非対応 - RoHS対応（10物質） - - - - - -
                            特性・用途 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 クリーン洗浄 / 低発塵 / 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 - 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性 該当なし - 該当なし - - - - - -
                            種類 平蝶番 平蝶番 平蝶番 平蝶番 ロータリー形蝶番 平蝶番 ロータリー形蝶番 平蝶番 特殊蝶番 特殊蝶番 特殊蝶番 特殊蝶番 特殊蝶番
                            付加機能 スプリング付 スプリング付 スプリング付 トルク（フリーストップ） トルク（フリーストップ） スプリング付 トルク（フリーストップ） なし（通常） なし（通常） スプリング付 スプリング付 スプリング付 なし（通常）
                            本体材質 SUS304 SUS304 ステンレス（SUS304） SUS304 鋼 ステンレス鋼(SUS304) 鋼 ステンレス鋼(SUS304) ステンレス鋼(SUS316Ti) 亜鉛合金（ZDC） 冷間圧延鋼板（SPCC） ステンレス鋼(SUS304) アルミ合金
