ミスミ

ミスミ

モーション蝶番

モーション蝶番

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（2件）
通常価格(税別)
901円 ～ 1,005円
税込価格
991円 ～ 1,106円

【特長】3種類のユニットタイプがあるモーション蝶番です。扉を閉め手を放すとスム...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定8件の候補があります。

Loading...

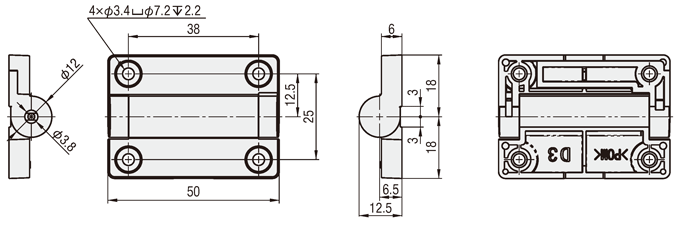

外形図・規格表


HHPTV
[ M ]材質：ポリアセタール


規格表

型式
HHPTV－OP－B
HHPTV－HT－W
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式内部ユニット定格トルク＊質量
(g)		￥基準価格
TypeNo.本体色N・ｍｋgｆ・ｃｍ1～20コ
HHPTVOPB
(黒色)
W
(ホワイト
アイボリー)		自開式スプリングユニット0～0.060～0.6418
914
CL自閉式スプリングユニット0～0.060～0.64
Tトルクユニット0.15±0.051.53±0.5119
819
HT0.35±0.13.57±1.04
＊スプリング仕様は、バネ力を調整することが可能です。調整方法・注意点は下記を参照ください。

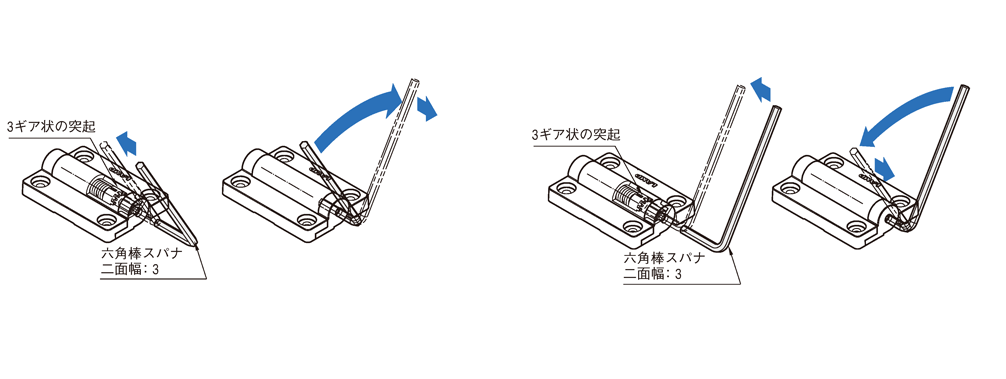

スプリングユニット調整方法

・自開式ユニットの場合
①ギア状の突起のかかりが外れるまで押し込む。
②30°回す。
③抜く
蓋を閉め、手を放した時に蓋がスムーズに開くことを確認し
調整してください。
30度回転する毎にトルクは0.0153N・mずつ増加します。
回転数は4回転を限度としてください。
・自閉式ユニットの場合
①ギア状の突起のかかりが外れるまで押し込む。
②30°回す。
③抜く
蓋を開け、手を放した時に蓋がスムーズに閉じることを確認し
調整してください。
30度回転する毎にトルクは0.0153N・mずつ増加します。
回転数は4回転を限度としてください。

注意事項

  • 特注対応については製作不可となります。

他蝶番特徴

種類蝶番抜差し蝶番ハタ蝶番長蝶番
写真

モーション蝶番 関連画像1_蝶番種類

モーション蝶番 関連画像2_蝶番種類

モーション蝶番 関連画像3_蝶番種類

モーション蝶番 関連画像4_蝶番種類

特徴・最も一般的な蝶番・取り外し可能
・メンテナンスや掃除頻度の多い場面で利用		・360度回転可能
・扉が大きく回転が必要な場面等で利用		・寸法指定可能
・アルミフレーム扉用に使用

関連商品

商品名モーション蝶番スプリング蝶番トルク蝶番
トルク固定タイプ		スプリング蝶番
高耐久タイプ		トルク蝶番
高トルクタイプ		トルク蝶番
トルク調整タイプ
写真

モーション蝶番 関連画像1_関連商品

モーション蝶番 関連画像2_関連商品

モーション蝶番 関連画像3_関連商品

モーション蝶番 関連画像4_関連商品

モーション蝶番 関連画像5_関連商品

モーション蝶番 関連画像6_関連商品

本体材質-ステンレスステンレスステンレスステンレスアルミニウム
取付方法ねじ止めねじ止めねじ止めねじ止めねじ止めねじ止め

ダンパー・トルク・ロータリー・スプリング・自由蝶番  全商品リストは こちら

型番リスト

表示件数:
  1. 1
型番
付加機能
定格トルク(N・m)
色
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
スプリング付
0～0.06
黒
10

1個

1,005円( 1,106円 )

在庫品1日目

当日出荷可能

スプリング付
0～0.06
ホワイトアイボリー
10

1個

1,005円( 1,106円 )

在庫品1日目

当日出荷可能

トルク（フリーストップ）
0.35±0.1
黒
10

1個

901円( 991円 )

在庫品1日目

当日出荷可能

トルク（フリーストップ）
0.35±0.1
ホワイトアイボリー
10

1個

901円( 991円 )

在庫品1日目

当日出荷可能

スプリング付
0～0.06
黒
10

1個

1,005円( 1,106円 )

在庫品1日目

当日出荷可能

スプリング付
0～0.06
ホワイトアイボリー
10

1個

1,005円( 1,106円 )

在庫品1日目

当日出荷可能

トルク（フリーストップ）
0.15±0.05
黒
10

1個

901円( 991円 )

在庫品1日目

当日出荷可能

トルク（フリーストップ）
0.15±0.05
ホワイトアイボリー
10

1個

901円( 991円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】3種類のユニットタイプがあるモーション蝶番です。扉を閉め手を放すとスムーズに開く自開式ユニット、扉を開け手を放すと自閉式ユニットから選定してください。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
数量区分標準対応個別対応
小口大口
数 量1〜2021〜
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
