【エコノミーシリーズ】 トグルクランプ横型 882N
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 640円
- 税込単価
- 704円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
-
- 種類：
- 下面押さえ・ハンドル横型
-
- 装着方法：
- フランジベース
-
- クランプボルトサイズ：
- M6
-
- 締圧力(N)：
- 882
-
- 本体材質：
- スチール
-
- クランプ部材質：
- スチール+ゴムパット
(i)ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 摺動性には個体差があります。本商品は堅めの仕様です。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
指定中 の仕様・寸法情報

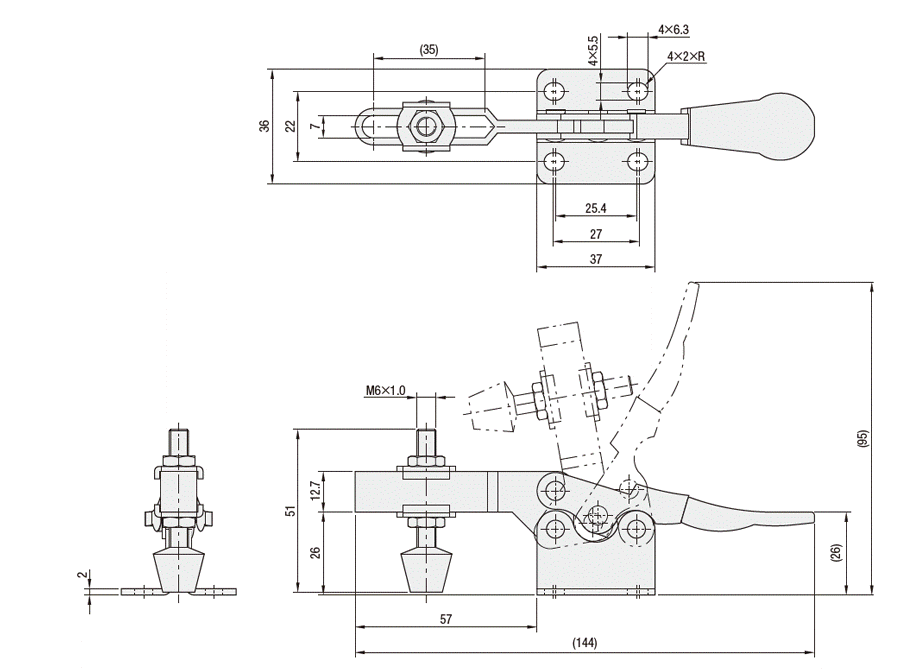

外形図・規格表
1N=0.101972kgf
[ ! ]本商品はRoHS保証外です。ご注意ください。
| 注文例 | 型番 | |
| C－LD－201B |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | C－LD－201B |
| 本体材質 | スチール |
| ハンドル材質 | PVC |
| 表面処理 | 亜鉛メッキ |
| 締圧力(N) | MAX 882 |
| 自重(g) | 130 |
| アーム開閉角度 | 80° |
| ハンドル開閉角度 | 73° |
| 付属品 | ゴム付ボル卜 |
| ボルト | M6 |
| ￥基準単価 | 640 |
[ ! ]ハンドル部の使用温度範囲は-10℃～45℃です。
・トグルクランプはクイッククランプともいわれ、リンク機構でワークを固定し、手動で操作する簡易治具です。検査・組立・機械加工・溶接など、様々な工程でご使用頂けます。
・操作が簡単で、使いやすく、取付がシンプルでかつ安全であるため、頻繁に交換されるワークの固定に適しています。
・摺動性には個体差があります。本商品は堅めの仕様です。
・トグルクランプ横型、フランジベース、U型アーム
製品用途
・電子、自動車、医療、厨房設備の製造。
・金型、機械加工、航空機の製造。
・検査治具、溶接治具、修理治具、加工治具、及びその他の組み合わせ治具等でよく使われるタイプです。
・エコノミーシリーズと当社類似品の違い
| 当社類似品 MC01−3 | エコノミーシリーズ C−LD−201B | ||
| 本体 | 材質 | SS400 (参考強度400MPa～) | スチール (参考強度375MPa～) |
| 表面処理 | 三価クロメート | 亜鉛メッキ | |
| 付属品 (ボルト) | 材質 | SS400 (参考強度400MPa～) | スチール (参考強度375MPa～) |
| 表面処理 | ニッケルメッキ | ニッケルメッキ | |
| 締圧力(N) | 882 | 882 | |
■均等保持治具
2種のトグルクランプとばねを利用した均等荷重のワーク保持機構
〈改造〉ハンドル部を改造することで製品の耐久性に影響を与える恐れがあります。
〈締付位置〉トグルクランプは、ハンドル部がトグル機構部を超えて初めて固定や締付ができます。
〈使用環境〉切り屑や粉塵環境で使用する場合は、あらかじめカシメ部や回転部をきれいにしてください。
〈給油〉トグルクランプがスムーズに動作できるよう定期的にリベットやシャフトなどの摩擦部に給油し手入れをしてください。
〈点検〉定期的に固定ボルト、ロックボルト、固定アーム、固定軸などの点検を行い、緩みのないようにしてください。
〈使用感〉摺動性には個体差があります。
