【エコノミーシリーズ】 トグルクランプ横押型 500N 左回転タイプ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 780円
- 税込単価
- 858円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
-
- 種類：
- 横押し型
-
- 装着方法：
- フランジベース
-
- クランプボルトサイズ：
- M4
-
- 締圧力(N)：
- 500
-
- 本体材質：
- スチール
-
- クランプ部材質：
- スチール+ゴムパット
-
- クランプボルト(軸に対して)：
- 固定
(i)ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 規格表内一部商品は発売準備中になります。
型番リストおよび絞り込み検索で選択可能な仕様、商品が現在発売中です。ご了承ください。 - 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
指定中 の仕様・寸法情報

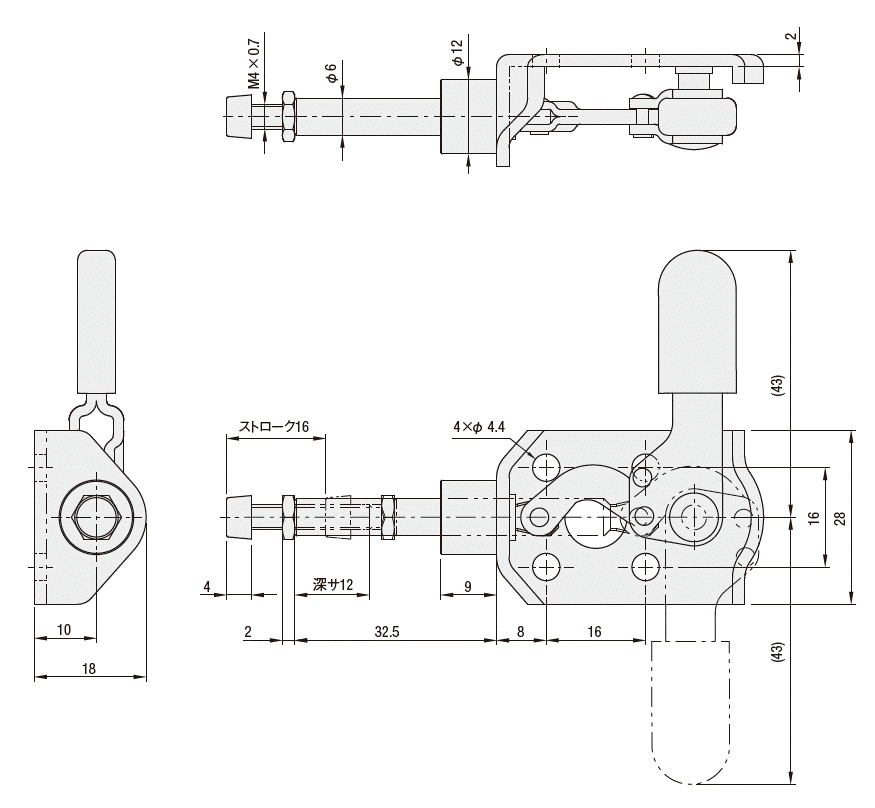

外形図・規格表
1N=0.101972kgf
[ ! ]本商品はRoHS保証外です。ご注意ください。
| 注文例 | 型番 | |
| C－LD－301CM－L |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | C−LD−301CM−L |
| 本体材質 | スチール |
| ハンドル材質 | PVC |
| 表面処理 | 亜鉛メッキ |
| 締圧力(N) | MAX 500 |
| 自重(g) | 65 |
| アーム開閉角度 | − |
| ハンドル開閉角度 | 180° |
| 付属品 | ゴム付ボル卜 |
| ボルト | M4 |
| ￥基準単価 | 780 |
[ ! ]ハンドル部の使用温度範囲は-10℃～45℃です。
・トグルクランプはリンク機構でワークを固定し、手動で操作する簡易治具です。検査・組立・機械加工・溶接など、様々な工程でご使用頂けます。
・操作が簡単で、使いやすく、取付がシンプルでかつ安全であるため、頻繁に交換されるワークの固定に適しています。
・摺動性には個体差があります。本商品は堅めの仕様です。
・類似寸法のハンドル右回転タイプが必要な場合、エコノミーシリーズ トグルクランプ横押し型 500N 右回転タイプをお薦めします。
・上方に障害物のある作業に適しています。
・電子、自動車、医療、厨房設備の製造。
・金型、機械加工、航空機の製造。
・検査治具、溶接治具、修理治具、加工治具、及びその他の組み合わせ治具等でよく使われるタイプです。
・エコノミーシリーズと当社類似品の違い
| 当社類似品 MC03−3 | エコノミーシリーズ C−LD−301CM−L | ||
| 本体 | 材質 | SS400 (参考強度400MPa～) | スチール (参考強度375MPa～) |
| 表面処理 | 三価クロメート | 亜鉛メッキ | |
| 付属品 (ボルト) | 材質 | SS400 (参考強度400MPa～) | スチール (参考強度375MPa～) |
| 表面処理 | ニッケルメッキ | ニッケルメッキ | |
| 締圧力(N) | 500 | 500 | |
| RoHS10 | 対応 | 保証外 | |

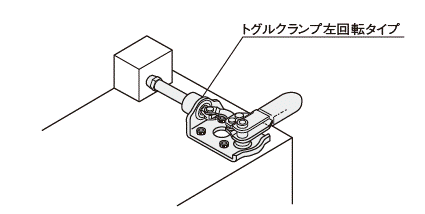

上方に障害物があるケースに有効です。
〈改造〉ハンドル部を改造することで製品の耐久性に影響を与える恐れがあります。
〈締付位置〉トグルクランプは、ハンドル部がトグル機構部を超えて初めて固定や締付ができます。
〈使用環境〉切り屑や粉塵環境で使用する場合は、あらかじめカシメ部や回転部をきれいにしてください。
〈給油〉トグルクランプがスムーズに動作できるよう定期的にリベットやシャフトなどの摩擦部に給油し手入れをしてください。
〈点検〉定期的に固定ボルト、ロックボルト、固定アーム、固定軸などの点検を行い、緩みのないようにしてください。
〈使用感〉摺動性には個体差があります。
型番リスト
Loading...
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
(i)ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 規格表内一部商品は発売準備中になります。
型番リストおよび絞り込み検索で選択可能な仕様、商品が現在発売中です。ご了承ください。 - 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
カタログ
C-LD-301CM-Lで型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
【エコノミーシリーズ】 トグルクランプ横押型 500N 左回転タイプの型番C-LD-301CM-Lのページです。
型番C-LD-301CM-Lに関する仕様情報を記載しております。
