安全柵ユニット（上下別パネルタイプ）

安全柵ユニット（上下別パネルタイプ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特長】・1mm単位で寸法指定が可能・標準3日目出荷の短納期、組立出荷品も標準...

詳細情報を確認する

  • 柵・扉 種類：
    固定
  • パネルタイプ：
    上下別パネル
  • フレーム材質：
    アルミ
  • 材質証明書：
    非対象

(i)ご注意

  • 中材でフェンスネットをご指定の場合、フェンスネットは各辺の端の突起部を一部カットして出荷します。
  • 安全柵ユニット（上下同パネルタイプ/低ハイトタイプ）はこちら（上下同パネルタイプ、低ハイトタイプ）。
  • 数量によりパレット出荷（車上渡しでお客様にてフォークリフトご用意のうえ荷下ろし）になる可能性がございます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定1,056件の候補があります。

Loading...

外形図・規格表

HFUC（シルバータイプ）
HFUCY（黄色タイプ）
K－HFUC（シルバータイプ 組立出荷）
K－HFUCY（黄色タイプ 組立出荷）
[ ! ]型式に「K-」のないユニットの組み立てはお客様にて行うものになります。
[ ! ]フェンスネットは各辺の端の突起物を一部カットして出荷します。フェンスネット詳細について>>こちら。
[ ! ]上段、下段で同じ種類のフェンスネット・パネル・複合板は選択できません。ご希望の際は安全柵ユニット上下同パネルタイプから選定ください>>こちら。
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためおやめください。
[ ! ](A)部は追加工参照
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[ ! ]絞り込み条件で指定できない寸法をご希望の場合は、下記「カタログ規格外品サービス」にてお問い合わせください。
[ ! ]安全柵ユニット（上下同パネルタイプ）は>>こちら。

規格表

型式-＜上段＞
フェンスネット
パネル
複合板
パネルなし		-＜下段＞
フェンスネット
パネル
複合板
パネルなし		-W-D-H
HFUC6
K-HFUC8		-
-		50B
FS3		-
-		PET3
N		-
-		W700
W1000		-
-		D1000
D2300		-
-		H 0
H120
上下別パネルタイプ
型式
上段選択ー下段選択
W
(幅)
指定
1mm単位
D
(高さ)
指定
1mm単位
H
(脚下部
高さ)
選択
T

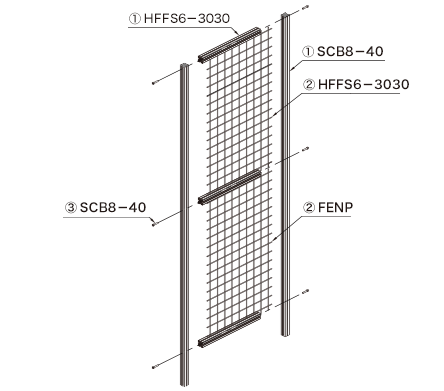

構成部品
フェンスネット
パネル
複合板
フレーム
締結部品
TYPE
ｼﾘｰｽﾞ
フェンスネット
パネル
複合板
なし
ボルト
数量
(線径φ3.2)
(t＝3)
(t＝3)
HFUC
(シルバータイプ)
K-HFUC
(シルバータイプ組立出荷)
6
30B
(ピッチ30mm
黒)

30S
(ピッチ30mm
シルバ－)

50B
(ピッチ50mm
黒)

50S
(ピッチ50mm
シルバー)
PET3
(ペット
3mm透明)

AC3
(アクリル
3mm透明)

PC3
(ポリカーボネート
3mm透明)

ST3
(制電塩ビ
3mm透明)
FS3
(複合板
3mmシルバー)

FB3
(複合板
3mm黒)

WB3
(ホワイトボード
3mm白)
N
(パネルなし)


0

100

120

150
30
フェンスネット
黒
(FENP)


フェンスネット
シルバー
(FENM)


樹脂パネル


複合板
HFFS6-3030
HFFH6-3030
SCB8-40
6





1000
8

～
40
HFFS8-4040
HFFH8-4040
SCB12-60
6

2500
160
※複合板・樹脂パネルが入る場合
～
W≧1001の時D≦2000
HFUCY
(黄色タイプ)
K-HFUCY
(黄色タイプ組立出荷)
6
1500

30
HFFSY6-3030
HFFHY6-3030
SCB8-40
6

※フェンスネットのみの場合

W≧1001の時D≦2200

W≧1201の時D≦2000
8


40
HFFSY8-4040
HFFHY8-4040
SCB12-60
6






※フレーム材質：A6063S-T5

選定サポート情報

中材の種類
中材の種類
線径・厚み
色
特徴
フェンス
フェンスネット_50ピッチ3.2mm黒・シルバー隙間:50×50ｍｍ、拳が入らない
フェンスネット_30ピッチ3.2mm黒・シルバー隙間:30×30ｍｍ、指4本入らない
パネル
PET3mm透明耐衝撃性:○　耐薬品性:△　難燃性:×
制電塩ビ3mm透明耐衝撃性:×　耐薬品性:◎　難燃性:◎
アクリル3mm透明耐衝撃性:×　耐薬品性:○　難燃性:×
ポリカーボネート3mm透明耐衝撃性:◎　耐薬品性:△　難燃性:△
複合板
ホワイトボード3mm白芯材：白色発泡ポリプロピレン　表面：SGCC
表面塗装：アクリル樹脂系焼付塗装
マグネット張り付く、使用雰囲気温度:0～80℃
複合板3mm黒・シルバー芯材：黒色発泡ポリプロピレン樹脂　表面：A5052
表面塗装：ポリエステル樹脂系焼付塗装
使用雰囲気温度:0～80℃

追加工

型式-＜上段＞
フェンスネット
パネル
複合板
パネルなし		-＜下段＞
フェンスネット
パネル
複合板
パネルなし		-W-D-H-（追加工
Code）
HFUC6-50B-PET3-W700-D1000-H150 -UTP
AlterationCodeSpec.￥/1Code
下端面タップ加工UTP図面（A）部にタップ穴加工を行います。360
6シリーズM8 深さ24
8シリーズM12 深さ36

関連部品

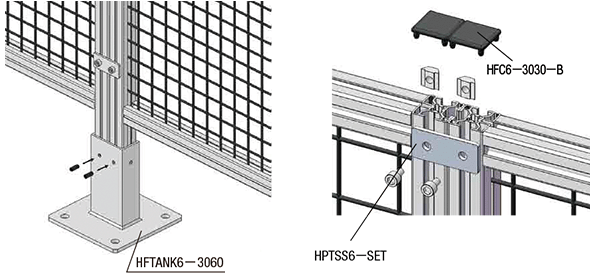

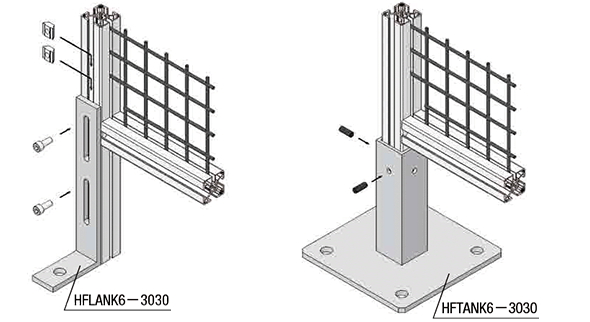

アジャスタパッド・アンカー
フレームキャップ
カテゴリページ
代表商品
画像

ラインナップ

種類
低ハイトタイプ
上下同パネルタイプ
上下別パネルタイプ
出荷日
安全柵ユニット
部材品：3日目出荷
組立品：4日目出荷
Hシリーズ





本商品

組立品：4日目出荷
（組立出荷のみ）
低価格安全柵ユニット
Nシリーズ





製品比較情報

HシリーズとNシリーズの違い

①NシリーズはHシリーズから　専用設計で強度を担保しつつ、従来品から低価格化！
  Nシリーズはアルミ使用料を減らし、さらなる軽量化を実現しました。
  組立出荷のみの対応となりますが、Hシリーズ部材出荷品（未組立品）からさらに安価になっています。
  NシリーズはHシリーズより軽量ですが、JIS参考試験を実施し十分な強度が確保できている点を確認しております。
  強度情報はコチラをご覧ください
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Hシリーズ・Nシリーズ　価格・質量比較

Hシリーズ
Nシリーズ
30角
40角
30角
40角
出荷形態
未組立品/組立品
組立品
価格(参考)
未組立品
13,589 円
15,421 円


組立品
16,715 円
18,351 円
10,750 円
12,430 円
柱フレーム
断面
質量　kg/m
0.70
1.08
0.64
0.95
断面2次モーメント lx　mm4
2.35×104
5.94×104
2.15×104
5.42×104
断面2次モーメント ly　mm4
2.28×104
5.99×104
2.09×104
5.41×104
梁フレーム
断面


質量　kg/m
0.69
1.02
0.69
断面2次モーメント lx　mm4
2.29×104
5.59×104
4.05×104
断面2次モーメント ly　mm4
2.14×104
5.57×104
1.67×104, 1.64×104, 1.66×104
価格は色：シルバー、30mmピッチ黒金網、W：1000、D：1850、H：150で比較した場合の参考値です。
Nシリーズの梁フレームは、①上面・下面：金網用　②上面・下面：パネル用　③上面：金網、下面：パネル用の3種ございます。
②柱フレームと梁フレームの締結方法
  • 締結方法をタップ追加工+ボルトから、タップ追加工無し＋タッピングビスに変更しております。
  • タッピングビス使用のためフレームの分解・再組み立てはできません。
  • 柱フレームと梁フレームでフレーム幅が異なるためフレーム間で段差がございます。
タッピングビス型式：CSPPNN-SUS-TP4.5-70
<Hシリーズ・Nシリーズ締結方法比較>
【Hシリーズ】
タップ＋ボルト締結
 【Nシリーズ】
タッピングビス締結


Nシリーズ
締結箇所イメージ図

[ ! ]＜溝形状＞
　　Nシリーズ　梁フレームの溝形状は全て6シリーズ用になります。
　　40角(8シリーズ)をご選定の場合でも、梁フレームには30角(6シリーズ用)のナットをご使用ください。

アルミフレーム総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
