ミスミ

ミスミ

アンギュラ玉軸受　並級・複列

アンギュラ玉軸受　並級・複列

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,240円 ～ 9,390円
税込価格
1,364円 ～ 10,329円

・接触角をもつアンギュラ玉軸受は、高精度・高速回転を必要とする用途に適しており...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定18件の候補があります。

Loading...

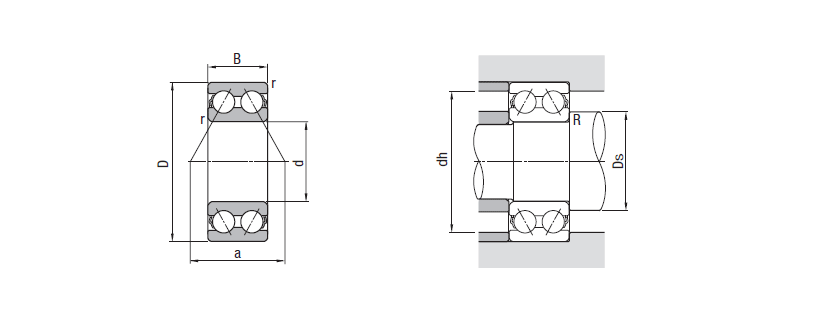

外形図・規格表



B5□□□

（取付関係図）

＊接触角30°

[ ! ]出荷時、潤滑剤は封入されていません。ご使用の際には、潤滑剤をご用意ください。
技術データのラジアル軸受（等級0級）の許容差及び許容値を>>こちら参照願います。

[ M ]材質  SUJ2 軸受精度 JIS B 1514 0級


規格表

型式
B5203
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式dDBr
(min)		基本定格荷重許容回転数
rpm(参考)		作用点
a		取付関係寸法質量
(g)
(参考)		￥基準単価
Cr(動)kNCor(静)kNDs(min.)dh(max.)R(max.)
B5203174017.50.614.69.051100020.822350.61001,240
B5204204720.6119.612.41000024.3264111601,370
B53045222.2124.615900026.7274512202,090
B5205255220.6121.314.7850026.8314611801,670
B53056225.41.132.520.7750031.8325513502,190
B5206306223.8129.621.1710031.6365613002,000
B53067230.21.140.528.1630036.5376515702,980
B52073572271.13928.7630036.6426514602,490
B53078034.91.55136560041.644711.57603,560
B5208408030.21.14433.5560041.5477316203,560
B53089036.51.556.541530045.549811.510303,890
B53094510039.71.168.551450050.654911.513705,150
B5210509030.21.15343.5480045.9578317204,570
B531011044.4281.561.5430055.660100218407,220
B52115510033.31.55649430050.164911.510105,190
B531112049.229573380060.665110224007,940
B52126011036.51.56962380056.5691011.513306,140
B5312130542.112598.5340069.272118229209,390
[ ! ]kgf＝N×0.101972

型番リスト

表示件数:
  1. 1
型番
内径 d(φ)
外径 D(φ)
幅 B(または T)(mm)
基本定格荷重 Cr(動)(N)
許容回転数(rpm)
基本定格荷重 Cor(静)(N)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
17
40
17.5
14600
11000
9050
10

1個

1,240円( 1,364円 )

在庫品1日目

当日出荷可能

20
47
20.6
19600
10000
12400
10

1個

1,370円( 1,507円 )

在庫品1日目

当日出荷可能

25
52
20.6
21300
8500
14700
10

1個

1,670円( 1,837円 )

在庫品1日目

当日出荷可能

30
62
23.8
29600
7100
21100
10

1個

2,000円( 2,200円 )

在庫品1日目

当日出荷可能

35
72
27
39000
6300
28700
10

1個

2,490円( 2,739円 )

在庫品1日目

当日出荷可能

40
80
30.2
44000
5600
33500
10

1個

3,560円( 3,916円 )

在庫品1日目

当日出荷可能

50
90
30.2
53000
4800
43500
10

1個

4,570円( 5,027円 )

在庫品1日目

当日出荷可能

55
100
33.3
56000
4300
49000
10

1個

5,190円( 5,709円 )

在庫品1日目

当日出荷可能

60
110
36.5
69000
3800
62000
10

1個

6,140円( 6,754円 )

在庫品1日目

当日出荷可能

20
52
22.2
24600
9000
15000
10

1個

2,090円( 2,299円 )

在庫品1日目

当日出荷可能

25
62
25.4
32500
7500
20700
10

1個

2,190円( 2,409円 )

在庫品1日目

当日出荷可能

30
72
30.2
40500
6300
28100
10

1個

2,980円( 3,278円 )

在庫品1日目

当日出荷可能

35
80
34.9
51000
5600
36000
10

1個

3,560円( 3,916円 )

在庫品1日目

当日出荷可能

40
90
36.5
56500
5300
41000
10

1個

3,890円( 4,279円 )

在庫品1日目

当日出荷可能

45
100
39.7
68500
4500
51000
10

1個

5,150円( 5,665円 )

在庫品1日目

当日出荷可能

50
110
44.4
81500
4300
61500
10

1個

7,220円( 7,942円 )

在庫品1日目

当日出荷可能

55
120
49.2
95000
3800
73000
10

1個

7,940円( 8,734円 )

在庫品1日目

当日出荷可能

60
130
54
125000
3400
98500
10

1個

9,390円( 10,329円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

・接触角をもつアンギュラ玉軸受は、高精度・高速回転を必要とする用途に適しており合成荷重を受けることが可能です。
・複列軸受はひとつの軸受で両方向のアキシアル荷重を受けることができます。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜910〜2021〜
値引率基準単価5％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。


納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
