【新商品】レーザ遮光プレート フリー指定タイプ・穴加工付タイプ

【新商品】レーザ遮光プレート フリー指定タイプ・穴加工付タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる(3件)
通常価格(税別)
 -
税込価格
 -

【新商品:レーザ遮光プレート】山本光学(株)製とタキロンシーアイ(株)製をフリ...

詳細情報を確認する

(i)ご注意

  • 「使用可能なレーザの種類」以外のレーザ光に使用しないでください。
  • 分光データや注意事項等はこちらをご確認ください。
  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定182件の候補があります。

Loading...

外形図・規格表

外形図

■穴数組合せタイプ(コーナー穴加工付)
【新商品】レーザ遮光プレート フリー指定タイプ・穴加工付タイプ:関連画像1~16×ボルト呼び径選択

[ ! ]穴間ピッチは均等割りです。ピッチの計算式はap=(A-2C)/(a-1)
bp=(B-2D)/(b-1)となります。
[ ! ]1辺の穴数が1の場合、端面からの穴に(C)、(D)寸法は適用されません。(非対称の加工となります)
[ ! ]切断部に発生したバリ除去のみ行います。
コーナー部の切創対策には4コーナー同寸加工の追加工をご指定下さい。

穴加工詳細
N(通し穴)P(皿穴)穴加工条件(N・P
塩ビプレート:関連画像塩ビプレート:関連画像塩ビプレート:関連画像
ボルト呼び径3456810
d3.54.55.56.5911
d17.5-----
h2-----
呼び径b(最小値)
3~102.5

【新商品】レーザ遮光プレート フリー指定タイプ・穴加工付タイプ:関連画像 ■穴数組合せ表 ■型式指定方法

例)A辺側の穴数3 B辺側の穴数3の場合、LSPFT33W8となります。
[ ! ]総穴数の計算式は2a+2b-4となります。aとbが1の時はa×bとなります。
[ ! ]素材面の粗さ数値は参考値です。
 加工方法表面性状
側面4面丸のこ切断
上下面素材
[ ! ]素材面の粗さ数値は参考値です。
Type[ M ]材質適合規格対応レーザー対応波長(nm)光学濃度(OD)可視光線透過率(%)厚さ(mm)
LSPFT塩ビ(タキロンシーアイ株式会社製:TSLA W402)ファイバー/
YAG
950~11506以上313
LSPFYアクリル(山本光学株式会社製:YL-500ファイバー)CEファイバー/
YAG
920~11507以上403.5

●Tの寸法公差 ±0.5  ●A・Bの寸法公差 ±1.0  [ ! ]AとB寸法はA≧Bでご指定下さい。

■穴数組合せタイプ(コーナー穴加工なし)
塩ビプレート:関連画像4~16×ボルト呼び径選択

[ ! ]穴間ピッチは均等割りです。ピッチの計算はap=(A-2C)/(a-1)
bp=(B-2S)/(b-1)となります。
[ ! ]切断部に発生したバリ除去のみ行います。
コーナー部の切創対策には4コーナー同寸加工の追加工をご指定下さい。

穴加工詳細
N(通し穴)P(皿穴)穴加工条件(N・P
塩ビプレート:関連画像塩ビプレート:関連画像塩ビプレート:関連画像
ボルト呼び径3456810
d3.54.55.56.5911
d17.5-----
h2-----
呼び径b(最小値)
3~102.5

【新商品】レーザ遮光プレート フリー指定タイプ・穴加工付タイプ:関連画像 ■穴数組合せ表 ■型式指定方法
例)A辺側の穴数2 B辺側の穴数2の場合、LSPFT22V8となります。
[ ! ]総穴数の計算式は2a+2bとなります。
 加工方法表面性状
側面4面丸のこ切断
上下面素材
[ ! ]素材面の粗さ数値は参考値です。
Type[ M ]材質適合規格対応レーザー対応波長(nm)光学濃度(OD)可視光線透過率(%)厚さ(mm)
LSPFT塩ビ(タキロンシーアイ株式会社製:TSLA W402)ファイバー/
YAG
950~11506以上313
LSPFYアクリル(山本光学株式会社製:YL-500ファイバー)CEファイバー/
YAG
920~11507以上403.5

●Tの寸法公差 ±0.5  ●A・Bの寸法公差 ±1.0  [ ! ]AとB寸法はA≧Bでご指定下さい。

■穴加工付タイプ
塩ビプレート:関連画像-2穴-2HT-4穴-4HT-6穴-6HT-8穴-8HT
[ ! ]A≧B
[ ! ]適応するレーザ以外のレーザ光に使用しないでください。
[ ! ]材質特性はこちら
穴加工詳細
N(通し穴)P(皿穴)穴加工条件(N・P
塩ビプレート:関連画像塩ビプレート:関連画像塩ビプレート:関連画像
ボルト呼び径3456810
d3.54.55.56.5911
d17.5-----
h2-----
呼び径b(最小値)
3~102.5
仕上げ側面4面上下面
加工方法表面性状加工方法表面性状
丸のこ切断丸のこ切断素材
[ ! ]素材面の粗さ数値は参考値です。
Type[ M ]材質適合規格対応レーザー対応波長(nm)光学濃度(OD)可視光線透過率(%)厚さ(mm)
LSPFT塩ビ(タキロンシーアイ株式会社製:TSLA W402)ファイバー/
YAG
950~11506以上313
LSPFYアクリル(山本光学株式会社製:YL-500ファイバー)CEファイバー/
YAG
920~11507以上403.5

●Tの寸法公差 ±0.5  ●A・Bの寸法公差 ±1.0

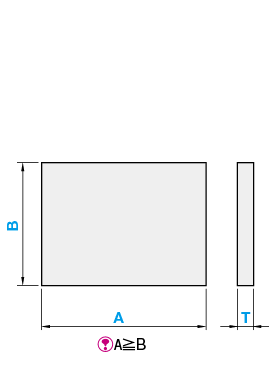

■標準タイプ
【新商品】レーザ遮光プレート フリー指定タイプ・穴加工付タイプ:関連画像
[ ! ]A≧B
[ ! ]適応するレーザ以外のレーザ光に使用しないでください。
[ ! ]材質特性はこちら
仕上げ側面4面上下面
加工方法表面性状加工方法表面性状
丸のこ切断丸のこ切断素材
[ ! ]素材面の粗さ数値は参考値です。
Type[ M ]材質適合規格対応レーザー対応波長(nm)光学濃度(OD)可視光線透過率(%)厚さ(mm)
LSPFT塩ビ(タキロンシーアイ株式会社製:TSLA W402)ファイバー/
YAG
950~11506以上313
LSPFYアクリル(山本光学株式会社製:YL-500ファイバー)CEファイバー/
YAG
920~11507以上403.5

●Tの寸法公差 ±0.5  ●A・Bの寸法公差 ±1.0

規格表

■穴数組合せタイプ(コーナー穴加工付)
型式ABCDボルト呼び径
LSPFY33W8200100C20D10N5
■穴数組合せタイプ(コーナー穴加工なし)
型式ABCDRSボルト呼び径
LSPFY22V8200100C60D20R20S60N5
■標準タイプ
型式AB
LSPFT200100
■穴数組合せタイプ(コーナー穴加工付)
型式ABT穴位置指示ボルト呼び径選択
Type穴数組合せCD通し穴皿穴
A辺側
穴数
B辺側
穴数
穴加工
形状
穴数指定1mm単位指定0.5mm
単位
NP
LSPFT1
2
3
4
5
1
2
3
4
5
W1
3
5

8
12
16
2
4
6

10
14
50

1200
50

1000
36

1191.5
6

991.5
3
4
5
6
8
10
3
LSPFY3.5
[ ! ]C,D寸法の指定範囲:穴加工詳細の加工条件をご確認の上ご指定下さい。
通し穴・皿穴加工時は穴同士、もしくは端面と2.5㎜以上必要です。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
■穴数組合せタイプ(コーナー穴加工なし)
型式ABT穴位置指示ボルト呼び径選択
Type穴数組合せCDRS通し穴皿穴
A辺側
穴数
B辺側
穴数
穴加工
形状
穴数指定1mm
単位
指定0.5mm単位NP
LSPFT1
2
3
4
1
2
3
4
V4
6
8
10
12
14
16
50

1200
50

1000
36

1191.5
6

991.5
6

1191.5
6

991.5
3
4
5
6
8
10
3
LSPFY3.5
[ ! ]C,D,R,S寸法の指定範囲:穴加工詳細の加工条件をご確認の上ご指定下さい。
通し穴・皿穴加工時は穴同士、もしくは端面と2.5㎜以上必要です。
[ ! ]A辺側穴数、B辺側穴数が3以上の場合は、C≧R、S≧Dとなるよう寸法をご指定下さい。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
■穴加工付タイプ
型式ABTFGボルト呼び径選択
Type穴数指定1mm単位指定0.5mm単位N(通し穴)P(皿穴)
LSPFT2H
4H
6H
8H
50〜120050〜100036〜1191.5
(2H・4H)

6〜595.5
(6H・8H)
4.5〜995.5
(2H)
6〜991.5
(4H・6H)
6〜495.5
(8H)
3
4
5
6
8
10
3
LSPFY3.5
[ ! ]F寸の指定範囲
2H・4H選択時:d(d1)+2.5≦F≦A-d(d1)-5、2HL選択時:d(d1)/2+2.5≦F≦A-d(d1)/2-2.5、6H・8H選択時:d(d1)+2.5≦F≦(A-d(d1)-5)/2が必要です。
[ ! ]G寸の指定範囲
2H選択時:d(d1)/2+2.5≦G≦B-d(d1)/2-2.5、2HL・4H・6H選択時:d(d1)+2.5≦G≦B-d(d1)-5、8H選択時:d(d1)+2.5≦G≦(B-d(d1)-5)/2が必要です。
(dは通し穴、d1は皿穴選択のとき)
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
■標準タイプ
型式ABT
Type指定1mm単位
LSPFT50〜120050〜10003
LSPFY3.5

追加工

■穴数組合せタイプ(コーナー穴加工付)
型式ABCDボルト呼び径(ACC,ACR)
LSPFY33W8200100C20D10N5ACC
Alterations4コーナー同寸(5mm)加工
CodeACCACR
Spec.
4コーナー同寸5mmでカット、
R加工いたします。
・ACC コーナー5mm カット
・ACR コーナー5mm R

[ ! ]穴とプレート端面の加工条件は、
穴加工詳細の加工条件を
ご覧ください

穴加工種b(最小値)
通し穴・皿穴2.5
¥/1Code400500
■穴数組合せタイプ(コーナー穴加工なし)
型式ABCDRSボルト呼び径(ACC,ACR)
LSPFY22V8200100C60D20R20S60N5ACR
Alterations4コーナー同寸(5mm)加工
CodeACCACR
Spec.
4コーナー同寸5mmでカット、
R加工いたします。
・ACC コーナー5mm カット
・ACR コーナー5mm R

[ ! ]穴とプレート端面の加工条件は、
穴加工詳細の加工条件を
ご覧ください

穴加工種b(最小値)
通し穴・皿穴2.5
¥/1Code400500
■標準タイプ
型式AB(CCA・・・etc)
LSPFY200100CCA15-CCC15
Alterationsアルミフレーム
ブラインドジョイント用切欠き
4コーナー逃げカットコーナーカット コーナーのR加工4コーナー同寸加工
CodeF□□・E□□・J□□・K□□CNCCA・CCB・CCC・CCD
CRA・CRB・CRC・CRD
ACCACR
Spec.アルミフレームのブラインドジョイント用逃
げカットをいたします。






[ ! ]標準タイプの標準サイズのみ指定可

[ ! ]指定方法はP.996をご覧ください

4コーナーの逃げカットいたします。
CN=指定1mm単位
[ ! ]5≦CN≦50
 指定方法CN=25→CN25


[ ! ]標準タイプの標準サイズのみ指定可

任意のコーナー(ABCD)を加工いたします。
指定5mm単位
・CCA5=Aコーナー5mm カット
・CRB5=Bコーナー5mm R



[ ! ]標準タイプの標準サイズのみ指定可

[ ! ]4コーナー同寸加工との併用はできません

[ ! ]規格詳細はP.996をご覧ください

4コーナー同寸5mmでカット、
R加工いたします。
・ACC コーナー5mm カット
・ACR コーナー5mm R

[ ! ]穴とプレート端面の加工条件は、
穴加工詳細の加工条件を
ご覧ください

穴加工種b(最小値)
通し穴・皿穴・
ネジインサート
2.5
だるま5
¥/1Code200/コーナー400C5≦C≦2025≦C≦50400500
200/コーナー300/コーナー
R5≦R≦2025≦R≦5055≦R≦100
200/コーナー300/コーナー450/コーナー
