ロボットスタンド-不二越

ロボットスタンド-不二越

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 【表面凹凸が軽微な場合】
  • 【表面凹凸がある場合】
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

・スタンド上面に、不二越製ロボットの各機種に合わせた取付穴加工済の溶接スタンド...

詳細情報を確認する

(i)ご注意

  • 本商品はパイプ素材に直接無電解ニッケル処理をしており商品表面に凹凸がある場合があります。
    上記を気にされる場合はロボットスタンド-角タイプ塗装品​を選定ください。
  • ロボット機種毎に上面プレートの取付穴加工が変わります。詳細は「スタンド上面加工図」をご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定4件の候補があります。

Loading...

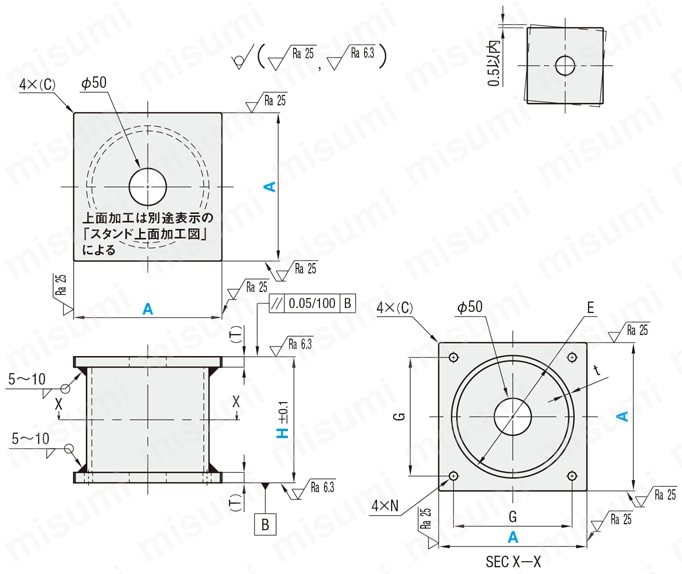

外形図・規格表

[ ! ]上下プレートの位置ずれは0.5mm以内となります。

ロボットスタンド-不二越:関連画像
Type[ M ]材質[ S ]表面処理
RBSWMSS400無電解ニッケルメッキ

規格表

型式－上面加工－H
RBSWM210－NV5A－H175
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式上面加工
(上面加工図参照)		H
指定
5mm単位
(T)
[ ! ]		GN(C)パイプ寸法(Sch40)
鋼：JIS G 3454, STPG370		￥基準単価
TypeARBSWM
呼びEtH100～150H155～200H205～250H255～300
RBSWM160NV2A100～30014135112125A139.86.620,50021,70022,40023,100
180NV3A150150A165.27.124,20025,60026,10027,700
200NS4A16026,10028,40029,50030,300
210NV5A17028,60029,40030,80031,600
[ ! ]溶接時の熱や上下面加工により、T寸法は±1.5以内で変動する可能性があります。（但しH寸法公差「±0.1」は保証値です。）
■スタンド上面加工図
上面加工図
ミスミ型式NV2ANV3ANS4ANV5A
ロボット種類垂直多関節垂直多関節スカラ垂直多関節
対応ロボット機種MZ01-01MZ04（D）-01
MZ04E（DE）-01		ES06-01MZ07（P）-01
MZ07L（LP）-01
□Ａ□160□180□200□210
加工
図面		ロボットスタンド-不二越:関連画像ロボットスタンド-不二越:関連画像ロボットスタンド-不二越:関連画像ロボットスタンド-不二越:関連画像

：ロボット
第1軸位置

型番リスト

表示件数:
  1. 1
型番
ロボット種類
ロボットモデル名
ロボット機種
高さ H(mm)
A(mm)
上面加工
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
垂直多関節
MZシリーズ
-
100 ～ 300
160
NV2A
10

1個

-( - )

8日目

垂直多関節
MZシリーズ
MZ04 / MZ04D-01 / MZ04E-01 / MZ04EDE-01
100 ～ 300
180
NV3A
10

1個

-( - )

8日目

スカラ
ESシリーズ
ES06-01
100 ～ 300
200
NS4A
10

1個

-( - )

8日目

垂直多関節
MZシリーズ
MZ07 / MZ07P-01 / MZ07L / MZ07LLP-01
100 ～ 300
210
NV5A
10

1個

-( - )

14日目

  1. 1

Loading...

詳細情報

基本情報

・スタンド上面に、不二越製ロボットの各機種に合わせた取付穴加工済の溶接スタンドです。

(i)ご注意

  • 本商品はパイプ素材に直接無電解ニッケル処理をしており商品表面に凹凸がある場合があります。
    上記を気にされる場合はロボットスタンド-角タイプ塗装品​を選定ください。
  • ロボット機種毎に上面プレートの取付穴加工が変わります。詳細は「スタンド上面加工図」をご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格

数量区分標準対応個別対応
小口大口
数 量1～45～
値引率基準単価基準単価
出荷日通常お見積り

納期

A=160、180、200の場合
 8 日目出荷
A=210の場合
 14 日目出荷

概要・仕様

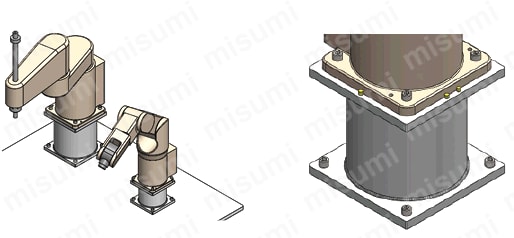

使用例

ロボットスタンド-不二越:関連画像
[ ! ]ノック穴詳細（通し加工の場合）
ロボットスタンド-不二越:関連画像
ノック穴 D H7（Ra1.6）（ｄ）
87
65

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
