【エコノミーシリーズ】 RoHS対応 リニアブッシュ ハウジングユニット ワイドブロック シングル
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 580円 ～ 4,920円
- 税込価格
- 638円 ～ 5,412円
内外径公差を刷新！RoHS10にも対応しました！まとめ買いで当社類似品より大幅...
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 該当なし
-
- タイプ：
- ハウジング
-
- 直動/回転運動：
- リニアブッシュ(直動のみ)
-
- 外筒材質：
- SUJ2相当
-
- 外筒表面処理：
- 表面処理なし
-
- 潤滑の種類：
- なし
-
- 長さ：
- シングル
-
- ボール材質：
- SUJ2相当
-
- 保持器材質：
- 樹脂
-
- シール：
- シール付
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- リニアブッシュ(外筒)：SUJ2相当|リニアブッシュ(ボール)：SUJ2相当|リニアブッシュ(保持器)：PA|リニアブッシュ(シール)：ニトリルゴム|ホルダ：A6061相当
-
- 材質証明書：表面処理：
- ホルダ：白アルマイト処理
(i)ご注意
- グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄(推奨洗浄方法：超音波洗浄機、もしくは白灯油)・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

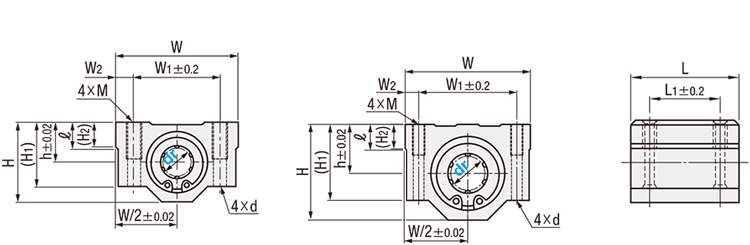

外形図・規格表
| 注文例 | 型式（Type・dr） | |
| C-LHBB10 |
■価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| dr | L | L1 | h | H | (H1) | (H2) | W | W1 | W2 | M | d | ℓ | 基本定格荷重 | 参考質量 (g) | ￥基準単価 | ||
| 許容差 | C(動)N | Co(静)N | |||||||||||||||
| 8 | 0 ー0.009 | 30 | 18 | 11 | 22 | 18 | 6 | 34 | 24 | 5 | М4 | 3.4 | 8 | 265 | 380 | 56 | 620 |
| 10 | 35 | 21 | 13 | 26 | 21 | 8 | 40 | 28 | 6 | М5 | 4.3 | 12 | 372 | 549 | 90 | 580 | |
| 12 | 36 | 26 | 15 | 28 | 24 | 42 | 30.5 | 5.75 | 510 | 784 | 112 | 590 | |||||
| 13 | 39 | 30 | 24.5 | 44 | 33 | 5.5 | 123 | 590 | |||||||||
| 16 | 44 | 34 | 19 | 38.5 | 32.5 | 9 | 50 | 36 | 7 | 774 | 1180 | 189 | 660 | ||||
| 20 | 0 ー0.010 | 50 | 40 | 21 | 41 | 35 | 11 | 54 | 40 | М6 | 5.2 | 882 | 1370 | 237 | 840 | ||
| 25 | 67 | 50 | 26 | 51.5 | 42 | 12 | 76 | 54 | 11 | М8 | 7 | 18 | 980 | 1570 | 555 | 1,120 | |
| 30 | 72 | 58 | 30 | 59.5 | 49 | 15 | 78 | 58 | 10 | 1570 | 2740 | 685 | 1,440 | ||||
| 35 | 0 ー0.012 | 80 | 60 | 34 | 68 | 54 | 18 | 90 | 70 | 1670 | 3140 | 1100 | 2,590 | ||||
| 40 | 90 | 40 | 78 | 62 | 20 | 102 | 80 | 11 | М10 | 8.7 | 25 | 2160 | 4020 | 1600 | 3,530 | ||
| 50 | 110 | 80 | 52 | 102 | 80 | 25 | 122 | 100 | 3820 | 7940 | 3350 | 4,920 | |||||
[ ! ]納品時に防錆油を塗布しています。
♢まとめ買いにより、当社類似品から最大50％割引き！！
【製品比較情報】
♢当社類似品と規格の差異が一部ございます。選定時はご注意の上ご使用ください。
内径（dr）、外径（D）の寸法許容差を当社類似品と同等許容差へ精度向上しました。
| 当社類似品 LHBBW20 | エコノミーシリーズ CーLHBBW20 | |
| 内径許容差 | 0 ー0.012 | 0 ー0.012 |
【当社類似品との価格比較】
| ご注文数量 | 当社類似品 LHBB20 | 本商品 C-LHBB20 | プライス ダウン率 |
| 1 | 1430 | 840 | 41% |
| 51 | 1287 | 756 | 41% |
| 101 | 1172 | 588 | 50% |
| ご注文数量 | 割引き率 C-LHBB20 |
| 1～30 | - |
| 31～100 | 10% |
| 101～ | 30% |
型番リスト
- 表示件数:
| 型番 |
内接円径 dr(φ) |
全長 L(mm) |
基本定格荷重 動定格（詳細）(N) |
基本定格荷重 静定格(N) |
内接円形許容差（マイナス側）(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
8
|
30
|
265
|
380
|
-0.009
| 10 | 1個 | 620円(
682円
) | 在庫品1日目 当日出荷可能 | |
10
|
35
|
372
|
549
|
-0.009
| 10 | 1個 | 580円(
638円
) | 在庫品1日目 当日出荷可能 | |
12
|
36
|
412
|
598
|
-0.009
| 10 | 1個 | 590円(
649円
) | 在庫品1日目 当日出荷可能 | |
13
|
39
|
510
|
784
|
-0.009
| 10 | 1個 | 590円(
649円
) | 在庫品1日目 当日出荷可能 | |
16
|
44
|
774
|
1180
|
-0.009
| 10 | 1個 | 660円(
726円
) | 在庫品1日目 当日出荷可能 | |
20
|
50
|
882
|
1370
|
-0.01
| 10 | 1個 | 840円(
924円
) | 在庫品1日目 当日出荷可能 | |
25
|
67
|
980
|
1570
|
-0.01
| 10 | 1個 | 1,120円(
1,232円
) | 在庫品1日目 当日出荷可能 | |
30
|
72
|
1570
|
2740
|
-0.01
| 10 | 1個 | 1,440円(
1,584円
) | 在庫品1日目 当日出荷可能 | |
35
|
80
|
1670
|
3140
|
-0.012
| 10 | 1個 | 2,590円(
2,849円
) | 在庫品1日目 当日出荷可能 | |
40
|
90
|
2160
|
4020
|
-0.012
| 10 | 1個 | 3,530円(
3,883円
) | 在庫品1日目 当日出荷可能 | |
50
|
110
|
3820
|
7940
|
-0.012
| 10 | 1個 | 4,920円(
5,412円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
内外径公差を刷新！RoHS10にも対応しました！まとめ買いで当社類似品より大幅値引き！
内径・L寸など外形公差を緩和した中精度リニアブッシュです。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページは「商品ラインナップ」をクリック
商品ラインナップ
(i)ご注意
- グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄(推奨洗浄方法：超音波洗浄機、もしくは白灯油)・乾燥をした後、 グリースを塗布して使用することを推奨いたします。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
