吊り引戸用滑車キット

吊り引戸用滑車キット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • HASGK6
  • HASGK8
  • 数量スライド割引
評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常価格(税別)
2,844円 ～ 3,408円
税込価格
3,128円 ～ 3,749円

吊り引戸用フレームHFHSD6-3030、HFHSD8-4040に入れて使う滑...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定2件の候補があります。

Loading...

外形図・規格表

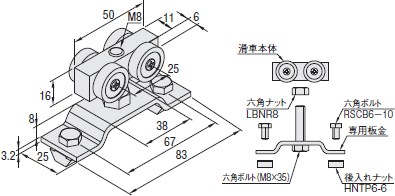

HASGK6

＜展開図＞

吊り引戸用滑車キット:関連画像

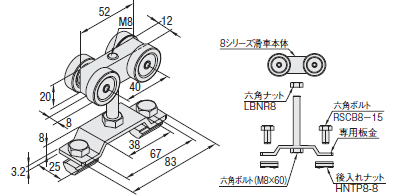

HASGK8

＜展開図＞

吊り引戸用滑車キット:関連画像

HASGK6
HASGK6部品[ M ]材質[ S ]表面処理
滑車本体SS400三価クロメート
ベアリングSUJ2
車輪ポリアセタール−
ねじS25C相当−
板金SPHC三価クロメート
ボルト(M8＊35)SCM435相当
ナット(LBNR8)SWCH相当
ボルト(RSCB6−10)SUS304相当−
ナット(HNTP6−6)S10C相当三価クロメート
安全柵を吊り下げた状態でも、高さを変更することができます。
スパナを横から挿し込み、中央M8ボルトをご調整ください。
[ ! ]M8ボルトの二面幅は13mmになります
[ ! ]M6ボルトの二面幅は10mmになります
HASGK8
HASGK8部品[ M ]材質[ S ]表面処理
滑車本体SUS304ー
ベアリング炭素鋼ー
車輪ポリアセタールー
シャフトSUS304ー
板金SPHC三価クロメート
ボルト(M8＊60)SCM435相当
ナット(LBNR8)SWCH相当
ボルト(RSCB8-15)SUS304相当−
ナット(HNTP8-8)S10C相当三価クロメート
安全柵を吊り下げた状態でも、高さを変更することができます。
スパナを横から挿し込み、中央M8ボルトをご調整ください。
[ ! ]M8ボルトの二面幅は13mmになります。

規格表

型式
HASGK6
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式目安
許容荷重
(N)		¥基準単価¥スライド単価
1〜4コ5〜50
HASGK61002,8442,694
HASGK82003,4083,248
[ ! ]目安許容荷重は１個の時です。

型番リスト

表示件数:
  1. 1
型番
フレームシリーズ
フレームサイズ
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
3030
10

1個

2,844円( 3,128円 )

1日目

8
4040
10

1個

3,408円( 3,749円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

吊り引戸用フレームHFHSD6-3030、HFHSD8-4040に入れて使う滑車キットです。
HASGDの改良版になります。
設計変更により、従来品に比べて高さ調整しやすく、緩みにくい商品です。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

数量区分標準対応個別対応
小口大口
数　量1～5051～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 1 日目出荷

概要・仕様

使用例

■安全柵吊り引戸用フレーム/吊り引戸用滑車/吊り引戸用ガイド使用例　*図は6シリーズのもの
吊り引戸用滑車キット:関連画像

カタログ

ダウンロード (PDF)
カタログ（見開き版）
  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
