ミスミ

平ベルトコンベヤ　GVシリーズ　フルベルトタイプ　ACブラシレスモータ　中間駆動2溝フレーム

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-023-2020

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

ほぼ全面を搬送可能とした中間駆動でのフルベルトタイプのコンベヤにブラシレスモー...

詳細情報を確認する

ベルト種類：

平ベルト
駆動位置：

中間駆動
蛇行防止：

蛇行防止クラウンプーリ
モータ仕様：

ブラシレス変速
特徴：

フルベルトタイプ
ベルト速度(m/min)：

2~30
テールローラ径D（テール乗移り部R）(mm)：

30
ドライブローラ径(mm)：

30
材質証明書：

対象外

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定8件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

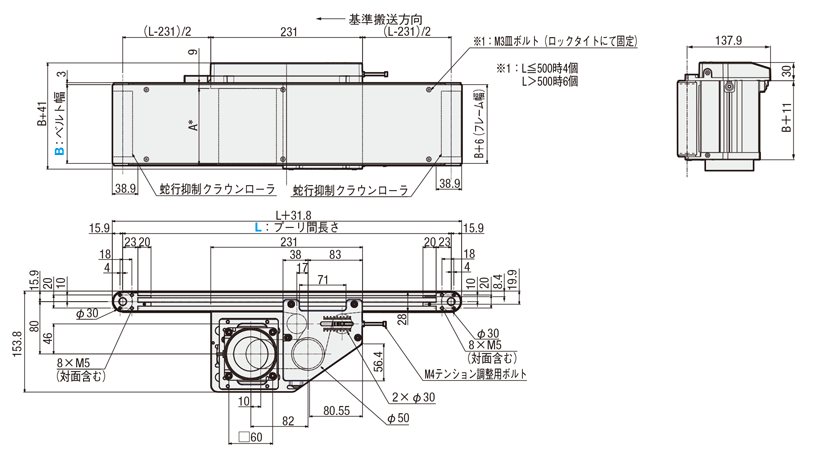

外形図

30Wモータ仕様

A＊は下記参照

60Wモータ仕様

＊A寸法詳細（モータ全長）

出力(W)	モータ		減速比	A
	仕様	メーカー
30W	ブラシレスモータ	オリエンタルモーター	20	72.0
			30　50	76.0
60W	ブラシレスモータ	オリエンタルモーター	10　15　20	89.0
			30	94.0

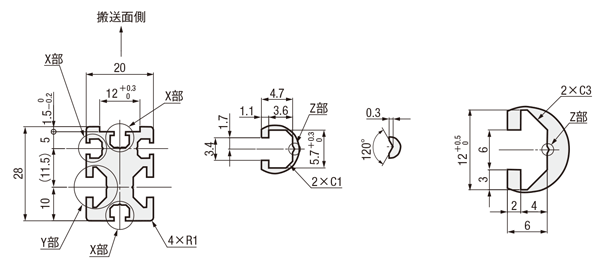

フレーム断面拡大（左右対称）

X部(M3用)

Z部詳細図

Y部(M5用)

[ ! ]コンベヤ側面の1溝につき4個ずつナットが挿入されています。

[ ! ]図中の寸法はベルト仕様H（厚み0.9mm）での寸法となります。ベルト厚みは、ベルト仕様によって異なるためご注意ください。
ベルト仕様はこちら>>を参照ください。

[ ! ]ベルト長さ計算式：(2L+250) / 1000　　小数点第3位四捨五入　単位：m（L=プーリ間長さ）
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1400の場合、2本以上のスタンド取付を推奨しております。スタンド追加工に関する詳細はこちら>>を参照ください。

	フレーム	モータカバー	プーリホルダ
[ M ]材質	アルミ材	アルミ材	アルミ材
[ S ]表面処理	アルマイト処理	塗装	塗装

GVシリーズコンベヤ　溝部適用ナット

挿入位置	コンベヤ側面の溝に挿入済み（4個/1溝）追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売）				後入れナット（別売）加工・分解無しで挿入可能
挿入位置	品名	型番	ねじの呼び	ピッチ	品名	型番	ねじの呼び	ピッチ
X部	JIS1種六角ナット	LBNR3	M3 （並目）	0.5	―	―	―	―
Y部	5シリーズ（溝幅6ｍｍ）用アルミフレーム用先入れナット	HNTT5-5	M5 （並目）	0.8	5シリーズ（溝幅6ｍｍ）用アルミフレーム用後入れバネナット	HNTP5-5	M5 （並目）	0.8
		―				HNTP5-4	M4 （並目）	0.7
		―				HNTP5-3	M3 （並目）	0.5

※後入れナットには、その他の５シリーズ(溝幅６ｍｍ)用アルミフレーム用後入れナットも使用できます。

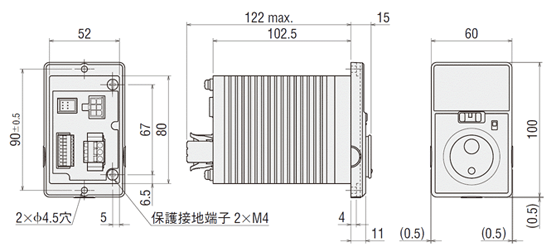

・ブラシレスモータドライバ

・ドライバパネル加工図

規格表

型式

－

出力

－

ベルト
仕様

－

モータメーカー
選択

(

－

追加工

)

出力

－

電圧

－

仕様

－

ギヤヘッド
減速比

GVFN2

－

100

－

1000

－

ABM

－

(

－

MP・FYA・FYB・PK

)

GVFN2

－

100

－

1000

－

（モータ・ギヤヘッドなし）

TYPE	B(ベルト幅) 指定10mm単位	L(プーリ間長さ) 指定5mm単位	モータ選択				ベルト仕様	モータメーカ
			出力(W)	電圧(V)	仕様	ギヤヘッド減速比
GVFN2	50～300	320～2000	30	T1 (単相100～120V) T2 (単相200～240V) S2 (三相200～240V)	ABM (ACブラシレスモータ)	20 30 50	H(一般仕様・緑) W(一般仕様・白) G(スライディング用・緑) S(スライディング用・白) D(電子部品搬送用) F(食品搬送用・白) O(耐油仕様・紺) N(非粘着仕様・白) J(ベルトなし)	B (オリエンタルモータ)
			60			10 15 20 30
			30 60	NV (モータなし)	NM (モータなし)	NH (ギヤヘッドなし)		R (モータ・ギヤヘッドなし)

[ ! ]基準搬送方向にベルトが回転するようにモータ結線を行ってください。配線図・モータ詳細は>>こちら～参照
[ ! ]基準搬送方向以外での使用は保証対象外となります。
[ ! ]モータ・ギヤヘッドなし／ベルトなしコンベヤの指定方法については>>こちらをご参照ください。
[ ! ]ACブラシレスモータは、ドライバ用取付ブラケットが付属されておりません。ドライバ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]ドライバ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］をWOSにご入力頂きご購入ください。
[ ! ]耐油仕様ベルトは、裏側に油が付着する環境ではご使用いただけません。
[ ! ]タイミングベルト交換方法については>>こちらをご参照ください。
[ ! ]ベルト仕様に関わらず、機体を傾けたご使用は推奨しておりません。
[ ! ]平ベルト詳細は>>こちら～参照

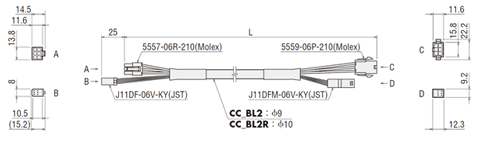

ACブラシレスモータ型番　接続ケーブル型番

オリエンタルモータ
モータ			コントローラ型式	モータ+ギヤヘッド型式	接続ケーブル		電源ケーブル
出力	仕様	電圧	メーカー型式	メーカー型式	メーカー型式		メーカー型式
30W	ブラシレスモータ	単相100～120V	BMUD30-A2	BLM230-□B (□：ギヤヘッド減速比)	CC01BL2	ドライバ側モーター側	CC02AC03N(2m)
		単相200～240V	BMUD30-C2
		三相200～240V					CC02AC04N(2m)
60W	ブラシレスモータ	単相100～120V	BMUD60-A2	BLM460S-□B (□：ギヤヘッド減速比)	CC01BL2		CC02AC03N(2m)
		単相200～240V	BMUD60-C2
		三相200～240V					CC02AC04N(2m)
備考	[ ! ]ACブラシレスモータ仕様には次のものが含まれています。モータ、ギヤヘッド、ドライバユニット、接続ケーブル（1ｍ）、電源ケーブル（2ｍ）ドライバ用取り付けねじ、取扱説明書

追加工

追加工
コード

追加工内容

適用条件

指定例

\/1Code

駆動部位置指定

駆動部の位置を指定できます。
〈指定方法〉：MP152

[ ! ]MP=指定1mm単位
中間駆動対応のみ指定できます。

対応コンベヤ	MP
GVHN2・GVFN2	77≦MP≦(L-259)

[ ! ]ベルト受けローラは任意の位置に移動します。

[ ! ]ベルトの厚みにより、MP寸法公差は±1となります。

[ ! ]駆動部を端部に移動するとベルトが斜めに安定することがありますが、使用上問題ありません。

GVFN2-100-1000-30-
T1-ABM-30-D-B-MP500

2,000

FYA
FYB

追加ザグリ穴

中間駆動

追加でナット挿入用のザグリ穴を手前と奥のフレームに加工します。

〈指定方法〉：FYA300
FYA300-FYB600

[ NG ]中間駆動コンベヤは駆動部内のザグリ穴指定不可

対応コンベヤ	FYA・FYB
GVHN2・GVFN2	50≦FYA・FYB≦（L-50）

[ ! ]FYA・FYB=指定5mm単位
[ ! ]FYB-FYA≧15

[ ! ]指定範囲は左記表となります。中間駆動コンベヤにおいては、駆動部側に対しFYAは搬送方向下流側、FYBは上流側にご設定ください。

GVFN2-100-1000-30-
T1-ABM-30-D-B-FYA500

1,200

SCB

スピードコントローラ用ブラケット付属
（ブラシレスモータのコントローラにも適用可）

＜スピードコントローラブラケット規格図＞

①スピードコントローラブラケット
(②以外のコンベヤシリーズおよび規格)

スピードコントローラ用の取付ブラケットを付属します。
〈指定方法〉：SCB

[ ! ]ブラケット取付用ねじ2個付属

[ ! ]コントローラ取付用ねじ（M4x8）2本付属

[ ! ]コンベヤによっては、スペース上取り付かない場合があります。

[ ! ]コンベヤ型式やモータ仕様によりブラケットの形状が異なります。

GVFN2-100-1000-30-
T1-ABM-30-D-B-SCB

800

追加工コード

コンベヤ用スタンド追加

適用条件

指定例

NA□

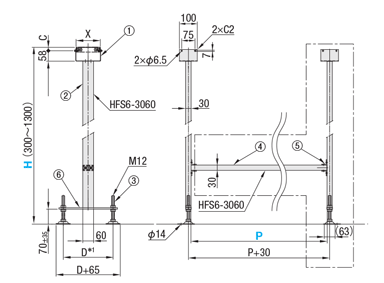

■コンベヤスタンドI型
ベルト幅≦140mm
（アジャスタボルトタイプ、スタンド□台＋補強材）

*1 D寸法対応表

B	30～80	90～140
D	200	280

[ ! ]Bはベルト幅

コンベヤにコンベヤ用スタンドを追加します。
〈指定方法〉：
NA1-H750-PN
WA3-H1200-P400

[ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。

[ ! ]プーリ間機長L寸≧1000（GVシリーズはL寸≧1400）の場合、2本以上のスタンド取付を推奨しております。

[ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された仕様です。

[ ! ]納期はコンベヤの標準納期と同一

		①ブラケット	②アルミフレーム	③アジャストボルト	④アルミフレーム
[ M ]材質	NA	SUS304	アルミ材	スチール	アルミ材
	WA	スチール
[ S ]表面処理	NA	2B	アルマイト処理	三価クロメート	アルマイト処理
	WA	三価クロメート
		⑤ブラケット	⑥受け板	⑦フットベース
[ M ]材質	NA	アルミ材	スチール	ー
	WA			スチール
[ S ]表面処理	NA	アルマイト処理	三価クロメート	ー
	WA			三価クロメート

■NA□・WA□取付寸法表

対応型式	C	X・Y
GVHN2	20	B+27
GVFN2	20	B+7

＊Bはベルト幅、Cは搬送面までの寸法
＊取付箇所は下溝を想定した寸法

Code	スタンド数	高さH	ピッチP
NA WA	1	300～ 1300	300～ 2000
	2
	3
	4

[ ! ]H寸、P寸10mm単位指定可能

[ ! ]□=1の場合、④アルミフレーム、⑤ブラケットは付属しません。

[ ! ]□=1の場合自立しません。

[ ! ]□≧2の場合に④アルミフレームが不要の場合は本追加工ではなく、単品のCSTS、CSTWをご注文ください。
（こちら,およびこちら）

[ ! ]スタンドは部品を分割して発送いたします。お客様にて組立が必要です。

[ NG ]GVシリーズの場合、NA3、NA4、WA3、WA4は適用不可

GVFN2-100-1000-30-
T1-ABM-30-D-B-NA1-H800-PN

WA□

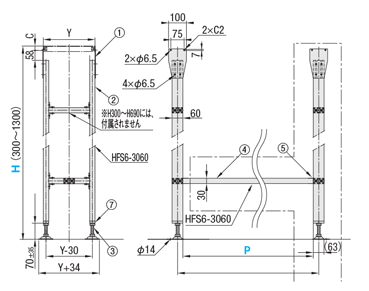

■コンベヤスタンドH型
ベルト幅≧150mm
（アジャスタボルトタイプ、スタンド□台＋補強材）

GVFN2-100-1000-30-
T1-ABM-30-D-B-WA2-H800-P500

\/1Code

スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。

		〈基準単価〉	＋	〈追加スタンド価格〉	＝	〈スタンド合計金額〉
例）NA1-H800-PN	→	6,860円	＋	0円	＝	6,860円
例）NA3-H1000-P900	→	7,470円	＋	10,260x(3-1)円	＝	27,990円

コンベヤ用スタンドI型（NA□）

H	\基準単価	追加スタンド価格
H	\基準単価	PN	P300～590	P600～990	P1000～1590	P1600～2000
300～490	5,990	0	8,070	8,780	9,770	10,490
500～690	6,340	0	8,420	9,130	10,120	10,840
700～990	6,860	0	8,940	9,650	10,640	11,360
1000～1300	7,470	0	9,550	10,260	11,250	11,970

[ ! ]□=1の場合、PNをご指定ください。

コンベヤ用スタンドH型（WA□）

H	\基準単価	追加スタンド価格
H	\基準単価	PN	P300～590	P600～990	P1000～1590	P1600～2000
300～490	8,500	0	9,990	10,800	11,790	12,510
500～690	9,020	0	10,510	11,320	12,310	13,030
700～990	11,080	0	12,570	13,380	14,370	15,090
1000～1300	11,680	0	13,170	13,980	14,970	15,690

[ ! ]□=1の場合、PNをご指定ください。

メンテナンス部品検索（構成部品一覧）

メンテナンス部品の検索手順は>>こちらをご参照ください。
表示される「構成部品一覧」から部品を直接ご注文いただけます。
「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
下記「カタログ規格外品サービス」にてお見積り・お問い合わせください。

規格外品サービスへのご案内
カタログ記載以外のサイズ変更・モータ交換など、特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は「2D図面加工品」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。

規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある「お問合せフォーム」より問い合わせください。

価格表

30W
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	B	￥本体価格 1〜9コ
型式	B	L320〜400	L405〜500	L505〜600	L605〜700	L705〜800	L805〜900	L905〜1000	L1005〜1100	L1105〜1200	L1205〜1300	L1305〜1400	L1405〜1500	L1505〜1600	L1605〜1700	L1705〜1800	L1805〜1900	L1905〜2000
GVFN2	50	134,500	135,900	135,900	136,200	136,800	137,200	137,700	138,300	138,700	139,100	139,500	139,800	140,200	140,700	141,100	141,600	142,000
	60～100	137,900	138,200	138,400	138,900	139,500	140,000	140,500	141,200	141,700	142,200	142,600	143,100	143,600	144,100	144,700	145,200	145,700
	110～150	−	−	144,900	145,600	146,300	147,200	148,000	150,000	150,700	151,400	152,200	152,800	153,600	154,300	155,100	155,800	156,600
	160～200	−	−	−	148,700	149,500	150,300	151,300	153,400	154,000	154,800	155,500	156,300	157,000	157,800	158,500	159,300	160,100
	210～250	−	−	−	−	−	159,300	160,300	162,800	163,700	164,700	165,500	166,600	167,400	168,400	169,500	170,400	171,500
	260～300	−	−	−	−	−	−	162,600	165,400	166,400	167,300	168,400	169,300	170,300	171,300	172,400	173,400	174,500

60W
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	B	￥本体価格 1〜9コ
型式	B	L320〜400	L405〜500	L505〜600	L605〜700	L705〜800	L805〜900	L905〜1000	L1005〜1100	L1105〜1200	L1205〜1300	L1305〜1400	L1405〜1500	L1505〜1600	L1605〜1700	L1705〜1800	L1805〜1900	L1905〜2000
GVFN2	50	139,500	140,900	140,900	141,200	141,800	142,200	142,700	143,300	143,700	144,100	144,500	144,800	145,200	145,700	146,100	146,600	147,000
	60～100	142,900	143,200	143,400	143,900	144,500	145,000	145,500	146,200	146,700	147,200	147,600	148,100	148,600	149,100	149,700	150,200	150,700
	110～150	−	−	149,900	150,600	151,300	152,200	153,000	155,000	155,700	156,400	157,200	157,800	158,600	159,300	160,100	160,800	161,600
	160～200	−	−	−	153,700	154,500	155,300	156,300	158,400	159,000	159,800	160,500	161,300	162,000	162,800	163,500	164,300	165,100
	210～250	−	−	−	−	−	164,300	165,300	167,800	168,700	169,700	170,500	171,600	172,400	173,400	174,500	175,400	176,500
	260～300	−	−	−	−	−	−	167,600	170,400	171,400	172,300	173,400	174,300	175,300	176,300	177,400	178,400	179,500

モータ・ベルト仕様価格	モータ出力	R(モータ・ギヤヘッドなし)	J(ベルトなし)
	30W	本体価格－￥33,000	本体価格－￥4,000
	60W	本体価格－￥36,000	本体価格－￥4,000

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1〜9	10〜
値引率	基準単価	お見積り
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。

概要・仕様

■ギヤヘッド減速比　　　※参考値

ギヤヘッド減速比	ベルト速度【m/min】
ギヤヘッド減速比	Min	Max
10	1.3	62.8
15	0.8	41.9
20	0.6	31.4
30	0.4	20.9
50	0.3	12.6

※ベルト速度（m/min）Maxはモータ出力軸回転速度4000r/min、
Minは80r/minでの参考値です。

※負荷条件により減少することがあります。
※50Hz、60Hz共通。

■機体重量（モータ出力30W）
※参考値

(kg)

ベルト幅 B(mm)	プーリ間長さL(mm)
ベルト幅 B(mm)	500	1000	1500	2000
100	6.6	8.1	9.7	11.2
200	9.0	11.1	13.1	15.1
300	11.5	14.0	16.5	19.0

※モータ出力が60Wになる場合は、0.65kg加算下さい。

■搬送能力　30W

※参考値（B=300）

■搬送能力　60W

※参考値（B=300）

[ ! ]アキューム搬送（スライディングベルトのみ適用）の場合は、グラフの1/2以下の搬送能力でご検討下さい。

[ ! ]ご使用条件によって搬送能力が異なる場合がございます。
[ ! ]このグラフは水平条件での搬送能力です。

コンベヤ構成部品

平ベルトコンベヤ　GVシリーズ　フルベルトタイプ/ACブラシレスモータ搭載　-中間駆動2溝フレーム(プーリ径30mm)- 関連画像1_関連商品

平ベルトコンベヤ　GVシリーズ　フルベルトタイプ/ACブラシレスモータ搭載　-中間駆動2溝フレーム(プーリ径30mm)- 関連画像2_関連商品

平ベルトコンベヤ　GVシリーズ　フルベルトタイプ/ACブラシレスモータ搭載　-中間駆動2溝フレーム(プーリ径30mm)- 関連画像3_関連商品

平ベルトコンベヤ　GVシリーズ　フルベルトタイプ/ACブラシレスモータ搭載　-中間駆動2溝フレーム(プーリ径30mm)- 関連画像4_関連商品

注意事項

逆搬送は、推奨しておりません。
本製品は、防水仕様ではありません。

型番リスト

表示件数:

型番	ベルト幅/ピッチB(mm)	プーリ間長さ L(mm)	モータ仕様	モータ電圧 S （三相）(V)	モータ電圧 T （単相）(V)	モータ電圧（モータなし）	モータメーカー選択	ギヤヘッド減速比	ベルト仕様	モータ出力(W)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

GVFN2-[50-300/10]-[320-2000/5]-[30,60]-NV-ABM-[10,15,20,30,50,NH]-[D,F,G,H,J,N,O,S,W]-[B,R]

1個

-( - )

13日目

GVFN2-[50-300/10]-[320-2000/5]-[30,60]-NV-NM-[10,15,20,30,50,NH]-[D,F,G,H,J,N,O,S,W]-[B,R]

1個

-( - )

8日目

GVFN2-[50-300/10]-[320-2000/5]-[30,60]-S2-ABM-[10,15,20,30,50,NH]-[D,F,G,H,J,N,O,S,W]-[B,R]

1個

-( - )

13日目

GVFN2-[50-300/10]-[320-2000/5]-[30,60]-S2-NM-[10,15,20,30,50,NH]-[D,F,G,H,J,N,O,S,W]-[B,R]

1個

-( - )

8日目

GVFN2-[50-300/10]-[320-2000/5]-[30,60]-T1-ABM-[10,15,20,30,50,NH]-[D,F,G,H,J,N,O,S,W]-[B,R]

1個

-( - )

13日目

GVFN2-[50-300/10]-[320-2000/5]-[30,60]-T1-NM-[10,15,20,30,50,NH]-[D,F,G,H,J,N,O,S,W]-[B,R]

1個

-( - )

8日目

GVFN2-[50-300/10]-[320-2000/5]-[30,60]-T2-ABM-[10,15,20,30,50,NH]-[D,F,G,H,J,N,O,S,W]-[B,R]

1個

-( - )

13日目

GVFN2-[50-300/10]-[320-2000/5]-[30,60]-T2-NM-[10,15,20,30,50,NH]-[D,F,G,H,J,N,O,S,W]-[B,R]

1個

-( - )

8日目

詳細情報

基本情報

基本情報

ほぼ全面を搬送可能とした中間駆動でのフルベルトタイプのコンベヤにブラシレスモータを搭載。
負荷が掛かっても一定速度、コンパクトで省エネ性に優れます。

インダクションモータ、スピードコントロールモータ、インダクション＋インバータ搭載コンベヤは「こちら」から

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

カタログ

商品TOP

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品平ベルトコンベヤ　GVシリーズ　フルベルトタイプ　ACブラシレスモータ　中間駆動2溝フレーム	平ベルトコンベヤ　GVシリーズ　フルベルトタイプ　ACブラシレスモータ　ヘッド駆動2溝フレーム	平ベルトコンベヤ　GVシリーズ　ACブラシレスモータ　中間駆動2溝フレーム	平ベルトコンベヤ　GVシリーズ　ACブラシレスモータ　ヘッド駆動2溝フレーム	平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　中間駆動2溝フレーム	平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　ヘッド駆動2溝フレーム	平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　蛇行抑制桟付ヘッド駆動2溝フレーム	平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　蛇行抑制桟付中間駆動2溝フレーム	タイミングベルトコンベヤ　GVシリーズ　ACブラシレスモータ　2列中間駆動2溝フレーム	タイミングベルトコンベヤ　GVシリーズ　ACブラシレスモータ　ヘッド駆動2溝フレーム	タイミングベルトコンベヤ　GVシリーズ　ACブラシレスモータ　単列中間駆動2溝フレーム	タイミングベルトコンベヤ　GVシリーズ　ACブラシレスモータ　単列ヘッド駆動2溝フレーム	平ベルトコンベヤ　GVシリーズ　フルベルトタイプ　中間駆動２溝フレーム（プーリ径３０ｍｍ）
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	8日目～	8日目～	8日目～	8日目～	8日目～	8日目～	8日目～	8日目～	8日目～	8日目～	8日目～	8日目～	8日目～
ベルト種類	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	タイミングベルト	タイミングベルト	タイミングベルト	タイミングベルト	平ベルト
駆動位置	中間駆動	ヘッド駆動	中間駆動	ヘッド駆動	中間駆動	ヘッド駆動	ヘッド駆動	中間駆動	多列中間駆動	多列ヘッド駆動	中間駆動	ヘッド駆動	中間駆動
蛇行防止	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止桟溝付き	蛇行防止桟溝付き	-	-	-	-	蛇行防止クラウンプーリ
モータ仕様	ブラシレス変速	ブラシレス変速	ブラシレス変速	ブラシレス変速	ブラシレス変速	ブラシレス変速	ブラシレス変速	ブラシレス変速	ブラシレス変速	ブラシレス変速	ブラシレス変速	ブラシレス変速	-
特徴	フルベルトタイプ	フルベルトタイプ	-	-	-	-	-	-	-	-	機幅ナロータイプ	機幅ナロータイプ	フルベルトタイプ

back next
