平ベルトコンベヤ　GVシリーズ　ACブラシレスモータ　中間駆動2溝フレーム

平ベルトコンベヤ　GVシリーズ　ACブラシレスモータ　中間駆動2溝フレーム

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • コンベヤ本体・コントローラ
  • コントローラ
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

ベルト交換を容易な構造に変更した中間駆動タイプのコンベヤにブラシレスモータを搭...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定6件の候補があります。

Loading...

外形図・規格表

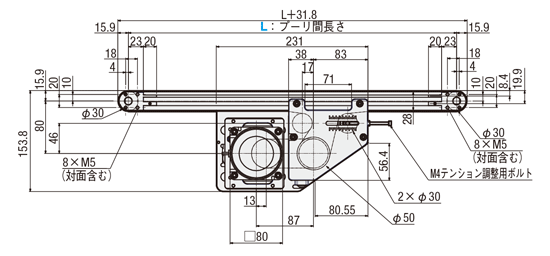

外形図

30Wモータ仕様

A＊は下記参照

60Wモータ仕様
＊A寸法詳細（モータ全長）
出力(W)モータ減速比A
仕様メーカー
30Wブラシレスモータオリエンタルモーター2072.0
30　5076.0
60Wブラシレスモータオリエンタルモーター10　15　2089.0
3094.0
フレーム断面拡大（左右対称）

X部(M3用)

Z部詳細図

Y部(M5用)

[ ! ]コンベヤ側面の1溝につき4個ずつナットが挿入されています。

[ ! ]図中の寸法はベルト仕様H（厚み0.9mm）での寸法となります。ベルト厚みは、ベルト仕様によって異なるためご注意ください。
ベルト仕様はこちら>>を参照ください。

[ ! ]ベルト長さ計算式：(2L+250) / 1000　　小数点第3位四捨五入　単位：m（L=プーリ間長さ）
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1400の場合、2本以上のスタンド取付を推奨しております。スタンド追加工に関する詳細はこちら>>を参照ください。
 フレームモータカバープーリホルダ
[ M ]材質アルミ材アルミ材アルミ材
[ S ]表面処理アルマイト処理塗装塗装
GVシリーズコンベヤ　溝部適用ナット
挿入位置
コンベヤ側面の溝に挿入済み（4個/1溝）
追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売）
後入れナット（別売）
加工・分解無しで挿入可能
品名型番ねじの呼びピッチ品名型番ねじの呼びピッチ
X部
JIS1種六角ナット
LBNR3M3
（並目）		0.5――――
Y部5シリーズ（溝幅6ｍｍ）用
アルミフレーム用先入れナット		HNTT5-5M5
（並目）		0.85シリーズ（溝幅6ｍｍ）用
アルミフレーム用後入れバネナット		HNTP5-5M5
（並目）		0.8
―HNTP5-4M4
（並目）		0.7
HNTP5-3M3
（並目）		0.5
※後入れナットには、その他の５シリーズ(溝幅６ｍｍ)用 アルミフレーム用後入れナットも使用できます。

規格表

型式－B－L－出力－ベルト
仕様		－モータメーカー
選択		(－追加工)

出力－電圧－仕様－ギヤヘッド
減速比
GVHN2－100－1000－30－T1－ABM－30－D－B(－MP・FYA・FYB・SCB・NA・WA)
TYPEB(ベルト幅)
指定10mm単位		L(プーリ間長さ)
指定5mm単位		モータ選択ベルト仕様モータメーカ
出力(W)電圧(V)仕様ギヤヘッド減速比
GVHN230～300320～200030T1
(単相100～120V)
T2
(単相200～240V)
S2
(三相200～240V)		ABM
(ACブラシレスモータ)		20 30 50H(一般仕様・緑)
W(一般仕様・白)
G(スライディング用・緑)
S(スライディング用・白)
D(電子部品搬送用)
F(食品搬送用・白)
O(耐油仕様・紺)
N(非粘着仕様・白)
J(ベルトなし)		B
(オリエンタルモータ)
6010 15 20 30
30
60		NV
(モータなし)		NM
(モータなし)		NH
(ギヤヘッドなし)		R
(モータ・ギヤヘッドなし)
[ ! ]基準搬送方向にベルトが回転するようにモータ結線を行ってください。配線図・モータ詳細は>>こちら～参照
[ ! ]基準搬送方向以外での使用は保証対象外となります。

[ ! ]スピードコントロールモータは、スピードコントローラ用取付ブラケットが付属されておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。

[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］をWOSにご入力頂きご購入ください。
[ ! ]耐油仕様ベルトは、裏側に油が付着する環境ではご使用いただけません。
[ ! ]ベルト仕様に関わらず、機体を傾けたご使用は推奨しておりません。
[ ! ]平ベルト詳細は>>こちら～参照

追加工

追加工
コード		追加工内容適用条件指定例\/1Code
MP駆動部位置指定
駆動部の位置を指定できます。
〈指定方法〉：MP152

[ ! ]MP=指定1mm単位
中間駆動対応のみ指定できます。

対応コンベヤMP
GVHN2・GVFN277≦MP≦(L-259)

[ ! ]ベルト受けローラは任意の位置に移動します。

[ ! ]ベルトの厚みにより、MP寸法公差は±1となります。

[ ! ]駆動部を端部に移動するとベルトが斜めに安定することがありますが、使用上問題ありません。

GVHN2-120-1350-30-
T1-ABM-50-S-B-MP500		2,000
FYA
FYB		追加ザグリ穴


中間駆動

追加でナット挿入用のザグリ穴を手前と奥のフレームに加工します。

〈指定方法〉：FYA300
FYA300-FYB600

[ NG ]中間駆動コンベヤは駆動部内のザグリ穴指定不可

対応コンベヤFYA・FYB
GVHN2・GVFN250≦FYA・FYB≦(L-50)
[ ! ]FYA・FYB=指定5mm単位
[ ! ]FYB-FYA≧15

[ ! ]指定範囲は左記表となります。中間駆動コンベヤにおいては、駆動部側に対しFYAは搬送方向下流側、FYBは上流側にご設定ください。

GVHN2-120-1350-30-
T1-ABM-50-S-B-FYA500		1,200
SCBスピードコントローラ用ブラケット付属
（ブラシレスモータのコントローラにも適用可）

＜スピードコントローラブラケット規格図＞

①スピードコントローラブラケット
(②以外のコンベヤシリーズおよび規格)

スピードコントローラ用の取付ブラケットを付属します。
〈指定方法〉：SCB

[ ! ]ブラケット取付用ねじ2個付属

[ ! ]コントローラ取付用ねじ（M4x8）2本付属

[ ! ]コンベヤによっては、スペース上取り付かない場合があります。

[ ! ]コンベヤ型式やモータ仕様によりブラケットの形状が異なります。

GVHN2-120-1350-30-
T1-ABM-50-S-B-SCB		800
追加工コードコンベヤ用スタンド追加適用条件指定例

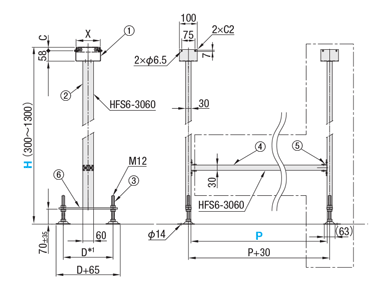

NA□■コンベヤスタンドI型
ベルト幅≦140mm
（アジャスタボルトタイプ、スタンド□台＋補強材）


*1 D寸法対応表
B30～8090～140
D200280
[ ! ]Bはベルト幅		コンベヤにコンベヤ用スタンドを追加します。
〈指定方法〉：
NA1-H750-PN
WA3-H1200-P400


[ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。

[ ! ]プーリ間機長L寸≧1000（GVシリーズはL寸≧1400）の場合、2本以上のスタンド取付を推奨しております。

[ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された仕様です。

[ ! ]納期はコンベヤの標準納期と同一

 ①ブラケット②アルミフレーム③アジャストボルト④アルミフレーム
[ M ]材質NASUS304アルミ材スチールアルミ材
WAスチール
[ S ]表面処理NA2Bアルマイト処理三価クロメートアルマイト処理
WA三価クロメート
 ⑤ブラケット⑥受け板⑦フットベース
[ M ]材質NAアルミ材スチールー
WAスチール
[ S ]表面処理NAアルマイト処理三価クロメートー
WA三価クロメート


■NA□・WA□取付寸法表
対応型式CX・Y
GVHN220B+27
GVFN220B+7
＊Bはベルト幅、Cは搬送面までの寸法
＊取付箇所は下溝を想定した寸法

Codeスタンド数高さHピッチP
NA
WA		1300～
1300		300～
2000
2
3
4
[ ! ]H寸、P寸10mm単位指定可能

[ ! ]□=1の場合、④アルミフレーム、⑤ブラケットは付属しません。

[ ! ]□=1の場合自立しません。

[ ! ]□≧2の場合に④アルミフレームが不要の場合は本追加工ではなく、単品のCSTS、CSTWをご注文ください。
（こちら,およびこちら）

[ ! ]スタンドは部品を分割して発送いたします。お客様にて組立が必要です。

[ NG ]GVシリーズの場合、NA3、NA4、WA3、WA4は適用不可

GVHN2-120-1350-30-
T1-ABM-50-S-B-NA1-H800-PN
WA□■コンベヤスタンドH型
ベルト幅≧150mm
（アジャスタボルトタイプ、スタンド□台＋補強材）

GVHN2-150-1350-30-
T1-ABM-50-S-B-WA2-H800-P500
\/1Code
スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。
  〈基準単価〉＋〈追加スタンド価格〉＝〈スタンド合計金額〉
例）NA1-H800-PN→6,860円＋0円＝6,860円
例）NA3-H1000-P900→7,470円＋10,260x(3-1)円＝27,990円
コンベヤ用スタンドI型（NA□）
H\基準単価追加スタンド価格
PNP300～590P600～990P1000～1590P1600～2000
300～4905,99008,0708,7809,77010,490
500～6906,34008,4209,13010,12010,840
700～9906,86008,9409,65010,64011,360
1000～13007,47009,55010,26011,25011,970
[ ! ]□=1の場合、PNをご指定ください。
コンベヤ用スタンドH型（WA□）
H\基準単価追加スタンド価格
PNP300～590P600～990P1000～1590P1600～2000
300～4908,50009,99010,80011,79012,510
500～6909,020010,51011,32012,31013,030
700～99011,080012,57013,38014,37015,090
1000～130011,680013,17013,98014,97015,690
[ ! ]□=1の場合、PNをご指定ください。

価格表

30W
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式B￥本体価格 1〜9コ
L320〜400L405〜500L505〜600L605〜700L705〜800L805〜900L905〜1000L1005〜1100L1105〜1200L1205〜1300L1305〜1400L1405〜1500L1505〜1600L1605〜1700L1705〜1800L1805〜1900L1905〜2000
GVHN230～50129,100129,400129,400129,800130,400130,800131,300131,900133,400133,800134,200134,600134,900135,400135,900136,400136,800
60～100131,500131,900132,100132,600133,100133,700134,200136,100136,500137,100137,500138,000138,500139,100139,600140,200140,700
110～150−−138,900139,600140,300141,200142,000144,000144,700145,400146,200146,800147,600148,300149,100149,800150,600
160～200−−−142,700143,500144,300145,300147,400148,000148,800149,500150,300151,000151,800152,500153,300154,100
210～250−−−−−151,300152,300154,800155,700156,700157,500158,600159,400160,400161,500162,400163,500
260～300−−−−−−154,600157,400158,400159,300160,400161,300162,300163,300164,400165,400166,500
60W
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式B￥本体価格 1〜9コ
L320〜400L405〜500L505〜600L605〜700L705〜800L805〜900L905〜1000L1005〜1100L1105〜1200L1205〜1300L1305〜1400L1405〜1500L1505〜1600L1605〜1700L1705〜1800L1805〜1900L1905〜2000
GVHN230～50134,100134,400134,400134,800135,400135,800136,300136,900138,400138,800139,200139,600139,900140,400140,900141,400141,800
60～100136,500136,900137,100137,600138,100138,700139,200141,100141,500142,100142,500143,000143,500144,100144,600145,200145,700
110～150−−143,900144,600145,300146,200147,000149,000149,700150,400151,200151,800152,600153,300154,100154,800155,600
160～200−−−147,700148,500149,300150,300152,400153,000153,800154,500155,300156,000156,800157,500158,300159,100
210～250−−−−−156,300157,300159,800160,700161,700162,500163,600164,400165,400166,500167,400168,500
260～300−−−−−−159,600162,400163,400164,300165,400166,300167,300168,300169,400170,400171,500
モータ・ベルト
仕様価格		モータ出力R(モータ・ギヤヘッドなし)J(ベルトなし)
30W本体価格－￥33,000本体価格－￥4,000
60W本体価格－￥36,000
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜910〜
値引率基準単価 お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 8 日目出荷
[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■ギヤヘッド減速比　　　※参考値
ギヤヘッド
減速比		ベルト速度【m/min】
MinMax
101.362.8
150.841.9
200.631.4
300.420.9
500.312.6

※ベルト速度（m/min）Maxはモータ出力軸
回転速度4000r/min、Minは80r/min
での参考値です。

※負荷条件により減少することがあります。
※50Hz、60Hz共通。
■機体重量（モータ出力30W）
※参考値

(kg)

ベルト幅
B(mm)		プーリ間長さL(mm)
500100015002000
1006.68.19.711.2
2009.011.113.115.1
30011.514.016.519.0
※モータ出力が60Wになる場合は、0.65kg加算下さい。

■搬送能力　30W

※参考値（B=300）

■搬送能力　60W

※参考値（B=300）



[ ! ]アキューム搬送（スライディングベルトのみ適用）の場合は、
グラフの1/2以下の搬送能力でご検討下さい。

[ ! ]ご使用条件によって搬送能力が異なる場合がございます。
[ ! ]このグラフは水平条件での搬送能力です。

コンベヤ構成部品

平ベルトコンベヤ　GVシリーズ/ACブラシレスモータ搭載　-中間駆動2溝フレーム(プーリ径30mm)- 関連画像1_コンベア構成部品
平ベルトコンベヤ　GVシリーズ/ACブラシレスモータ搭載　-中間駆動2溝フレーム(プーリ径30mm)- 関連画像2_コンベア構成部品

平ベルトコンベヤ　GVシリーズ/ACブラシレスモータ搭載　-中間駆動2溝フレーム(プーリ径30mm)- 関連画像3_コンベア構成部品
平ベルトコンベヤ　GVシリーズ/ACブラシレスモータ搭載　-中間駆動2溝フレーム(プーリ径30mm)- 関連画像4_コンベア構成部品


関連商品

商品名GVシリーズ/ACブラシレスモータ搭載 -中間駆動2溝フレーム（プーリ径30mm）-SVシリーズ 中間駆動2溝フレーム φ30GVシリーズ 中間駆動2溝フレーム（プーリ径30mm）GVシリーズ フルベルトタイプ 中間駆動2溝フレーム（プーリ径30mm）GVシリーズ フルベルトタイプ/ACブラシレスモータ搭載 -中間駆動2溝フレーム（プーリ径30mm）-SVシリーズ 蛇行抑制桟付中間駆動2溝フレーム φ30
写真

平ベルトコンベヤ GVシリーズ/ACブラシレスモータ搭載 -中間駆動2溝フレーム（プーリ径30mm）- 関連画像1_関連商品

平ベルトコンベヤ GVシリーズ/ACブラシレスモータ搭載 -中間駆動2溝フレーム（プーリ径30mm）- 関連画像2_関連商品

平ベルトコンベヤ GVシリーズ/ACブラシレスモータ搭載 -中間駆動2溝フレーム（プーリ径30mm）- 関連画像3_関連商品

平ベルトコンベヤ GVシリーズ/ACブラシレスモータ搭載 -中間駆動2溝フレーム（プーリ径30mm）- 関連画像4_関連商品

平ベルトコンベヤ GVシリーズ/ACブラシレスモータ搭載 -中間駆動2溝フレーム（プーリ径30mm）- 関連画像5_関連商品

平ベルトコンベヤ GVシリーズ/ACブラシレスモータ搭載 -中間駆動2溝フレーム（プーリ径30mm）- 関連画像6_関連商品

駆動種類中間駆動中間駆動中間駆動中間駆動中間駆動中間駆動
最大搬送重量（kg）151515151515

関連ページリンク

■選定ガイド
・選定手順などの選定方法は こちら



■モータ詳細
・モータ仕様・結線図は こちら



■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら



■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら



■規格外品サービスのご案内
・カタログ掲載以外のサイズ変更・モータ変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
 https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。

注意事項

  • 逆搬送は、推奨しておりません。
  • 本製品は、防水仕様ではありません。

型番リスト

表示件数:
  1. 1
型番
ベルト幅/ピッチB(mm)
プーリ間長さ L(mm)
モータ仕様
モータ電圧 S （三相）(V)
モータ電圧 T （単相）(V)
モータ電圧（モータなし）
モータメーカー選択
ギヤヘッド減速比
ベルト仕様
モータ出力(W)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
30 ～ 300
320 ～ 2000
ACブラシレスモータ [ABM]
-
-
モータなし [NV]
[B] オリエンタルモータ / [R] モータ・ギヤヘッドなし
10 / 15 / 20 / 30 / 50 / ギヤヘッドなし [NH]
1.ﾍﾞﾙﾄなし [J] / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.スライデイング用・緑 [G] (滑り方向：搬送方向) / 5.スライデイング用・白 [S] (滑り方向：搬送方向) / 6.耐油仕様・紺 [O] / 7.非粘着仕様・白 [N] / 8.食品搬送用・白 [F] / 9.電子部品搬送用・黒 [D]
30 ～ 60

1個

-( - )

13日目

30 ～ 300
320 ～ 2000
モータなし [NM]
-
-
モータなし [NV]
[B] オリエンタルモータ / [R] モータ・ギヤヘッドなし
10 / 15 / 20 / 30 / 50 / ギヤヘッドなし [NH]
1.ﾍﾞﾙﾄなし [J] / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.スライデイング用・緑 [G] (滑り方向：搬送方向) / 5.スライデイング用・白 [S] (滑り方向：搬送方向) / 6.耐油仕様・紺 [O] / 7.非粘着仕様・白 [N] / 8.食品搬送用・白 [F] / 9.電子部品搬送用・黒 [D]
30 ～ 60

1個

-( - )

12日目

30 ～ 300
320 ～ 2000
ACブラシレスモータ [ABM]
三相200～240V(S2)
-
-
[B] オリエンタルモータ / [R] モータ・ギヤヘッドなし
10 / 15 / 20 / 30 / 50 / ギヤヘッドなし [NH]
1.ﾍﾞﾙﾄなし [J] / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.スライデイング用・緑 [G] (滑り方向：搬送方向) / 5.スライデイング用・白 [S] (滑り方向：搬送方向) / 6.耐油仕様・紺 [O] / 7.非粘着仕様・白 [N] / 8.食品搬送用・白 [F] / 9.電子部品搬送用・黒 [D]
30 ～ 60

1個

-( - )

13日目

30 ～ 300
320 ～ 2000
モータなし [NM]
三相200～240V(S2)
-
-
[B] オリエンタルモータ / [R] モータ・ギヤヘッドなし
10 / 15 / 20 / 30 / 50 / ギヤヘッドなし [NH]
1.ﾍﾞﾙﾄなし [J] / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.スライデイング用・緑 [G] (滑り方向：搬送方向) / 5.スライデイング用・白 [S] (滑り方向：搬送方向) / 6.耐油仕様・紺 [O] / 7.非粘着仕様・白 [N] / 8.食品搬送用・白 [F] / 9.電子部品搬送用・黒 [D]
30 ～ 60

1個

-( - )

12日目

30 ～ 300
320 ～ 2000
ACブラシレスモータ [ABM]
-
単相100～120V(T1) / 単相200～240V(T2)
-
[B] オリエンタルモータ / [R] モータ・ギヤヘッドなし
10 / 15 / 20 / 30 / 50 / ギヤヘッドなし [NH]
1.ﾍﾞﾙﾄなし [J] / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.スライデイング用・緑 [G] (滑り方向：搬送方向) / 5.スライデイング用・白 [S] (滑り方向：搬送方向) / 6.耐油仕様・紺 [O] / 7.非粘着仕様・白 [N] / 8.食品搬送用・白 [F] / 9.電子部品搬送用・黒 [D]
30 ～ 60

1個

-( - )

13日目

30 ～ 300
320 ～ 2000
モータなし [NM]
-
単相100～120V(T1) / 単相200～240V(T2)
-
[B] オリエンタルモータ / [R] モータ・ギヤヘッドなし
10 / 15 / 20 / 30 / 50 / ギヤヘッドなし [NH]
1.ﾍﾞﾙﾄなし [J] / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.スライデイング用・緑 [G] (滑り方向：搬送方向) / 5.スライデイング用・白 [S] (滑り方向：搬送方向) / 6.耐油仕様・紺 [O] / 7.非粘着仕様・白 [N] / 8.食品搬送用・白 [F] / 9.電子部品搬送用・黒 [D]
30 ～ 60

1個

-( - )

12日目

  1. 1

Loading...

詳細情報

基本情報

ベルト交換を容易な構造に変更した中間駆動タイプのコンベヤにブラシレスモータを搭載。
負荷が掛かっても一定速度、コンパクトで省エネ性に優れます。


インダクションモータ、スピードコントロールモータ、インダクション＋インバータ搭載コンベヤは「こちら」から

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

平ベルトコンベヤ　GVシリーズ　ACブラシレスモータ　中間駆動2溝フレーム

平ベルトコンベヤ　GVシリーズ　ACブラシレスモータ　中間駆動2溝フレーム

    平ベルトコンベヤ　GVシリーズ　フルベルトタイプ　ACブラシレスモータ　中間駆動2溝フレーム

    平ベルトコンベヤ　GVシリーズ　フルベルトタイプ　ACブラシレスモータ　中間駆動2溝フレーム

      平ベルトコンベヤ　GVシリーズ　ACブラシレスモータ　ヘッド駆動2溝フレーム

      平ベルトコンベヤ　GVシリーズ　ACブラシレスモータ　ヘッド駆動2溝フレーム

        平ベルトコンベヤ　GVシリーズ　フルベルトタイプ　ACブラシレスモータ　ヘッド駆動2溝フレーム

        平ベルトコンベヤ　GVシリーズ　フルベルトタイプ　ACブラシレスモータ　ヘッド駆動2溝フレーム

          平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　中間駆動2溝フレーム

          平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　中間駆動2溝フレーム

            平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　ヘッド駆動2溝フレーム

            平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　ヘッド駆動2溝フレーム

              平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　蛇行抑制桟付ヘッド駆動2溝フレーム

              平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　蛇行抑制桟付ヘッド駆動2溝フレーム

                平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　蛇行抑制桟付中間駆動2溝フレーム

                平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　蛇行抑制桟付中間駆動2溝フレーム

                  タイミングベルトコンベヤ　GVシリーズ　ACブラシレスモータ　2列中間駆動2溝フレーム

                  タイミングベルトコンベヤ　GVシリーズ　ACブラシレスモータ　2列中間駆動2溝フレーム

                    タイミングベルトコンベヤ　GVシリーズ　ACブラシレスモータ　ヘッド駆動2溝フレーム

                    タイミングベルトコンベヤ　GVシリーズ　ACブラシレスモータ　ヘッド駆動2溝フレーム

                      タイミングベルトコンベヤ　GVシリーズ　ACブラシレスモータ　単列中間駆動2溝フレーム

                      タイミングベルトコンベヤ　GVシリーズ　ACブラシレスモータ　単列中間駆動2溝フレーム

                        タイミングベルトコンベヤ　GVシリーズ　ACブラシレスモータ　単列ヘッド駆動2溝フレーム

                        タイミングベルトコンベヤ　GVシリーズ　ACブラシレスモータ　単列ヘッド駆動2溝フレーム

                          平ベルトコンベヤ　GVシリーズ　中間駆動２溝フレーム（プーリ径３０ｍｍ）

                          平ベルトコンベヤ　GVシリーズ　中間駆動２溝フレーム（プーリ径３０ｍｍ）
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 12日目～   12日目～   12日目～   12日目～   12日目～   12日目～   12日目～   12日目～   12日目～   12日目～   12日目～   12日目～   12日目～
                            ベルト種類 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト タイミングベルト タイミングベルト タイミングベルト タイミングベルト 平ベルト
                            駆動位置 中間駆動 中間駆動 ヘッド駆動 ヘッド駆動 中間駆動 ヘッド駆動 ヘッド駆動 中間駆動 多列中間駆動 多列ヘッド駆動 中間駆動 ヘッド駆動 中間駆動
                            蛇行防止 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止桟溝付き 蛇行防止桟溝付き - - - - 蛇行防止クラウンプーリ
                            モータ仕様 ブラシレス変速 ブラシレス変速 ブラシレス変速 ブラシレス変速 ブラシレス変速 ブラシレス変速 ブラシレス変速 ブラシレス変速 ブラシレス変速 ブラシレス変速 ブラシレス変速 ブラシレス変速 -
                            ベルト速度(m/min) 2~30 2~30 2~30 2~30 2~30 2~30 2~30 2~30 2~30 2~30 2~30 2~30 -

                            平ベルトコンベヤ　GVシリーズ　ACブラシレスモータ　中間駆動2溝フレームのレビュー

                            この商品のレビューはありません レビューを書く

                            ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
