【新商品】コンベヤスタンド ー板金タイプー（2020年10月発売）
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 該当なし
-
- 使用コンベヤタイプ：
- プラチェーンコンベヤ
-
- W寸：
- 75
(i)ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

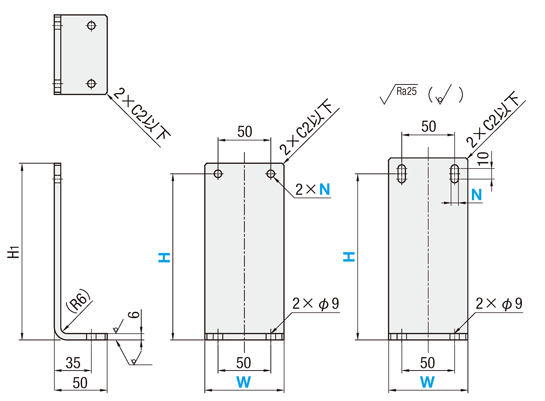

外形図・規格表
[ ! ]座面と取付面の直角度目安は
程度です。CSMPR
CSMUR
CSMPW
CSMUW
| 型式 | 材質 | 表面処理 | |
| スタンダードタイプ | 長穴タイプ | ||
| CSMPR | CSMPW | SPHC | 三価クロメート(白) |
| CSMUR | CSMUW | SUS304 | − |
規格表
| 型式 | − | H | − | N |
| CSMPR75 | − | H175 | − | N5 |
| 型式 | H指定 1mm単位 | N [ ! ] | H1 | |
| Type | W | |||
| スタンダードタイプ CSMPR CSMUR | 75 | 100～285 | 5 | H＋10 |
| 6 | ||||
| 8 | H＋12 | |||
| 長穴タイプ CSMPW CSMUW | 5 | H＋15 | ||
| 6 | ||||
| 8 | H＋17 | |||
| 穴加工詳細 [ ! ] | ||
N（通し穴） | N | d |
| 5 | 5.5 | |
| 6 | 6.5 | |
| 8 | 9 | |
型番リスト
- 表示件数:
| 型番 |
タイプ |
材質 |
高さ[H](mm) |
上部ボルト通し穴呼び径 [N] |
材質証明書：材質 |
材質証明書：表面処理 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
スタンダード
|
SPHC
|
100 ～ 285
|
5 ～ 8
|
SPHC
|
三価クロメート（白）
| 10 | 1個 | -( -
) | 3日目 | |
長穴
|
SPHC
|
100 ～ 285
|
5 ～ 8
|
SPHC
|
三価クロメート（白）
| 10 | 1個 | -( -
) | 3日目 | |
スタンダード
|
SUS304
|
100 ～ 285
|
5 ～ 8
|
SUS304
|
-
| 10 | 1個 | -( -
) | 3日目 | |
長穴
|
SUS304
|
100 ～ 285
|
5 ～ 8
|
SUS304
|
-
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
様々な種類のコンベヤに使用可能、板厚6mm、安価なスタンドです。
材質はSPHC、SUS304の2種類。
◆コンベヤスタンドが使える関連商品◆
【COMBe】フリーフローコンベヤはこちら
(i)ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | 大口 | ||
| 数 量 | 1～20 | 21～50 | 51～100 | 100個～ |
| 出荷日 | 通常 | ＋2日 | ＋5日 | お見積り |
納期
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
