【エコノミーシリーズ】 RoHS対応 アルミ蝶番 長穴タイプ

【エコノミーシリーズ】 RoHS対応 アルミ蝶番 長穴タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 经济型 铝合金合页 长孔型
  • 经济型 铝合金合页 长孔型
  • 经济型 铝合金合页 长孔型
  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
360円 ～ 450円
税込価格
396円 ～ 495円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定3件の候補があります。

Loading...

外形図・規格表

外形図

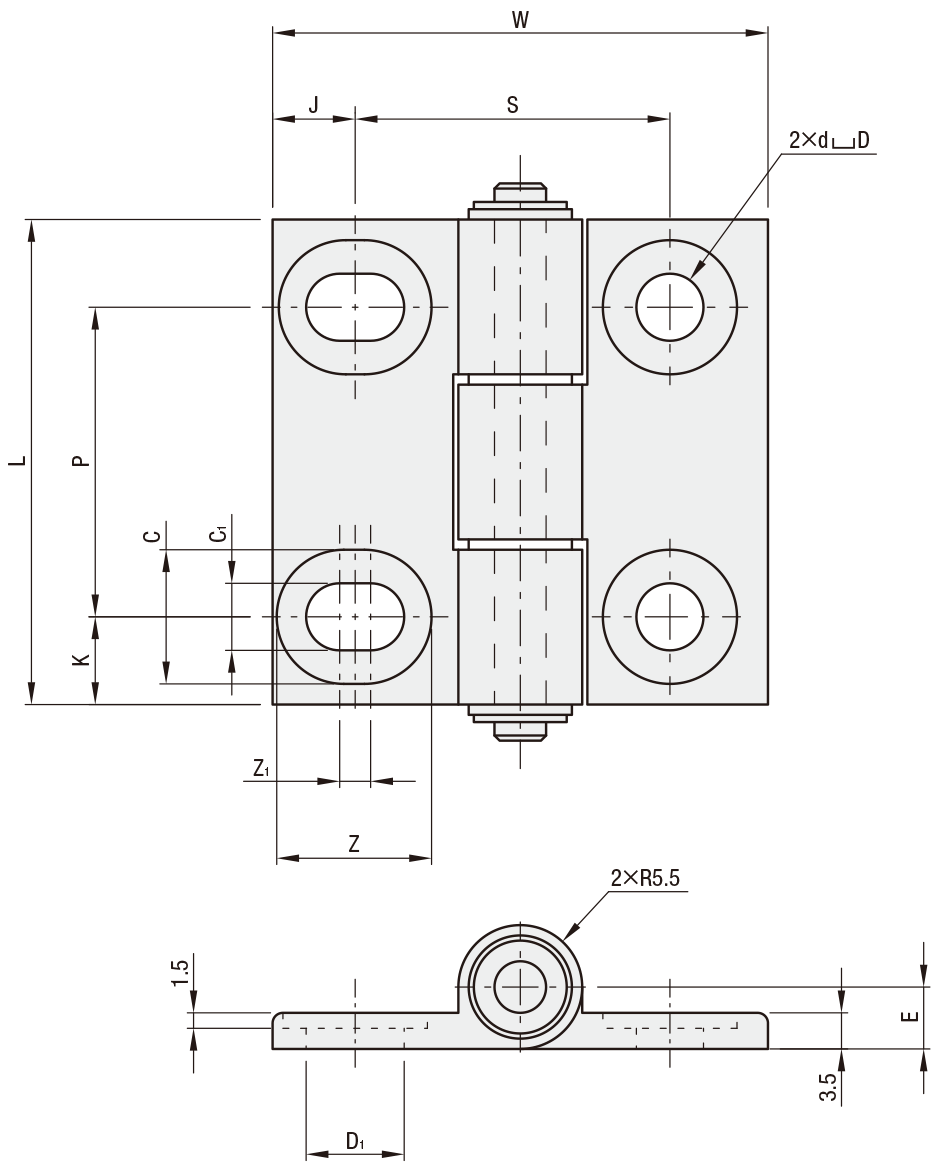

エコノミーシリーズ　アルミ合金製蝶番　　長穴タイプ寸法図
商品の詳細寸法は下の規格表を参照してください。
Type[ M ]材質[ S ]表面処理
本体ブッシュ
C－HHYSNAA6063－T5ポリアセタール白アルマイト

規格表

型式
C-HHYSNA5
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番LWKPJSd
キリ		D
ザグリ		D1CC1ZZ1E＊許容荷重質量
(g)		適用ボルト・ナット￥基準単価
TypeNo.(kg)(N)ボルト個数ナット個数
C－HHYSNA54735.411257.2215.5117115.512.51.55.587824CBSA5－64HNTT5－54360
6488.530830.56.5139.5136.515.83631CBSA6－8HNTT6－6410
863621337104211.518551CBSA6－10HNTT8－6450
＊許容荷重は2個使用の数値です。

■適用アルミフレーム
No.適用フレーム
55−20角
66−30角
88−40角
製品比較情報
■当社類似品とエコノミーシリーズの比較
 当社類似品
HHPSNA		エコノミーシリーズ
C－HHYSNA
材質・表面処理A6063－T5
(白アルマイト、黒アルマイト)		A6063－T5
(白アルマイト)
許容荷重
(No.5の比較)		10kg、98N8kg、78N
RoHS10対応対応
商品特長
本商品は長穴タイプのアルミ蝶番で、表面処理は白アルマイトです。
本商品は長穴タイプで、扉と扉の枠を固定後、一定の可動スペースを確保することができます。
使用方法
取り付け先の扉本体の質量から蝶番の耐荷重を計算することができます。
取付方向を決めてから、扉本体の長さと幅で計算できます。

利用方法縦使い横使い
A=2XBA≠2XB-
縦使い１縦使い2横使い１
許容荷重の計算式許容荷重=W許容荷重=W(B/A)*2許容荷重=W
