ミスミ

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応アルミ蝶番極低頭ボルト穴タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 350円～ 440円

税込価格: 385円～ 484円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

非磁性
種類：

平蝶番
付加機能：

なし（通常）
本体材質：

A6063
詳細材質：

A6063
勝手違い：

左右兼用
取付方法：

ねじ止め
取付種類：

皿穴
使用環境：

標準
許容荷重(N)：

78
穴タイプ：

皿穴
本体表面処理：

アルマイト処理

(i)ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。

型番

未確定3件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

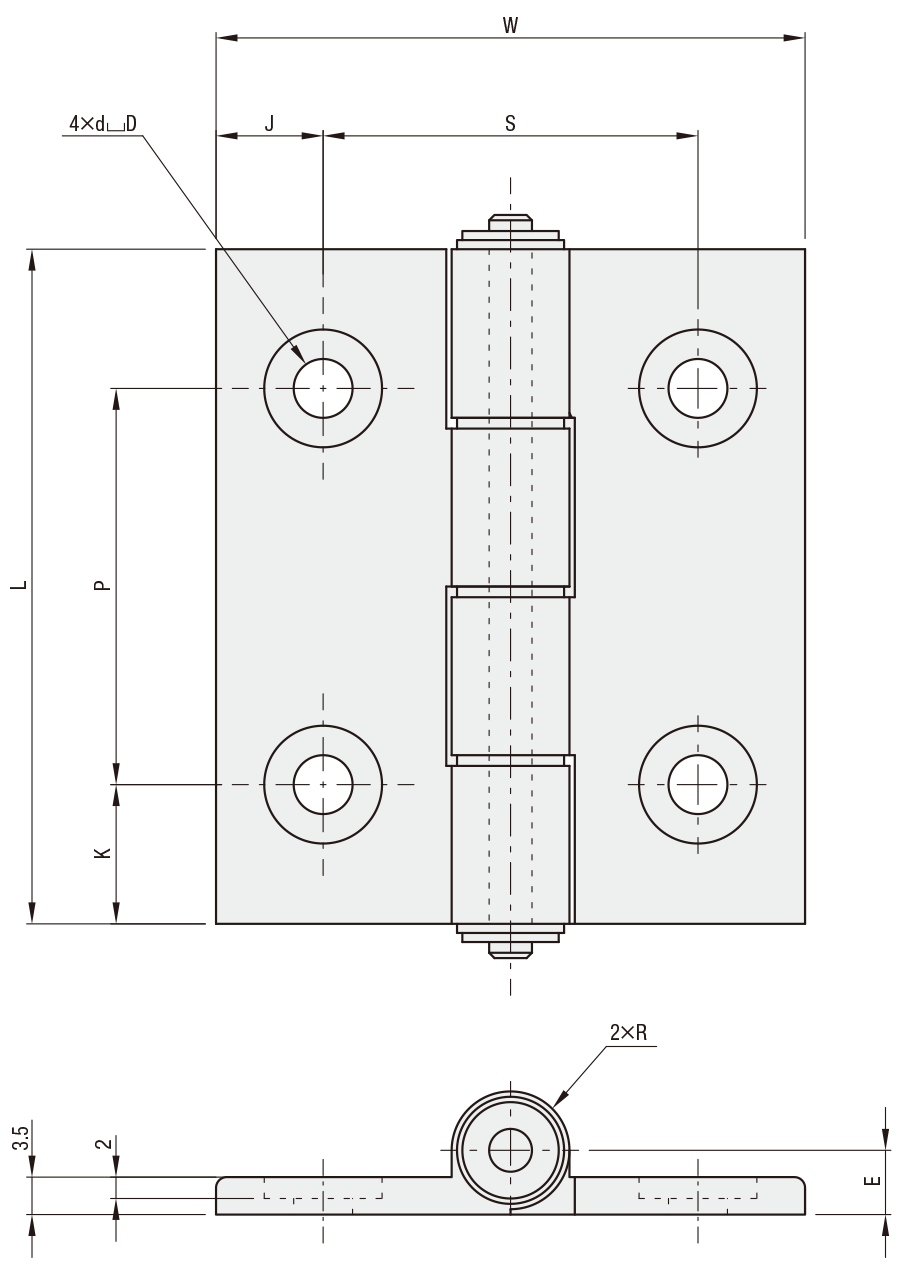

外形図

商品の詳細寸法は下の規格表を参照してください。

Type	[ M ]材質		[ S ]表面処理
	本体	ブッシュ
C－HHCSNT	A6063－T5	ポリアセタール	白アルマイト

※許容荷重は2個使用の数値です。

規格表

型式

C-HHCSNT5

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		L	W	K	P	J	S	d キリ	D ザグリ	E	R	＊許容荷重		質量 (g)	適用ボルト・ナット				￥基準単価
Type	No.											(kg)	(N)		ボルト	個数	ナット	個数
C－HHCSNT	5	47	35.4	11	25	7.2	21	5.5	11	5.5	5	8	78	24	CBSA5－6	4	HNTT5－5	4	350
	6		48	8.5	30	8	32	6.5	11	6	5.5			30	CBSA6－8		HNTT6－6		400
	8	63	62	13	37	10	42							50	CBSA6－10		HNTT8－6		440

＊許容荷重は2個使用の数値です。

■適用アルミフレーム

No.	適用フレーム
5	5−20角
6	6−30角
8	8−40角

製品比較情報

■当社類似品とエコノミーシリーズの比較

	当社類似品 HHPSNT	エコノミーシリーズ C－HHCSNT
材質・表面処理	A6063－T5 (白アルマイト)	A6063－T5 (白アルマイト)
許容荷重 (No.5の比較)	10kg、98N	8kg、78N
RoHS10	対応	対応

商品特長

極低頭ボルトと組み合わせて使用することで、取り付け後の表面がフラットになります。
通常の六角穴付ボルトを使用した場合、ボルト頭部が干渉し、蝶番の開閉角度に影響を与える場合があります。

使用方法

取り付け先の扉本体の質量から蝶番の耐荷重を計算することができます。
取付方向を決めてから、扉本体の長さと幅で計算できます。

利用方法	縦使い		横使い
	A=2XB	A≠2XB	-

許容荷重の計算式	許容荷重=W	許容荷重=W(B/A)*2	許容荷重=W

注意事項

蝶番の取り付け先がパネル等の場合は、蝶番用ナットがおすすめです。詳細はWeb内でHHPNTまたはHHPFNTで検索してください。

型番リスト

表示件数:

型番	長さL(mm)	幅 (W)(mm)	取付ピッチ(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

C-HHCSNT5	47	35.4	21	10	1個	350円( 385円 )	在庫品1日目当日出荷可能
C-HHCSNT6	47	48	32	10	1個	400円( 440円 )	在庫品1日目当日出荷可能
C-HHCSNT8	63	62	42	10	1個	440円( 484円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
