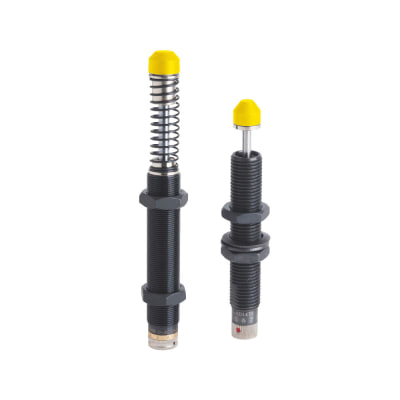

【エコノミーシリーズ】ショックアブソーバ二段タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(1件)

通常価格(税別): 1,650円～ 3,620円

税込価格: 1,815円～ 3,982円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応：

RoHS非対応
種類：

固定タイプ
ねじの規格：

メートルねじ
使用温度範囲(℃)：

-5::70
本体/関連商品：

本体
オリフィス形式：

多孔オリフィス構造
使用環境：

標準

(i)ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。

型番

未確定14件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

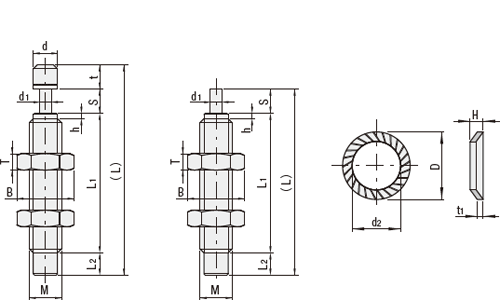

外形図

ショックアブソーバC-AC□□□□□-NC-AC□□□□□ゆるみ止めワッシャ[ ! ]M4～M14の商品には、
　　ゆるみ止めワッシャが2枚付いています。　

[ ! ]（　）のついた寸法は参考値となります。

規格表

注文例	型番	−	キャップ
	C－AC0806S
	C－AC0806S	－	N

■ショックアブソーバ規格表

型番		キャップ	ねじ径 (M)	ストローク (S)	最大吸収エネルギー (E′)		最大等価質量 (me′) (kg)	最大衝突速度 (m/s)	(L)	L₁	L₂	h	T	t	d	d₁	B (二面幅)	ゆるみ止めワッシャ
Type	No.	キャップ	ねじ径 (M)	ストローク (S)	1回当り (J)	1分間当り (J)	最大等価質量 (me′) (kg)	最大衝突速度 (m/s)	(L)	L₁	L₂	h	T	t	d	d₁	B (二面幅)	ゆるみ止めワッシャ
C－AC	0806S	指定なし (キャップ付) N (キャップなし)	M8×1.0	6.0	3.0	116	6.0	2.5	52 (46)	34.5	5.5	3.0	4.0	6.0	6.0	2.9	11.0	有り
	1007S		M10×1.0	7.0	6.0	206	12.0	3.5	63 (54.5)	42.5	5.0	3.5	4.0	8.5	8.5	3.0	12.9	有り
	1210S		M12×1.0	10.0	12.0	341	25.0	5.0	71.5 (62.5)	46.5	6.0	3.0	4.0	9.0	10.5	3.0	14.0	有り
	1412S		M14×1.5	12.0	20.0	550	40.0	5.0	91.5 (79.5)	62.5	5.0	3.5	5.0	12.0	11.8	4.0	19.0	有り
	2015S		M20×1.5	15.0	59.0	635	120.0	5.0	103.8 (88)	66.0	7.0	5.0	8.0	15.8	18.0	6.0	26.0	無し
	2525S		M25×1.5	25.0	105	950	220.0	5.0	141.5 (123)	90.0	8.0	5.0	10.0	18.5	22.0	8.0	32.0	無し
	2725S		M27×1.5	25.0	147	1200	270.0	5.0	141.5 (123)	90.0	8.0	5.0	10.0	18.5	22.0	8.0	32.0	無し

[ ! ]L寸法の（）はC－AC□□□□S－N（キャップなし）です。
[ ! ]1分間当りの最大吸収エネルギーは理論値となります。
[ ! ]本商品はRoHS保証外になります。ご注意ください。

■ご使用条件と交換目安

最大衝突速度	使用環境温度	交換目安
～5.0m/s	－5～70℃	80万回

■ゆるみ止めワッシャ規格表

形式	D	d₂	t₁	H
M4	7.0	4.3	0.6	1.0
M6	10.0	6.4	0.7	1.2
M8	13.0	8.5	0.8	1.3
M10	16.0	10.4	1.0	1.6
M12	18.0	13.0	1.2	1.7
M14	21.2	14.6	1.5	2.0

■当社類似品との比較

		当社類似品（MAKC1210M）	固定タイプ（C-AC1210M）	エコノミーシリーズ二段タイプ（C-AC1210S）
交換目安		100万回	80万回	80万回
最大吸収エネルギー(E)	1回当り（J）	6.86	5	12
最大等価質量(ME)(kg)		14	10	25
RoHS10対応		対応	保証外	保証外

納期・価格

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		￥基準単価
Type	No.	キャップ付	キャップなし
C-AC	0806S	1,650	1,650
	1007S	1,660	1,660
	1210S	1,660	1,660
	1412S	1,970	1,970
	2015S	3,140	3,130
	2525S	3,530	3,520
	2725S	3,620	3,620

選定手順

① 慣性エネルギー（E₁）の算出

選定計算例に従って、衝突物質量（m）・衝突速度（V）
・慣性モーメント（I）・衝突角速度（ω）をもとに計算します。

② 付加エネルギー（E₂’）の算出

推進力（F）の有無を確認し、選定計算例に従って
付加エネルギーを算出します。

③ アブソーバのストロークの仮決定

図1より、仮ストローク（S’）を求めます。

④ 総エネルギーの算出

慣性エネルギー（E₁）＋付加エネルギー（E₂’）より、
総エネルギーを算出します。

⑤ エネルギー比から吸収特性構造を選択

図2より、オリフィス形式を仮選定します。

⑥ 毎分最大吸収エネルギーのチェック

使用サイクル（回/min）と総エネルギーから1分間当りの
エネルギー（E_T）を求め、使用可能範囲内であることを確認します。

⑦ 等価質量のチェック

選定計算例に従って等価質量を計算し、カタログの最大等価質量
（me’）値以下かどうかを確認します。

図1 慣性エネルギーE₁により仮ストロークS’を求める（調整式・固定式）

図2 エネルギー比（付加エネルギーE₂’/慣性エネルギーE₁）よりオリフィス形式を選定する

選定計算例

選定例：純慣性衝突(推力のない水平衝突)

選定例：エアシリンダ推力のある水平衝突

選定例：シリンダ下降時のソフト停止

使用例
および
衝突条件

＜衝突条件＞
m＝25kg
V＝0.6m/s
F＝0N
N＝30回/min

	＜衝突条件＞ m＝30kg V＝0.6m/s N＝20回/min
エアシリンダ内径φ40 使用圧力0.5MPa

	＜衝突条件＞ m＝15kg V＝0.2m/s N＝10回/min
エアシリンダ内径φ25 使用圧力0.5MPa

衝突速度 V〔m/s〕

V＝0.6m/s

V＝0.2m/s

＊衝突速度Vは実測値
または平均速度の1.5〜2倍

吸収エネルギー

慣性エネルギー〔J〕
E₁

E₁=m×V²2=25×0.6²2=4.5J

E₁=m×V²2=30×0.6²2=5.4J

E₁=m×V²2=15×0.2²2=0.3J

仮ストロークS’〔mm〕

図1より S’＝20mm(固定式を選択)

図1より S’＝15mm(調整式を選択)

図1より S’＝10mm(調整式を選択)

付加エネルギー〔J〕
E_2’

E₂’＝0J

シリンダ推力は、F＝628.4N
E₂’＝F×S’＝628.4×0.015＝9.4J

シリンダー推力は、F＝245.4N
E₂’＝(F＋mg)×S’＝(245.4＋15×9.8)×0.01＝3.92J

総エネルギーE’〔J〕

E’＝E₁＋E₂’＝4.5＋0＝4.5J

E’＝E₁＋E₂’＝5.4＋9.4＝14.8J

E’＝E₁＋E₂’＝0.3＋3.92＝4.22J

等価質量〔kg〕
me’

me’=2×E’V²=2×4.50.6²=25kg

me’=2×E’V²=2×14.80.6²=82.2kg

me’=2×E’V²=2×4.220.2²=211kg

仮選定

固定式を選択
衝突速度よりLを選択
Eおよびme’よりC−AC1210Lを選択

(ストローク
S＝10mm)

調整式を選択
E’およびme’よりC−AD2016を選択

(ストローク
S＝16mm)

調整式を選択
図2より超低速用Sタイプ※を選択
E’およびme’よりMAC1612S※を選択

(ストローク
S＝12mm)

再計算

E₂＝0J
E＝E₁＋E₂＝4.5J

me=2×EV²=25kg

E₂+F×S=10.1J
E＝E₁＋E₂＝15.5J

me=2×EV²=86.1kg

E₂＝(F+mg)×S=4.71J
E＝E₁＋E₂＝0.3+4.71=5.01J

me=2×EV²=250kg

1分間あたりのエネルギーE_T

E_T＝E×N＝4.5×30＝135J/min

E_T＝E×N＝15.5J×20＝310J/min

E_T＝E×N＝5.01×10＝50.1J/min

確認

E、me、N、E_TともにOK
C−AC1210Lに決定

E、me、N、E_TともにOK
C−AD2016に決定

E、me、N、E_TともにOK
MAC1612S※に決定

[ ! ]純慣性衝突の場合は衝突速度のみでオリフィス形式を選定します。 ※当社類似品となります。本誌には掲載ございません。

選定例：ベルトコンベア推力のある水平衝突

選定例：同期モータのある衝突

選定例：トルクが加わる水平回転衝突

使用例
および
衝突条件

	＜衝突条件＞ m＝5kg V＝0.5m/s N＝20回/min
動摩擦係数μ＝0.4

	＜衝突条件＞ m＝1kg R＝0.4m r＝0.3m θ＝20° N＝10回/min l=43mr² 3mr²＝0.12kg・m² ω＝5.6rad/s F＝59.3N
モータ出力P=20w、極数M=36 電源周波数f=50Hz　減速比K=20

＜衝突条件＞
l＝125.5kg・m²
ω＝1.8rad/s
R＝1.25m
N＝6回/min
T＝68.6N・m

衝突速度 V〔m/s〕

V＝0.5m/s

V＝Rω＝0.4×5.6＝2.24m/s

V＝Rω＝1.25×1.8＝2.25m/s

吸収エネルギー

慣性エネルギー〔J〕
E₁

E₁=m×V²2=5×0.5²2=0.625J

E₁=Iω²2=0.12×5.6²2=1.88J

E₁=Iω²2=125.5×1.8²2=203.31J

仮ストロークS’〔mm〕

図1より S’＝5mm(固定式を選択)

図1より S’＝10mm(調整式を選択)

図1より S’＝50mm(調整式を選択)

付加エネルギー〔J〕
E_2’

F＝μmg＝0.4×5×9.8＝19.6N
E₂’＝F・S’＝19.6×0.005＝0.098J

E₂’＝(F＋mg)×S’＝(59.3＋1×9.8)×0.01＝0.69J

E₂’=TR×S’=68.61.25×0.05=2.74J

総エネルギーE’〔J〕

E’＝E₁＋E₂’＝0.625＋0.098＝0.723J

E’＝E₁＋E₂’＝1.88＋0.69＝2.57J

E’＝E₁＋E₂’＝203.31＋2.74＝206.05J

等価質量〔kg〕
me’

me’=2×E’V²=2×0.7230.5²=5.8kg

me’=2×E’V²=2×2.572.24²=1.0kg

me’=2×E’V²=2×206.052.25²=81.4kg

仮選定

固定式を選択
Vより低速用Lを選択
E’およびme’よりC−AC0806Lを選択

(ストローク
S＝6mm)

二段タイプを選択
図2より多孔オリフィス形式を選択
E’およびme’よりC−AC1210Sを選択

(ストローク
S＝10mm)

調整式を選択
図2より多孔オリフィスタイプを選択
E’およびme’よりMAC3650H※を選択

(ストローク
S＝50mm)

再計算

E₂＝E₂’＝0.118J
E＝E₁＋E₂＝0.743J

me=2×EV²=5.94kg

E₂＝0.69J
E＝E₁＋E₂＝2.57J

me=1.0kg

E₂=TR×S=2.74J
E=E₁+E₂=206.05J

me=2×EV²=81.4kg

1分間あたりのエネルギーE_T

E_T＝E×N＝0.743×20＝14.86J/min

E_T＝E×N＝2.57×10＝25.7J/min

E_T＝E×N＝206.05×6＝1236.3J/min

確認

E、me、N、E_TともにOK
C−AC0806Lを選定

E、me、N、E_TともにOK
C−AC1210Sに選定

E、me、N、E_TともにOK
MAC3650H※を選定

※当社類似品となります。本誌には掲載ございません。

■ショックアブソーバ吸収特性構造による分類

構造	タイプ
単孔オリフィス構造	固定調整	単孔オリフィス構造には、ピストンとシリンダチューブのすき間を利用したダッシュポット構造、ピストンにオリフィスを設けた単一チューブ構造、二重チューブタイプの単孔オリフィス構造があり、どれも同様の抗力特性を示します。オイルが充填されたシリンダチューブの中をピストンが摺動し、このピストンに単孔オリフィスが設けられた構造となっています。全ストロークにわたりオリフィス面積が一定なので、吸収特性は右図のように衝突直後の抗力が大きくなり、ストロークが進み速度が小さくなるに従って抗力も小さくなります。
多孔変則オリフィス構造	調整重荷重	アウターチューブとインナーチューブの二重構造となっておりインナーチューブ内壁をピストンが摺動します。このインナーチューブには、複数のオリフィスがストローク方向にそって設けられ、一定減衰力でなく、目的に応じたエネルギー吸収を行うことができます。ストローク前半で運動エネルギーの吸収を行ない、後半で速度コントロールを行なうことができるように設計されています。このため、エアシリンダ推力に対して理想的にエネルギー吸収をします。
多孔オリフィス構造	二段ダブルストローク	アウターチューブとインナーチューブの二重構造となっており、インナーチューブ内壁をピストンが摺動します。このインナーチューブには複数のオリフィスがストローク方向にそって設けられています。ストロークが進み速度が小さくなるに従ってオリフィス面積が段階的に小さくなるので、抗力はさざ波状に変動しますが最大抗力は低く抑えることができます。

[ ! ] ＊調整タイプのねじの呼びがM14～36は単孔オリフィス構造、M42は多孔変則オリフィス構造です。

商品概要

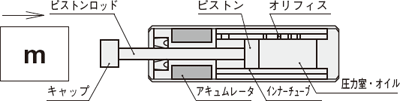

主にオイルを利用した緩衝器です。他の緩衝材（ゴム、スプリング、エアー等）と比較して小型で、大きな衝突エネルギーをはね返ることなくソフトに繰り返し吸収する
ことができます。オイル式ショックアブソーバの内部構造及び基本原理は次のとおりです。

①ピストンロッドに物体が衝突すると、ピストンにて圧力室のオイルを圧縮します。
　インナーチューブとピストンのすき間は僅かなために圧縮されたオイルはオリフィスから噴出
　します。この時の動圧抵抗により衝撃エネルギーを熱エネルギーに変換します。
②ピストンロッドがショックアブソーバ本体に沈み込みますのでピストンロッドの体積膨張分だ
　けのオイルはアキュムレータが収縮します。
③以上の動作により理想的な衝撃吸収を行います。
このオリフィスの数や大きさを変更することにより様々な吸収特性を得ることができます。

使用例

注意事項

1．取付時、既定の締め付けトルクを超えないようにしてください。詳細は下表参照。

ネジ外径（mm）	M8×1.0	M10×1.0	M12×1.0	M14×1.5	M20×1.5	M25×1.5	M27×1.5
ナット締め付けトルク（N.m）	3.9	7.8	7.8	9.8	29.4	49	58.8

2．先端のＣ形止め輪が外れていないかを確認してください。
■仕様外で使用するとアブソーバー内パイプの内部圧力が異常に上昇し、止め輪が外れ、内部部品が飛び出し、怪我をする恐れがあります。
■先端にＣ形止め輪付きのショックアブソーバーを使用する場合、顔などを近づけないでください。

3．衝撃によってショックアブソーバーのキャップが飛散することがありますので、注意してください。
■仕様外で使用するとキャップが破損し、飛散により怪我をする恐れがあります。
■飛散防止用カバーの設置をお薦めします。

4．偏心荷重と偏心角度にご注意ください。
■負荷を±2.5°以上の偏角度で衝突させると、ピストンロッド曲がりによる復帰不良、摺動部の偏摩擦による性能劣化が起こり、母機破損の原因となります。
■ピストンロッドの中心線に衝突するようにしてください。（偏角度が±2.5°以上の場合は偏角度アダプターを併用してください。（ ±10°まで対応可能です）

5．使用温度範囲
■使用温度範囲内でご使用ください。
■範囲外で使用すると、パッキンや蓄圧スポンジの寿命低下により、母機破損の原因となります。

6．使用環境
■真空の中・高圧下で使用ないでください。
■切粉、切削油、水等がピストンロッドに付着するような環境で使用しないでください。パッキン破損により油漏れによる作動不良、母機破損の原因となります。
※切削油のかかる環境下で使用する場合、ミスミの耐クーラント仕様のショックアブソーバーシリーズを使用してください。詳細はミスミオフィシャルホームページを参照ください。

7．ショックアブソーバー内部のオイルは環境汚染の原因となりますので、むやみに処理せず、汚染物処理方法にしたがって適切な廃棄処理を行ってください。

8．横荷重の増加を防ぐため、ショックアブソーバの取付位置から支持点までの距離はショックアブソーバストロークの6倍以上としてください。
横荷重とショックアブソーバの中心線が5°になるとき、吸収エネルギーが最大になります。

型番リスト

表示件数:

型番	ねじの呼び(M)	ストローク(mm)	最大吸収エネルギー(J)	材質	最大衝突速度(m/s)	等価質量(kgf)	最大吸収エネルギー(1分間当り)(J/min)	全長(mm)	キャップ	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

C-AC0806S	8	6	3	[スチール] 12L14	2.5	6	116	52	あり	1個	1,650円( 1,815円 )	在庫品1日目当日出荷可能
C-AC0806S-N	8	6	3	[スチール] 12L14	2.5	6	116	46	なし	1個	1,650円( 1,815円 )	在庫品1日目当日出荷可能
C-AC1007S	10	7	6	[スチール] 12L14	3.5	12	206	63	あり	1個	1,660円( 1,826円 )	在庫品1日目当日出荷可能
C-AC1007S-N	10	7	6	[スチール] 12L14	3.5	12	206	54.5	なし	1個	1,660円( 1,826円 )	在庫品1日目当日出荷可能
C-AC1210S	12	10	12	[スチール] 12L14	5	25	341	71.5	あり	1個	1,660円( 1,826円 )	在庫品1日目当日出荷可能
C-AC1210S-N	12	10	12	[スチール] 12L14	5	25	341	62.5	なし	1個	1,660円( 1,826円 )	在庫品1日目当日出荷可能
C-AC1412S	14	12	20	[スチール] STKM12C	5	40	550	91.5	あり	1個	1,970円( 2,167円 )	在庫品1日目当日出荷可能
C-AC1412S-N	14	12	20	[スチール] STKM12C	5	40	550	79.5	なし	1個	1,970円( 2,167円 )	在庫品1日目当日出荷可能
C-AC2015S	20	15	59	[スチール] STKM12C	5	120	635	103.8	あり	1個	3,140円( 3,454円 )	在庫品1日目当日出荷可能
C-AC2015S-N	20	15	59	[スチール] STKM12C	5	120	635	88	なし	1個	3,130円( 3,443円 )	在庫品1日目当日出荷可能
C-AC2525S	25	25	105	[スチール] STKM12C	5	220	950	141.5	あり	1個	3,530円( 3,883円 )	在庫品1日目当日出荷可能
C-AC2525S-N	25	25	105	[スチール] STKM12C	5	220	950	123	なし	1個	3,520円( 3,872円 )	在庫品1日目当日出荷可能
C-AC2725S	27	25	147	[スチール] STKM12C	5	270	1200	141.5	あり	1個	3,620円( 3,982円 )	在庫品1日目当日出荷可能
C-AC2725S-N	27	25	147	[スチール] STKM12C	5	270	1200	123	なし	1個	3,620円( 3,982円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。

技術情報

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品【エコノミーシリーズ】ショックアブソーバ二段タイプ	ショックアブソーバ固定タイプ	ショックアブソーバ　コンパクト調整タイプ	ショックアブソーバ　コンパクト固定タイプ	ショックアブソーバ　固定タイプ（ステンレス）	ショックアブソーバ調整タイプ	ショックアブソーバ　調整タイプ	ショックアブソーバ　固定タイプ	ショックアブソーバ　簡易タイプ	ショックアブソーバ　固定タイプ（スチール）	ショックアブソーバ　耐水・耐クーラントタイプ	【エコノミーシリーズ】ショックアブソーバ　ダブルストロークタイプ	ショックアブソーバ 2段吸収形キャップなし
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	CHELIC（チェリック）
通常価格	1,650円～	1,020円～	7,056円～	5,954円～	3,400円～	1,600円～	3,197円～	2,040円～	1,048円～	1,480円～	5,402円～	6,160円～	5,713円～
通常出荷日	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	2日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能
環境対応	RoHS非対応	RoHS非対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS非対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS非対応	RoHS対応（10物質）	RoHS非対応	-
種類	固定タイプ	固定タイプ	コンパクト調整タイプ	コンパクト固定タイプ	固定タイプ	調整タイプ	調整タイプ	固定タイプ	エコノミータイプ	固定タイプ	耐クーラントタイプ	-	固定式
ねじの規格	メートルねじ	メートルねじ	メートルねじ	メートルねじ	メートルねじ	メートルねじ	メートルねじ	メートルねじ	メートルねじ	メートルねじ	メートルねじ	メートルねじ	メートルねじ
使用温度範囲(℃)	-5::70	-5::70	-5::70	-5::70	-5::70	-5::70	-5::70	-5::70	-10::50	-5::70	-5::70	-5::70	-10::60
本体/関連商品	本体	本体	本体	本体	本体	本体	本体	本体	本体	本体	本体	-	-

back next
