【エコノミーシリーズ】ウレタンゴム付きローラタップ付タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
一部当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): 1,300円～ 2,970円

税込価格: 1,430円～ 3,267円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応：

RoHS非対応
特性・用途：

該当なし
種類：

ウレタン・ゴムローラ
ローラ形状：

ストレート
取付方法：

止めねじ
ウレタンゴム加工：

ライニング
表面処理：

無

(i)ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定84件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

商品特長

特長1：ウレタンは芯材の外周に直接焼き付けているため脱落しにくい仕様です。
特長2：ウレタンには優れた機械強度と耐摩耗性があり、ガラスやアクリル板などの壊れやすいものの搬送時の傷やひび割れを防ぎます。
特長3：ウレタンゴム付きローラは金属ローラに比べ、振動や騒音を伝えにくく静音性に優れています。
特長4：ウレタンは低発塵性に優れています。
特長5：ウレタンに着色することで、直接硬度を識別でき（緑：A90、黒：A70）、自然色から黄変することもありません。
特長6：エーテル系のポリウレタン樹脂を使用し、比較的に高い機械強度と耐摩耗性を維持しながら、エステル系ポリウレタンより耐加水分解性がよく環境負荷の軽減に役立ちます。

■特性表
ミスミポリウレタンの特性グラフ詳細

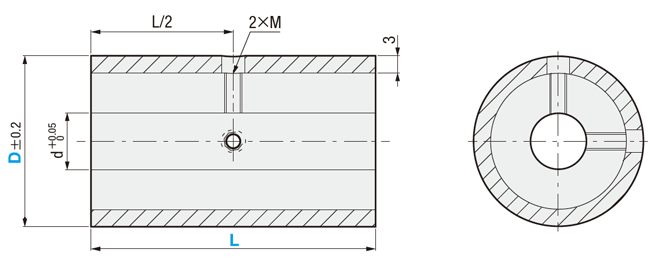

外形図

[ ! ]芯材の表面処理なし。
[ ! ]ポリウレタンはエーテル系ポリウレタン。
[ ! ]L≦d×3のとき、d穴は同方向からの加工になります。
[ ! ]L＞d×3のとき、d穴は両端方向からの加工になり上図形状になります。ニゲ加工はない場合もあります。
[ ! ]本商品はRoHS保証外です。ご注意ください。

ミスミローラ止めねじ付タイプ　ニゲ溝加工詳細寸法図

規格表

注文例	型式

	Type·D	-	L
	C-ROUSN20	-	50

Type	[ M ]材質		[ H ]硬度
Type	ライニング	芯材	[ H ]硬度
C−ROUSN	エーテル系ポリウレタン	ステンレス	ショアA90
C−ROUAN		アルミ合金	(緑)
C−ROGSN		ステンレス	ショアA 70
C−ROGAN		アルミ合金	(黒)

[ ! ]セットスクリューは付属しません。
[ ! ]芯材の表面処理なし。
[ ! ]ウレタンの色はバラツキがございます。
[ ! ]本商品はRoHS保証外です。ご注意ください。

■止めネジタイプの加工条件について

ストレート

■ℓ寸法

d	全長L寸法
d	15	20	25	30	40	50	100
8	逃げ溝加工無し		8	8	16	16	−
10	逃げ溝加工無し			10	10	20	−
12	逃げ溝加工無し				12	24	24
15	逃げ溝加工無し					15	30
20	逃げ溝加工無し						40
25	逃げ溝加工無し						5
30	逃げ溝加工無し						30

[ ! ]L＜d×3の時、ストレートタイプ（逃げ溝加工不要）
L≧d×3の時、両端の有効長d×1（ℓ）、それ以外は逃げ溝加工が入ります。
L＞d×4の時、両端の有効長d×2（ℓ）、それ以外は逃げ溝加工が入ります。

型番		L 選択					d＋0.05 0	M
Type	D	L 選択					d＋0.05 0	M
C−ROUSN C−ROUAN C−ROGSN C−ROGAN	20	20	30	40	50		8	M3
	25	20	30	40	50		8
	30	20	30	40	50		10
	40	20	30	40	50	100	10	M4
	50		30	40	50	100	15	M5

[ ! ]L≦d×3のとき、d穴は同方向からの加工になります。
[ ! ]L＞d×3のとき、d穴は両端方向からの加工になり下図形状になります。逃げ溝加工はない場合もあります。
[ ! ]本商品はRoHS保証外です。ご注意ください。

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	L	￥基準単価
		Type
		C－ROUSN	C－ROUAN	C－ROGSN	C－ROGAN
20	20	1,360	1,300	1,480	1,420
20	30・40・50	1,410	1,330	1,530	1,460
25	20	1,440	1,350	1,570	1,470
25	30・40・50	1,510	1,390	1,650	1,510
30	20	1,500	1,390	1,630	1,510
30	30・40・50	1,600	1,440	1,750	1,570
40	20	1,740	1,530	1,910	1,680
	30・40・50	1,990	1,680	2,170	1,850
	100	2,500	2,380	2,640	2,380
50	30・40・50	2,220	1,830	2,430	1,990
50	100	2,710	2,390	2,970	2,310

■当社類似品とエコノミーシリーズの比較

	当社類似品　 ROGSN	エコノミーシリーズ　 C－ROGSN
内径精度d	H7	＋0.05 0
色	自然色	ショアA90→緑
色	自然色	ショアA70→黒
RoHS10	対応	保証外

※硬度のイメージ：ショアA90→ゴルフボール、ショアA70→車のタイヤ

使用例

機構名：パレット垂直移送機構
機構性能：
コンベヤのワークを持ち上げ、搬送方向を変えます。
ウレタンローラーの働き：
モータローラーから搬送されてきたワークを受ける。被覆されたウレタンコーティングによりワークを傷から守る。
詳細は>>No.000216 パレット垂直移送機構をクリックしてください。

注意事項

①エコノミーシリーズウレタンゴム付きローラは、エーテル系のポリウレタン樹脂を使用しているため加水分解が起こりにくい商品です。
　ただし、ベアリング材質はSUJ2のため、防塵対策が必要です。
②素材の色は実際の商品によって異なります。
③芯材は押し出しパイプ材のため、(dh)寸の加工はありません。参考寸法のみとします。
④寸法図に記載のない寸法公差は、一般公差（中級）とします。

型番リスト

表示件数:

型番	外径(mm)	長さ　L(mm)	芯材材質・ウレタン硬度（色）	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

C-ROGAN20-8-20	20	20	アルミ・ショアA70（黒色）	1個	1,420円( 1,562円 )	在庫品1日目当日出荷可能
C-ROGAN20-8-30	20	30	アルミ・ショアA70（黒色）	1個	1,460円( 1,606円 )	9日目～
C-ROGAN20-8-40	20	40	アルミ・ショアA70（黒色）	1個	1,460円( 1,606円 )	9日目～
C-ROGAN20-8-50	20	50	アルミ・ショアA70（黒色）	1個	1,460円( 1,606円 )	在庫品1日目当日出荷可能
C-ROGAN25-8-20	25	20	アルミ・ショアA70（黒色）	1個	1,470円( 1,617円 )	9日目～
C-ROGAN25-8-30	25	30	アルミ・ショアA70（黒色）	1個	1,510円( 1,661円 )	9日目～
C-ROGAN25-8-40	25	40	アルミ・ショアA70（黒色）	1個	1,510円( 1,661円 )	9日目～
C-ROGAN25-8-50	25	50	アルミ・ショアA70（黒色）	1個	1,510円( 1,661円 )	在庫品1日目当日出荷可能
C-ROGAN30-10-20	30	20	アルミ・ショアA70（黒色）	1個	1,510円( 1,661円 )	9日目～
C-ROGAN30-10-30	30	30	アルミ・ショアA70（黒色）	1個	1,570円( 1,727円 )	在庫品1日目当日出荷可能
C-ROGAN30-10-40	30	40	アルミ・ショアA70（黒色）	1個	1,570円( 1,727円 )	9日目～
C-ROGAN30-10-50	30	50	アルミ・ショアA70（黒色）	1個	1,570円( 1,727円 )	在庫品1日目当日出荷可能
C-ROGAN40-10-20	40	20	アルミ・ショアA70（黒色）	1個	1,680円( 1,848円 )	9日目～
C-ROGAN40-10-30	40	30	アルミ・ショアA70（黒色）	1個	1,850円( 2,035円 )	9日目～
C-ROGAN40-10-40	40	40	アルミ・ショアA70（黒色）	1個	1,850円( 2,035円 )	9日目～
C-ROGAN40-10-50	40	50	アルミ・ショアA70（黒色）	1個	1,850円( 2,035円 )	在庫品1日目当日出荷可能
C-ROGAN40-10-100	40	100	アルミ・ショアA70（黒色）	1個	2,380円( 2,618円 )	9日目～
C-ROGAN50-15-30	50	30	アルミ・ショアA70（黒色）	1個	1,990円( 2,189円 )	在庫品1日目当日出荷可能
C-ROGAN50-15-40	50	40	アルミ・ショアA70（黒色）	1個	1,990円( 2,189円 )	9日目～
C-ROGAN50-15-50	50	50	アルミ・ショアA70（黒色）	1個	1,990円( 2,189円 )	9日目～
C-ROGAN50-15-100	50	100	アルミ・ショアA70（黒色）	1個	2,310円( 2,541円 )	在庫品1日目当日出荷可能
C-ROGSN20-8-20	20	20	ステンレス・ショアA70（黒色）	1個	1,480円( 1,628円 )	9日目～
C-ROGSN20-8-30	20	30	ステンレス・ショアA70（黒色）	1個	1,530円( 1,683円 )	9日目～
C-ROGSN20-8-40	20	40	ステンレス・ショアA70（黒色）	1個	1,530円( 1,683円 )	9日目～
C-ROGSN20-8-50	20	50	ステンレス・ショアA70（黒色）	1個	1,530円( 1,683円 )	9日目～
C-ROGSN25-8-20	25	20	ステンレス・ショアA70（黒色）	1個	1,570円( 1,727円 )	9日目～
C-ROGSN25-8-30	25	30	ステンレス・ショアA70（黒色）	1個	1,650円( 1,815円 )	9日目～
C-ROGSN25-8-40	25	40	ステンレス・ショアA70（黒色）	1個	1,650円( 1,815円 )	9日目～
C-ROGSN25-8-50	25	50	ステンレス・ショアA70（黒色）	1個	1,650円( 1,815円 )	9日目～
C-ROGSN30-10-20	30	20	ステンレス・ショアA70（黒色）	1個	1,630円( 1,793円 )	9日目～
C-ROGSN30-10-30	30	30	ステンレス・ショアA70（黒色）	1個	1,750円( 1,925円 )	9日目～
C-ROGSN30-10-40	30	40	ステンレス・ショアA70（黒色）	1個	1,750円( 1,925円 )	9日目～
C-ROGSN30-10-50	30	50	ステンレス・ショアA70（黒色）	1個	1,750円( 1,925円 )	9日目～
C-ROGSN40-10-20	40	20	ステンレス・ショアA70（黒色）	1個	1,910円( 2,101円 )	9日目～
C-ROGSN40-10-30	40	30	ステンレス・ショアA70（黒色）	1個	2,170円( 2,387円 )	9日目～
C-ROGSN40-10-40	40	40	ステンレス・ショアA70（黒色）	1個	2,170円( 2,387円 )	9日目～
C-ROGSN40-10-50	40	50	ステンレス・ショアA70（黒色）	1個	2,170円( 2,387円 )	在庫品1日目当日出荷可能
C-ROGSN40-10-100	40	100	ステンレス・ショアA70（黒色）	1個	2,640円( 2,904円 )	9日目～
C-ROGSN50-15-30	50	30	ステンレス・ショアA70（黒色）	1個	2,430円( 2,673円 )	9日目～
C-ROGSN50-15-40	50	40	ステンレス・ショアA70（黒色）	1個	2,430円( 2,673円 )	9日目～
C-ROGSN50-15-50	50	50	ステンレス・ショアA70（黒色）	1個	2,430円( 2,673円 )	在庫品1日目当日出荷可能
C-ROGSN50-15-100	50	100	ステンレス・ショアA70（黒色）	1個	2,970円( 3,267円 )	9日目～
C-ROUAN20-8-20	20	20	アルミ・ショアA90（緑色）	1個	1,300円( 1,430円 )	9日目～
C-ROUAN20-8-30	20	30	アルミ・ショアA90（緑色）	1個	1,330円( 1,463円 )	9日目～
C-ROUAN20-8-40	20	40	アルミ・ショアA90（緑色）	1個	1,330円( 1,463円 )	9日目～
C-ROUAN20-8-50	20	50	アルミ・ショアA90（緑色）	1個	1,330円( 1,463円 )	9日目～
C-ROUAN25-8-20	25	20	アルミ・ショアA90（緑色）	1個	1,350円( 1,485円 )	9日目～
C-ROUAN25-8-30	25	30	アルミ・ショアA90（緑色）	1個	1,390円( 1,529円 )	9日目～
C-ROUAN25-8-40	25	40	アルミ・ショアA90（緑色）	1個	1,390円( 1,529円 )	9日目～
C-ROUAN25-8-50	25	50	アルミ・ショアA90（緑色）	1個	1,390円( 1,529円 )	9日目～
C-ROUAN30-10-20	30	20	アルミ・ショアA90（緑色）	1個	1,390円( 1,529円 )	9日目～
C-ROUAN30-10-30	30	30	アルミ・ショアA90（緑色）	1個	1,440円( 1,584円 )	9日目～
C-ROUAN30-10-40	30	40	アルミ・ショアA90（緑色）	1個	1,440円( 1,584円 )	9日目～
C-ROUAN30-10-50	30	50	アルミ・ショアA90（緑色）	1個	1,440円( 1,584円 )	9日目～
C-ROUAN40-10-20	40	20	アルミ・ショアA90（緑色）	1個	1,530円( 1,683円 )	9日目～
C-ROUAN40-10-30	40	30	アルミ・ショアA90（緑色）	1個	1,680円( 1,848円 )	9日目～
C-ROUAN40-10-40	40	40	アルミ・ショアA90（緑色）	1個	1,680円( 1,848円 )	9日目～
C-ROUAN40-10-50	40	50	アルミ・ショアA90（緑色）	1個	1,680円( 1,848円 )	9日目～
C-ROUAN40-10-100	40	100	アルミ・ショアA90（緑色）	1個	2,380円( 2,618円 )	9日目～
C-ROUAN50-15-30	50	30	アルミ・ショアA90（緑色）	1個	1,830円( 2,013円 )	9日目～

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
