Nシリーズ 安全柵ユニット（低ハイトタイプ）

Nシリーズ 安全柵ユニット（低ハイトタイプ）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

【特長】・ミスミの従来品よりも安価で軽量な安全柵になります・2023年4月より...

詳細情報を確認する

  • 出荷形態：
    組立品
  • 柵・扉 種類：
    固定
  • パネルタイプ：
    一枚パネル
  • フレーム材質：
    アルミ
  • 材質証明書：
    非対象

(i)ご注意

  • 組立出荷のみの取り扱いになります。また、組立の締結にタッピングビスを使用しているため、再組立できません。
  • Nシリーズ安全柵ユニットでは、ご利用頻度の高い標準形状を、指定寸法と比較し安価な価格設定でご用意しています。
  • Nシリーズ安全柵ユニット（上下同パネルタイプ/上下別パネルタイプ）はこちら（上下同パネルタイプ、上下別パネルタイプ）。
  • 数量によりパレット出荷（車上渡しでお客様にてフォークリフトご用意のうえ荷下ろし）になる可能性がございます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定68件の候補があります。

Loading...

外形図・規格表

外形図

K−NFUA（シルバータイプ組立出荷）
K−NFUAY（黄色タイプ組立出荷）
[ ! ]組立出荷のみの取り扱いになりますので、型式に「K-」が付きます。
[ ! ]タッピングビスで締結した商品の組立出荷になります。ばらして使用することは推奨いたしません。
[ ! ]Nシリーズ　梁フレームの溝形状は全て6シリーズ用になります。
　　40角(8シリーズ)をご選定の場合でも、梁フレームには30角(6シリーズ用)のナットをご使用ください。
[ ! ]溝位置は中材別で異なります。
[ ! ](A)部は追加工参照ください。
[ ! ]ホワイトボードをご使用の際、マーカー痕や汚れをシンナーでふき取ることは劣化の原因となるためおやめください。
[ ! ]ブラウンスモークパネルは溶接光やレーザー光を遮光する用途ではご使用いただけません。外部から見えにくくする用途に適しております。パネルの詳細について>>こちら
[ ! ]オレンジパネルはレーザー光を遮光する用途ではご使用いただけません。
[ ! ]オレンジパネルは溶接光で特に有害とされる紫外線(200～380nm)、可視光の青色光(380～530nm)の遮光が可能です。
JIS T 8141規定の遮光度番号の保証はしていないため、溶接面・溶接眼鏡のような個人用保護具としてはご使用いただけません。
[ ! ]シルバータイプのフレームはアルマイト処理されています。記載のない塗装色に関しては特注を含めお取り扱いがありません。
[ ! ]絞り込み条件で指定できない寸法をご希望の場合は、下記「カタログ規格外品サービス」にてお問い合わせください。
[ ! ]Nシリーズ 安全柵ユニット（上下同パネルタイプ）は>>こちら。

規格表

型式−フェンスネット
パネル
複合板		−W−D−H
K-NFUA6−50B−W500−D700−H100
型式選択W
(幅)
指定
1mm単位		D
(高さ)
指定
1mm単位		H
(脚下部
高さ)
選択
mm		T
TYPEｼﾘｰｽﾞフェンスネット
(線径φ3.2)		パネル(t=3)複合板
(t＝3)		なし
透明ブラウンスモークオレンジ
K-NFUA
(シルバータイプ組立出荷)		630B
(ピッチ30mm
黒)

30S
(ピッチ30mm
シルバ－)

50B
(ピッチ50mm
黒)

50S
(ピッチ50mm
シルバー)		PET3
(PET
3mm透明)

AC3
(アクリル
3mm透明)

PC3
(ポリカーボネート
3mm透明)

ST３
(制電塩ビ
3mm透明)		BPET3
(PET3mm
ブラウンスモーク)

BAC3
(アクリル3mm
ブラウンスモーク)

BPC3
(ポリカーボネート3mm
ブラウンスモーク)		DPET3
(PET
3mmオレンジ)

DAC3
(アクリル
3mmオレンジ)

DST3
(制電塩ビ
3mmオレンジ)		FS3
(複合板
3mmシルバー)

FB3
(複合板
3mm黒)

WB3
(ホワイトボード
3mm白)		N
(パネルなし)
160
～
1500		500
～
1030		0

100

120

150		30
840
K-NFUAY
(黄色タイプ組立出荷)		630
840
[ ! ]ブラウンスモークパネルは、筐体専用樹脂（PET・アクリル・ポリカーボネート）を使用しており、既存品（PET・アクリル・ポリカーボネート）と色味が異なりますので、ご注意ください。
■構成部品
型式構成部品
フェンスネット
パネル
複合板		フレーム
F：フェンス用
P：パネル用		締結部品
TYPEｼﾘｰｽﾞタッピングビス数量
K-NFUA
(シルバータイプ組立出荷)		6フェンスネット
黒
(FENP)


フェンスネット
シルバー
(FENM)


樹脂パネル


複合板		NFFS6-3030
NFFH（F/P/M）6-2540		＜サイズ＞
M径：4.5
長さ：70

<材質>
SUS410		4
8NFFS8-4040
NFFH（F/P/M）6-2540
K-NFUAY
(黄色タイプ組立出荷)		6NFFSY6-3030
NFFH（F/P/M）Y6-2540
8NFFSY8-4040
NFFH（F/P/M）Y6-2540
NFFHF（Y）6-2540：フェンス用安全柵フレーム、NFFHP（Y）6-2540：パネル用安全柵フレーム
フレーム材質：A6063S-T5

追加工

型式-フェンスネット
パネル
複合板		-W-D-H-(追加工
Code		)
K-NFUA6-FS3-W500-D700-H100 - UTP
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
AlteractionCodeSpec.\/1Code
下端面タップ加工UTP図面（A）部にタップ穴加工を行います。360
6シリーズM8深さ24(並目)
8シリーズM12深さ36(並目)

選定サポート情報

■中材種類
中材の種類線径・厚み色特徴
フェンスフェンスネット_50ピッチ3.2mm黒・シルバー隙間:50×50ｍｍ、拳が入らない
黒　材質：SS400、表面処理：ポリエチレン樹脂系粉体焼付塗装
シルバー　材質：SS400、表面処理：三価クロメート
フェンスネット_30ピッチ3.2mm黒・シルバー隙間:30×30ｍｍ、指4本入らない
黒　材質：SS400、表面処理：ポリエチレン樹脂系粉体焼付塗装
シルバー　材質：SS400、表面処理：三価クロメート
パネルPET3mm透明 ・ オレンジ ・
ブラウンスモーク		耐衝撃性:○　耐薬品性:△　難燃性:×
制電塩ビ3mm透明 ・ オレンジ耐衝撃性:×　耐薬品性:◎　難燃性:◎
アクリル3mm透明 ・ オレンジ ・
ブラウンスモーク		耐衝撃性:×　耐薬品性:○　難燃性:×
ポリカーボネート3mm透明 ・
ブラウンスモーク		耐衝撃性:◎　耐薬品性:△　難燃性:△
複合板ホワイトボード3mm白芯材：白色発泡ポリプロピレン　表面：SGCC
表面塗装：アクリル樹脂系焼付塗装
マグネット張り付く、使用雰囲気温度:0～80℃
複合板3mm黒・シルバー芯材：黒色発泡ポリプロピレン樹脂　表面：A5052
表面塗装：ポリエステル樹脂系焼付塗装
使用雰囲気温度:0～80℃

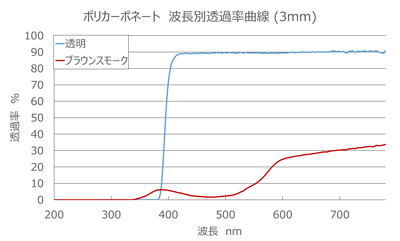

■波長別透過率曲線

         [ ! ]実測値であり保証値ではありません。

■溶接遮光に使用した場合のパネル色比較 (材質：PET3mm、MIG溶接にて同一条件下で撮影)
透明ブラウンスモークオレンジ

関連部品


アジャスタパッド・アンカー
フレームキャップ
カテゴリページ
代表商品
画像

ラインナップ

種類
低ハイトタイプ
上下同パネルタイプ
上下別パネルタイプ
出荷日
安全柵ユニット
部材品：3日目出荷
組立品：4日目出荷
Hシリーズ






組立品：4日目出荷
（組立出荷のみ）
低価格安全柵ユニット
Nシリーズ




本商品

製品比較情報

HシリーズとNシリーズの違い

①NシリーズはHシリーズから　専用設計で強度を担保しつつ、従来品から低価格化！
  Nシリーズはアルミ使用料を減らし、さらなる軽量化を実現しました。
  組立出荷のみの対応となりますが、Hシリーズ部材出荷品（未組立品）からさらに安価になっています。
  NシリーズはHシリーズより軽量ですが、JIS参考試験を実施し十分な強度が確保できている点を確認しております。
  強度情報はコチラをご覧ください
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Hシリーズ・Nシリーズ　価格・質量比較

Hシリーズ
Nシリーズ
30角
40角
30角
40角
出荷形態
未組立品/組立品
組立品
価格(参考)
未組立品
13,589 円
15,421 円


組立品
16,715 円
18,351 円
10,750 円
12,430 円
柱フレーム
断面
質量　kg/m
0.70
1.08
0.64
0.95
断面2次モーメント lx　mm4
2.35×104
5.94×104
2.15×104
5.42×104
断面2次モーメント ly　mm4
2.28×104
5.99×104
2.09×104
5.41×104
梁フレーム
断面


質量　kg/m
0.69
1.02
0.69
断面2次モーメント lx　mm4
2.29×104
5.59×104
4.05×104
断面2次モーメント ly　mm4
2.14×104
5.57×104
1.67×104, 1.64×104, 1.66×104
価格は色：シルバー、30mmピッチ黒金網、W：1000、D：1850、H：150で比較した場合の参考値です。
Nシリーズの梁フレームは、①上面・下面：金網用　②上面・下面：パネル用　③上面：金網、下面：パネル用の3種ございます。
②柱フレームと梁フレームの締結方法
  • 締結方法をタップ追加工+ボルトから、タップ追加工無し＋タッピングビスに変更しております。
  • タッピングビス使用のためフレームの分解・再組み立てはできません。
  • 柱フレームと梁フレームでフレーム幅が異なるためフレーム間で段差がございます。
タッピングビス型式：CSPPNN-SUS-TP4.5-70
＜Hシリーズ・Nシリーズ締結方法比較＞ 
【Hシリーズ】【Nシリーズ】Nシリーズ・締結箇所イメージ図
タップ＋ボルト締結タッピングビス締結



[ ! ]＜溝形状＞
　　Nシリーズ　梁フレームの溝形状は全て6シリーズ用になります。
　　40角(8シリーズ)をご選定の場合でも、梁フレームには30角(6シリーズ用)のナットをご使用ください。
突起部の一部を
カットした状態での出荷
となります
■フェンスネット　突起部処理の違い
中材フェンスネットをご指定いただいた場合、Hシリーズ安全柵では、組立の都合上フェンスネットの突起部の一部をカットした状態での出荷となります。
