【エコノミーシリーズ】 RoHS対応 クランピングスクリュー ボールタイプ

【エコノミーシリーズ】 RoHS対応 クランピングスクリュー ボールタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 値下げ
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
93円 ～ 145円
税込価格
102円 ～ 160円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 24年11月29日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定14件の候補があります。

Loading...

外形図・規格表

外形図
寸法図
[ ! ]本商品のねじ精度は、GB 6G相当の市販ナットを用いて合否判断をしております。
[ ! ]エコノミーシリーズクランピングスクリューの先端ボールはいずれも回転できます。
規格表
注文例 型番－L
  C－RSM3－5.2

Type本体ボール
ボールタイプ[ M ]材質[ H ]硬度[ S ]表面処理[ M ]材質[ H ]硬度
C-RSMクロム合金鋼48HRC～四三酸化鉄皮膜SUS440C50～55HRC
[ ! ]防錆目的の場合は、ステンレス鋼SUS304材質の商品を優先して選択してください。防錆方法については、>>こちらを参照して下さい。

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番Ld1BℓS￥基準単価
TypeM
(並目ねじ)
C－RSM35.210.2  1.51.520.5145
46.510.516.5 2.3822.50.793
58.612.620.6 32.530.9
610.816.820.825.83.533.51.2
811.221.2  5451.7
製品比較情報
 当社類似品
RSM		エコノミーシリーズ
C-RSM
本体材質SCM435相当クロム合金鋼
本体硬度38～43HRC48HRC～
ボール材質SUJ2相当SUS440C
ボール硬度55～60HRC50～55HRC
RoHS10対応対応
使用例
使用例
機構名：

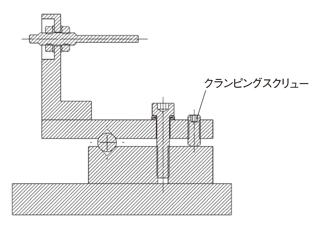

クランピングスクリューと鋼球を利用した角度調整機構

機構性能：
樹脂ケースを検査位置に置き、光電センサで樹脂ケースの穴が正常かを検査します。

クランピングスクリューの働き：
クランピングスクリューの上下位置を変更することで、
光電センサの照射角度を微調整します。
使用用途
・ボールタイプとアングルタイプとの組み合わせ：ボールが回転でき、調整が便利。
セットピースの使用例
使用方法
図解使用用途
使用用途クランピングスクリューの方向を調整することでワークの変位調整が可能です。
注意・禁止事項
①防錆目的の場合は、ステンレス鋼SUS304材質の商品を優先して選択してください。
 表面処理と防錆方法については、>>こちらを参照して下さい。
②エコノミーシリーズクランピングスクリューの先端ボールはいずれも回転できます。
③アングルタイプは半球が回転してしまいフラット面ではなく球面になっている場合があります。反転した場合は粘着テープと磁石を使用して半球を回転してください。また、反転するのがわずらわしい場合は反転防止タイプをご利用ください。

■クランピングスクリューとプランジャーとの違い
・プランジャーの仕組み：スプリングが内蔵され、先端ボールが荷重を受けると本体の内部沈み込み、離すと、スプリングの力でもとの状態に戻ります。

仮位置決め用

セットピースとプランジャーとの違い
クランピングスクリューの仕組み：スクリューの推力およびボールの点接触でワークの固定を行います。

ワークの
クランプや
角度調整

セットピースとプランジャーとの違い
関連資料
金属材料および表面処理の防錆性能については >>こちらを参照してください。
ねじ規格表 >>こちらを参照してください。
関連商品
【エコノミーシリーズ】 アジャストボルト 六角穴付 ローレットタイプ 【エコノミーシリーズ】 金属ワッシャ 並級 段付ボルト
アジャストボルト　六角穴付タイプ　ローレットタイプ 金属ワッシャ　並級／精密級　寸法フリー指定タイプ 段付ボルト
