【エコノミーシリーズ】 RoHS対応 平ベルト用プーリ ショートタイプ

【エコノミーシリーズ】 RoHS対応 平ベルト用プーリ ショートタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
750円 ～ 1,670円
税込価格
825円 ～ 1,837円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定35件の候補があります。

Loading...

外形図・規格表

特長
特長1：同軸度はφ0.05mm以内で、運転時のベルト振動を効率よく抑えることができます。
特長2：ローレット表面仕様を追加し、滑り止め能力が4.7倍アップ

平ベルト用プーリ静止摩擦力（N）

エコノミー
シリーズ
ローレット付

当社類似品ローレットなし

試験：ベルトとプーリの静摩擦試験
方法：平ベルトプーリを固定し、電気動力計を使用して
   同じ荷重下でベルトの静摩擦を測定
装置：電気動力計



当社類似品
エコノミーシリーズ

ローレットなし
ローレット付


※通常の使用においては、ベルトの摩耗量はローレット有無で
大きな差はありません。

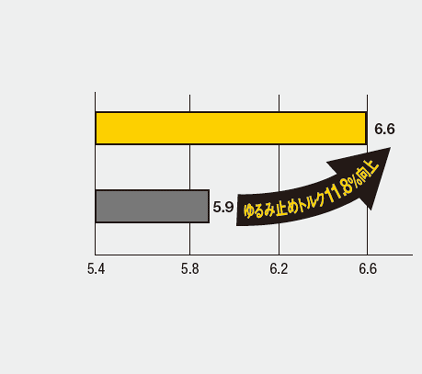

特徴3：タップ穴の角度を120°にすることで、ゆるみ止めトルクが11.8%向上しています。



ゆるみ止めトルク（N・ｍ）

タップ穴
(120°)

タップ穴
(90°

試験：滑りトルク試験
方法：プーリを固定し中心軸を回転させ、
   摺動する瞬間の回転トルクを測定
装置：トルクテスター



当社類似品エコノミーシリーズ
タップ穴(90°)タップ穴(120°)
d軸穴仕様
丸穴＋タップ
 P 



新JISキー溝＋タップ
 N·NK 

d軸穴仕様
丸穴＋タップ
 P 



新JISキー溝＋タップ
 N 

特徴4：エコノミーシリーズのローレット付は、当社類似品ローレットなしに比べ、滑り止め精度が4.7倍向上しています。
外形図

軸穴仕様

丸穴 + タップ
P

新JISキー溝 + タップ
N

■キー溝寸法
呼び番号dH7bJS9t公差
N88+0.015
0		3±0.01251.4+0.1
0
N1010
N1212+0.018
0		4±0.01501.8
規格表
注文例 型式（Type·D）－d－T
 C-HBPA20－P8－6

Type[ M ]材質[ S ]表面処理
ローレットなしローレット付
C−HBPAC−HBPAHアルミ合金白アルマイト
[ ! ]セットスクリューは付属しません。

■サイズ規格表
■ローレットなし
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番軸径TD1ℓℓ1M
(並目)		L￥
基準単価
TypeDd
P
(丸穴＋タップ)		N
(キー溝＋タップ)
C−HBPA20P5―616843T＋2880
11880
P8―6
11
30P6―1120843T＋21,040
P81,040
P10161,040
P126
40P10―1120843T＋21,180
30―N82120843T＋21,040
N1011
21
N1216
35―N121620843T＋21,150
40―N121120843T＋21,180
16
50―N1232301265T＋21,380

■ローレット付
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番軸径TD1ℓℓ1M
(並目)		L￥
基準単価
TypeDd
P
(丸穴＋タップ)		N
(キー溝＋タップ)
C−HBPAH20P5―1116843T＋2980
P8
30P6―1120843T＋21,100
P81,100
P1016
35P12―1120843T＋21,210
40P10―1120843T＋21,310
P1016
30―N82120843T＋21,310
N10111,310
161,310
211,100
N1216
35―N121620843T＋21,210
40―N121120843T＋21,310
161,310
321,310
50―N1232301265T＋21,670
製品比較情報
 当社類似品
HBPAなど		エコノミーシリーズ
C－HBPA
材質2000系アルミ合金/S45C相当／SUS304アルミ合金
表面処理白アルマイト
四三酸化鉄皮膜
無電解ニッケルメッキ
ウレタンライニング
表面処理なし		白アルマイト
外径D15～10020～50
RoHS10対応対応
使用例
ミスミ平ベルト用プーリ例
■機構名
2列平ベルトコンベア

■機構性能
自動搬送、手作業設備などでトレイによる搬送時に使用されるコンベア。

■平ベルト用プーリの働き
駆動用平ベルト用プーリと従動用平ベルト用アイドラで平ベルトを回すことで搬送を行います。

詳細は2列平ベルトコンベアをクリックしてください。
使用方法
■平ベルト用プーリの用途
使用方法
歯車と歯車の噛み合い簡易図平ベルト用プーリ、平ベルト用アイドラ、平ベルトとの噛み合いでワーク搬送の働きをします。平ベルト用アイドラはベルトを張る働きもします。
