【エコノミーシリーズ】 RoHS対応 タイミングプーリ T5 固定寸法タイプ

【エコノミーシリーズ】 RoHS対応 タイミングプーリ T5 固定寸法タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
910円 ～ 2,105円
税込価格
1,001円 ～ 2,316円

固定寸法から選択する旧規格の商品です。新規採用時は後継品のRoHS対応・寸法フ...

詳細情報を確認する

(i)ご注意

  • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定30件の候補があります。

Loading...

外形図・規格表

特長
RoHS対応・寸法フリー指定　でさらに選びやすくなったエコノミーシリーズタイミングプーリが発売開始！（商品ページはこちら）

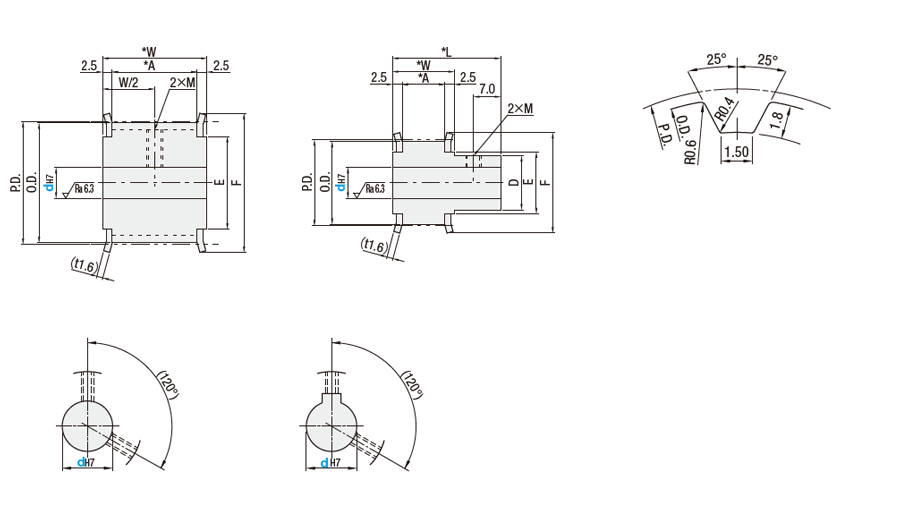

外形図
プーリ形状
A 形状
B 形状 標準歯形軸穴仕様
P 丸穴＋タップ
N 新JISキー溝＋タップ[ ! ]A形プーリの場合は山を避けるため
  タップ穴が120°近辺になります。[ ! ]キー溝の詳細寸法
[ ! ]キー溝と歯の位置関係は一定では
  ありません。
[ ! ]A形プーリの場合は山を避けるため
  タップ穴が120°近辺になります。（ピッチ：5.0mm）

[ M ]材質[ S ]表面処理
プーリフランジ
アルミ合金アルミ合金白アルマイト
[ ! ]フランジカシメ済です。
[ ! ]軸穴に表面処理が付かない場合があります。

■タップ穴寸法表
dH7
軸穴内径		2×M
(並目)		付属品
セットスクリュ−
5M3M3×3
6～12M4M4×3
13～15M5M5×4

■ベルト呼び幅・寸法　（*印参照)
mm呼び
T5100T5150T5200T5250
A11172227
W16222732
L28343944
規格表
注文例   型番ープーリ形状ー軸穴仕様・軸径
 CーTTPA16T5100ーAーP8

■P（丸穴＋タップ）【A形状】
型番プーリ形状軸穴仕様軸径O.D.P.D.EF
Type歯数種類・
呼び幅		d
T5100T5200
CーTTPA12T5100
T5200		AP
(丸穴＋タップ)		5・6・8ー18.2519.11224
148ー21.4522.281626
158ー23.0523.871828
168ー24.625.462032
188ー27.828.652233
20ー83131.832436
228ー34.2535.012740

【B形状】
型番プーリ形状軸穴仕様軸径O.D.P.D.DEF
Type歯数種類・
呼び幅		ｄ
T5100
C－TTPA14T5100BP
(丸穴＋タップ)		821.4522.28141626

■N（キー溝＋タップ）【A形状】
型番プーリ形状軸穴仕様軸径O.D.P.D.EF
Type歯数種類・
呼び幅		d
T5100T5150T5200T5250
CーTTPA14T5100
T5150
T5200
T5250		AN
(キー溝＋タップ)		8ーーー21.4522.281626
158ーーー23.0523.871828
16ーー8・NK10ー24.625.462032
188ーーー27.828.652233
208・1412・NK1012・15・NK10ー3131.832436
24ー15151237.438.23045
25ー12ーー3939.793045
26ー14・15ー1240.641.383548
[ ! ]新JISキー溝＋タップの軸穴径10で、キー溝幅4.0mm（高さ1.8mm）をご希望の場合はNK10とご指定ください。

【B形状】
型番プーリ形状軸穴仕様軸径O.D.P.D.DEF
Type歯数種類・
呼び幅		ｄ
T5100
C－TTPA22T5100BN
(キー溝＋タップ)		1234.2535.01242740

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
歯数￥基準単価
T5100T5150T5200T5250
P穴N穴P穴N穴P穴N穴P穴N穴
A
形状		B
形状		A
形状		B
形状		A
形状		B
形状		A
形状		B
形状		A
形状		B
形状		A
形状		B
形状		A
形状		B
形状		A
形状		B
形状
12910ーーーーーーーーーーーーーーー
149351,0801,095ーーーーーーーーーーーーー
15965ー1,125ーーーーーーーーーーーーー
16990ーーーーーーーーー1,330ーーーーー
181,005ー1,175ーーーーーーーーーーーーー
20ーー1,220ーーー1,320ー1,240ー1,415ーーーーー
221,190ーー1,550ーーーーーーーーーーーー
24ーーーーーー1,680ーーー1,810ーーー1,985ー
25ーーーーーー1,730ーーーーーーーーー
26ーーーーーー1,780ーーーーーーー2,105ー
製品比較情報
■当社類似品とエコノミーシリーズの違い

当社類似品
TTPA□□T5など
エコノミーシリーズ
C-TTPA□□T5
（本商品）		エコノミーシリーズでの類似品
E-TTPA□□T5
（後継品）
材質
プーリ
アルミ合金/S45C相当/SUS304
アルミ合金
アルミ合金
フランジ
アルミ合金/SPCC/SUS304
アルミ合金
アルミ合金
表面処理
白アルマイト/黒アルマイト
/硬質アルマイト/無電解ニッケルメッキ
/四三酸化鉄皮膜
白アルマイト
白アルマイト
寸法指定方法
フリー指定
固定寸法選択
フリー指定
軸穴仕様
8種類
3種類
H(丸穴)/P(丸穴＋タップ)
/N(キー溝＋タップ)
3種類
H(丸穴)/P(丸穴＋タップ)
/N(キー溝＋タップ)
追加工
選択可
不可
不可
付属品
（セットスクリュー）
あり
あり
あり
RoHS10
対応
対応
対応
■当社類似品との価格比較
  プライスダウン率価格例（9/1時点）型番：C-TTPA14T5100-B-P8

数量1個あたり
プライスダウン率
1ｰ
105%
1510%
2018%
3130%
5160%
20170%
数量当社類似品
（TTPA14T5100-B-P8）		本商品当社類似品比
プライスダウン率
11,800円1,080円40%
101,710円1,025円40%
151,620円972円40%
201,475円885円40%
311,260円756円40%
51900円432円52%
201900円324円64%
各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
