【エコノミーシリーズ】 RoHS対応 タイミングプーリ T10タイプ

【エコノミーシリーズ】 RoHS対応 タイミングプーリ T10タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,720円 ～ 3,015円
税込価格
1,892円 ～ 3,317円

【まとめ買いでお得】51個以上から大幅割引き！ミスミの低価格新ブランド【エコノ...

詳細情報を確認する

(i)ご注意

  • 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定16件の候補があります。

Loading...

外形図・規格表

特長

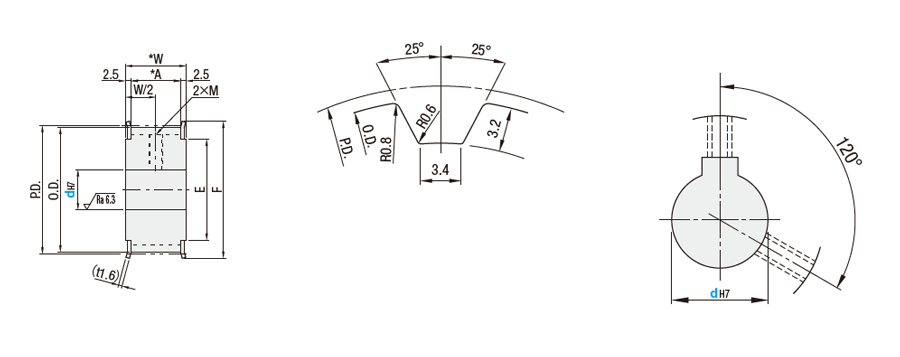

外径図
プーリ形状
A 形状 標準歯形 軸穴仕様
N 新JISキー溝 + タップ[ ! ]キー溝の詳細寸法
[ ! ]キー溝と歯の位置関係は一定ではありません。
[ ! ]山を避けるためタップ穴が120°近辺になります。 [ ! ]歯溝寸法は歯数によって若干変わります。 （ピッチ：10.0mm）

[ M ]材質[ S ]表面処理
プーリフランジ
アルミ合金アルミ合金白アルマイト
[ ! ]フランジカシメ済です。
[ ! ]軸穴に表面処理が付かない場合があります。

■タップ穴寸法表
dH7
軸穴内径		2×M
(並目)		付属品
セットスクリュ−
10～12M4M4×3
13～17M5M5×4
18～25M6M6×5

■ベルト呼び幅・寸法　（*印参照)
mm呼び
T10150T10200T10250T10300T10400T10500
A172227324353
W222732374858
規格表
注文例   型番ープーリ形状ー軸穴仕様・軸径
 CーTTPA14T10150ーAーNK10
 CーTTPA16T10300ーAーN14

■N（キー溝＋タップ）【A形状】
型番プーリ形状軸穴仕様軸径O.D.P.D.EF
Type歯数種類・呼び幅d
T10150T10200T10250T10300T10400T10500
CーTTPA14T10150AN
(キー溝＋タップ)		NK10ーーーーー42.744.563548
T10200
T10250
16T1030014・151620ーーー49.0550.934058
18T10400ー1816・20・22ーー1455.4557.34561
20T10500ー14・15152020・25ー61.863.665067
[ ! ]新JISキー溝＋タップの軸穴径10で、キー溝幅4.0mm（高さ1.8mm）をご希望の場合はNK10とご指定ください。

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
歯数￥基準単価
T10150T10200T10250T10300T10400T10500
N穴N穴N穴N穴N穴N穴
A
形状		A
形状		A
形状		A
形状		A
形状		A
形状
141,720ーーーーー
161,8601,9652,105ーーー
18ー2,1951,950ーー3,015
20ー2,1052,0452,3252,785ー
製品比較情報
■当社類似品とエコノミーシリーズの違い
 当社類似品
TTPAなど		エコノミーシリーズ
材質プーリアルミ合金/S45C相当/SUSU304アルミ合金
フランジアルミ合金/SPCC/SUSU304アルミ合金
表面処理白アルマイト/黒アルマイト/
硬質アルマイト/
無電解ニッケルメッキ/四三酸化鉄皮膜		白アルマイト
歯数(T)選定単位1歯単位指定選択
軸穴仕様

8種類

1種類
N（キー溝 + タップ穴）
繰り返し位置決め精度
（参考値）		高精度
±0.05		中精度
±0.1
付属品(セットスクリュー)
※軸穴P、N、C		ありあり
RoHS10対応対応
■当社類似品との価格比較
  プライスダウン率価格例（9/1時点）型番：C-TTPA16T10150-A-N14

数量1個あたり
プライスダウン率
1ｰ
105%
1540%
3155%
5160%
数量当社類似品
（TTPA16T10150-A-N14）		本商品当社類似品比
プライスダウン率
13,100円1,860円40%
102,944円1,766円40%
152,541円1,116円56%
312,170円837円61%
512,170円744円66%
各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
