【エコノミーシリーズ】 RoHS対応 防振ゴム 両端おねじタイプ

【エコノミーシリーズ】 RoHS対応 防振ゴム 両端おねじタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 値下げ
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
68円 ～ 430円
税込価格
75円 ～ 473円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定20件の候補があります。

Loading...

外形図・規格表

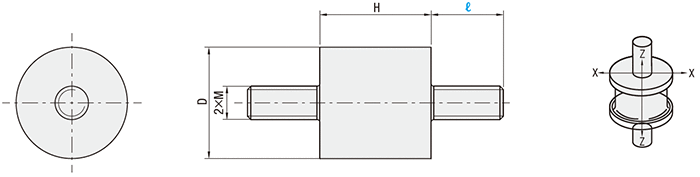

外形図

荷重方向イメージ図

【エコノミーシリーズ】 防振ゴム 両端おねじタイプ:外形図


[ ! ]X方向ばね定数は、（Z方向ばね定数×剛性比）によって求められます。
本体材質：天然ゴム
硬  度：ショアA60
金具材質：スチール
表面処理：亜鉛メッキ
規格表
注文例( Type ・ No.  - ℓ)
 C-VV2020-18
  ・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番ℓ
(呼び)		ℓ
(実寸)		DHM
(並目)		ショアA60￥基準単価
TypeNo.Z方向X方向剛性比
許容荷重標準荷重ばね定数N/mm
{kgf/cm}		許容荷重kx/kz
N{kgf}N{kgf}N{kgf}
C－VV080806688M3929.228～882.8～8.855181.80.268
1508101015M41201236～1163.6～11.672242.468
1615161525825.840～2464～24.682626.20.2468
20081818208M658858.8180～5601.8～56.035014114.1115
20151544744.770～4267～42.6142727.20.1689
2020203403440～3244～32.481616.10.18115
20303023323.320～2222～22.237373.70.16130
2515251559459.4190～56619～56.628313113.10.22115
2520207607690～7249～72.418115215.20.2115
2530305105140～4864～48.681828.20.16130
301520203015M81175117.5190～111919～111.937328228.20.24130
3020201000100140～95214～95.2238200200.2130
30252572572.570～6907～69.013812312.30.17175
3030306806860～6486～64.810810910.90.16175
4020232340202020202240～192424～192.448140440.40.2210
4025251774177.4338～169033.8～16933831931.90.18210
4030301499149.9120～142812～142.823827027360
4040252540M10126012680～12008～120.015020220.20.16390
503050303150315250～300025～300.050056756.70.18400
505050142014290～13529～135.216928428.40.2430
[ ! ]X方向ばね定数は、（Z方向ばね定数×剛性比）によって求められます。
商品特長
■当社類似品とエコノミーシリーズの比較
 当社類似品
BGOMA 		エコノミーシリーズ
本体材質天然ゴム天然ゴム
硬度ショアA60ショアA60
金具材質スチールスチール
表面処理三価クロメート亜鉛メッキ
許容荷重レンジ36～370092～3150
RoHS10対応対応
商品概要
高周波振動が発生する装置を使用する環境では、設備の動作精度を向上させるためにゴム振動減衰器がよく使われます。
ミスミブランドの防振ゴムは、高強度の天然ゴム製で、ラインナップが充実しており、設置環境に応じてめねじ/おねじ交替の方法で固定できます。
自動化装置、医療機器、精密試験装置など、さまざまなシーンに対応しています。
使用例
使用例  使用例
注意・禁止事項
・防振ゴムに白い粉が付着することがありますが、これはブルーム現象と呼ばれるゴムの性質によるものです。
 機能上問題ありません。拭き取ってしまうとゴムの劣化につながるため、そのままご利用ください。
関連商品
【エコノミーシリーズ】 防振ゴム おねじ・めねじタイプ 【エコノミーシリーズ】 防振ゴム 両端めねじタイプ 【エコノミーシリーズ】 防振ゴム 片端おねじタイプ
使用例 使用例 使用例

型番リスト

表示件数:
  1. 1
型番
最大許容荷重(範囲)(N)
接続ねじ M
厚さ(mm)
ばね定数(N/mm)
使用荷重範囲(N)
外径 D(φ)
最大許容荷重(N)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
～300
M3
8
55
28～88
08
92

1個

68円( 75円 )

在庫品1日目

当日出荷可能

～300
M4
8
72
36～116
15
120

1個

68円( 75円 )

在庫品1日目

当日出荷可能

～300
M4
15
82
40～246
16
258

1個

68円( 75円 )

在庫品1日目

当日出荷可能

301～700
M6
8
350
180～560
20
588

1個

115円( 127円 )

在庫品1日目

当日出荷可能

301～700
M6
15
142
70～426
20
447

1個

89円( 98円 )

在庫品1日目

当日出荷可能

301～700
M6
20
81
40～324
20
340

1個

115円( 127円 )

在庫品1日目

当日出荷可能

～300
M6
30
37
20～222
20
233

1個

130円( 143円 )

在庫品1日目

当日出荷可能

301～700
M6
15
283
190～566
25
594

1個

115円( 127円 )

在庫品1日目

当日出荷可能

701～2500
M6
20
181
90～724
25
760

1個

115円( 127円 )

在庫品1日目

当日出荷可能

301～700
M6
30
81
40～486
25
510

1個

130円( 143円 )

在庫品1日目

当日出荷可能

701～2500
M8
15
373
190～1119
30
1175

1個

130円( 143円 )

在庫品1日目

当日出荷可能

701～2500
M8
20
238
140～952
30
1000

1個

130円( 143円 )

在庫品1日目

当日出荷可能

701～2500
M8
25
138
70～690
30
725

1個

175円( 193円 )

在庫品1日目

当日出荷可能

301～700
M8
30
108
60～648
30
680

1個

175円( 193円 )

在庫品1日目

当日出荷可能

701～2500
M8
20
481
240～1924
40
2020

1個

210円( 231円 )

在庫品1日目

当日出荷可能

701～2500
M8
25
338
338～1690
40
1774

1個

210円( 231円 )

在庫品1日目

当日出荷可能

701～2500
M8
30
238
120～1428
40
1499

4個

360円( 396円 )

13日目～

701～2500
M10
40
150
80～1200
40
1260

1個

390円( 429円 )

在庫品1日目

当日出荷可能

2501～5500
M10
30
500
250～3000
50
3150

1個

400円( 440円 )

在庫品1日目

当日出荷可能

701～2500
M10
50
169
90～1352
50
1420

4個

430円( 473円 )

13日目～
