ミスミ

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応 防振ゴム おねじ・めねじタイプ

【エコノミーシリーズ】 RoHS対応 防振ゴム おねじ・めねじタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 値下げ
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
82円 ～ 480円
税込価格
90円 ～ 528円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定20件の候補があります。

Loading...

外形図・規格表

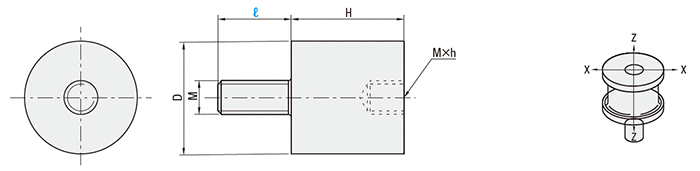

外形図

荷重方向イメージ図

【エコノミーシリーズ】 防振ゴム おねじ・めねじタイプ:外形図


本体材質：天然ゴム
硬  度：ショアA60
金具材質：スチール
表面処理：亜鉛メッキ
規格表
注文例型式（Type ・ No. - ℓ）
 C-VD2020-18
 ・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番ℓM
(並目)		DHhショアA60¥基準単価
TypeNo.Z方向X方向剛性比
許容荷重標準荷重ばね定数N/mm
{kgf/cm}		許容荷重kx/kz
N{kgf}N{kgf}N{kgf}
C−VD080806M388312112.136～1153.6～11.572242.40.282
100810M410412312.337～1173.7～11～773252.582
1615161526826.843～2254.3～22.585646.40.2482
201518M62064604673～4387.3～43.814611011130
20202035335.342～3364.2～33.684565.60.16130
20252529429.428～2802.8～2856535.30.18130
20303023923.919～2281.9～22.838383.80.16180
251525151235123.5147～117614.7～117.629427227.20.22155
2520207907994～7529.4～75.218815815.80.2155
25303053653.643～5104.3～5185868.60.16180
301520M8301581203120.3191～114619.1～114.638228928.90.24190
30202094194.1112～89611.2～89.622418818.80.2190
30252575175.172～7157.2～71.514312812.80.17215
30303070670.656～6725.6～67.211211311.30.16215
40202340202075207.5247～197624.7～197.649441541.50.2230
4025251827182.7174～174017.4～17434832932.90.18230
403030101550155123～147612.3～147.624624824.80.16400
404025M10401285128.577～12247.7～122.415323123.10.18440
503050303251325.1258～309625.8～309.651671571.50.22450
5050501817181.787～17308.7～17317336336.30.2480
[ ! ]X方向ばね定数は、（Z方向ばね定数×剛性比）によって求められます。
商品特長
■当社類似品とエコノミーシリーズの比較
 当社類似品
BGONA 		エコノミーシリーズ
本体材質天然ゴム天然ゴム
硬度ショアA60ショアA60
金具材質スチールスチール
表面処理三価クロメート亜鉛メッキ
許容荷重レンジ36～370092～3150
RoHS10対応対応
商品概要
高周波振動が発生する装置を使用する環境では、設備の動作精度を向上させるためにゴム振動減衰器がよく使われます。
ミスミブランドの防振ゴムは、高強度の天然ゴム製で、ラインナップが充実しており、設置環境に応じてめねじ/おねじ交替の方法で固定できます。
自動化装置、医療機器、精密試験装置など、さまざまなシーンに対応しています。
使用例
使用例  使用例
注意・禁止事項
・防振ゴムに白い粉が付着することがありますが、これはブルーム現象と呼ばれるゴムの性質によるものです。
 機能上問題ありません。拭き取ってしまうとゴムの劣化につながるため、そのままご利用ください。
関連商品

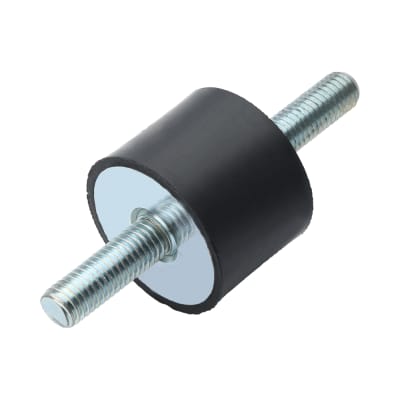

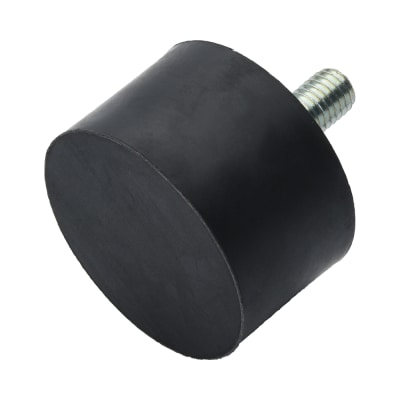

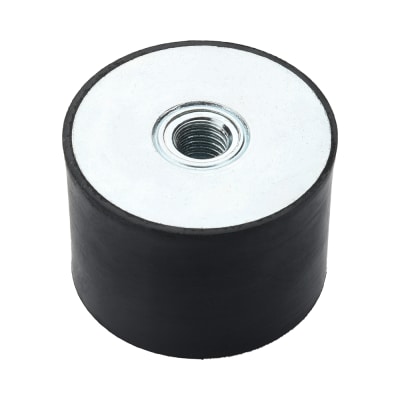

【エコノミーシリーズ】 防振ゴム 両端おねじタイプ 【エコノミーシリーズ】 防振ゴム 両端めねじタイプ 【エコノミーシリーズ】 防振ゴム 片端おねじタイプ
使用例 使用例 使用例

型番リスト

表示件数:
  1. 1
型番
最大許容荷重(範囲)(N)
接続ねじ M
厚さ(mm)
ばね定数(N/mm)
使用荷重範囲(N)
外径 D(φ)
最大許容荷重(N)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
～300
M3
8
72
36～115
08
121

1個

82円( 90円 )

在庫品1日目

当日出荷可能

～300
M4
8
73
37～117
10
123

1個

82円( 90円 )

在庫品1日目

当日出荷可能

～300
M4
15
85
43～225
16
268

1個

82円( 90円 )

在庫品1日目

当日出荷可能

301～700
M6
15
146
73～438
20
353

1個

130円( 143円 )

在庫品1日目

当日出荷可能

～300
M6
20
84
42～336
20
294

1個

130円( 143円 )

在庫品1日目

当日出荷可能

301～700
M6
25
56
28～280
20
460

1個

130円( 143円 )

在庫品1日目

当日出荷可能

～300
M6
30
38
19～228
20
239

1個

180円( 198円 )

在庫品1日目

当日出荷可能

701～2500
M6
15
294
147～1176
25
1235

1個

155円( 171円 )

在庫品1日目

当日出荷可能

701～2500
M6
20
188
94～752
25
790

1個

155円( 171円 )

在庫品1日目

当日出荷可能

301～700
M6
30
85
43～510
25
536

1個

180円( 198円 )

在庫品1日目

当日出荷可能

701～2500
M8
15
382
191～1146
30
1203

1個

190円( 209円 )

在庫品1日目

当日出荷可能

701～2500
M8
20
224
112～896
30
941

1個

190円( 209円 )

在庫品1日目

当日出荷可能

701～2500
M8
25
143
72～715
30
751

1個

215円( 237円 )

在庫品1日目

当日出荷可能

701～2500
M8
30
112
56～672
30
706

1個

215円( 237円 )

在庫品1日目

当日出荷可能

701～2500
M8
20
494
247～1976
40
2075

1個

230円( 253円 )

在庫品1日目

当日出荷可能

701～2500
M8
25
348
174～1740
40
1827

1個

230円( 253円 )

在庫品1日目

当日出荷可能

701～2500
M8
30
246
123～1476
40
1550

1個

400円( 440円 )

在庫品1日目

当日出荷可能

701～2500
M10
40
153
77～1224
40
1285

4個

440円( 484円 )

13日目～

2501～5500
M10
30
516
258～3096
50
3251

1個

450円( 495円 )

在庫品1日目

当日出荷可能

701～2500
M10
50
173
87～1730
50
1817

4個

480円( 528円 )

13日目～

  1. 1

Loading...

詳細情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【エコノミーシリーズ】 RoHS対応 防振ゴム おねじ・めねじタイプ

【エコノミーシリーズ】 RoHS対応 防振ゴム おねじ・めねじタイプ

    【エコノミーシリーズ】 RoHS対応 防振ゴム 両端めねじタイプ

    【エコノミーシリーズ】 RoHS対応 防振ゴム 両端めねじタイプ

      【エコノミーシリーズ】 RoHS対応 防振ゴム 両端おねじタイプ

      【エコノミーシリーズ】 RoHS対応 防振ゴム 両端おねじタイプ

        【エコノミーシリーズ】 RoHS対応 防振ゴム 片端めねじタイプ

        【エコノミーシリーズ】 RoHS対応 防振ゴム 片端めねじタイプ

          【エコノミーシリーズ】 RoHS対応 防振ゴム 片端おねじタイプ

          【エコノミーシリーズ】 RoHS対応 防振ゴム 片端おねじタイプ

            防振ゴム　－めねじXおねじ止めタイプ/めねじXプレート止めタイプ－

            防振ゴム　－めねじXおねじ止めタイプ/めねじXプレート止めタイプ－

              【エコノミーシリーズ】 RoHS対応 防振ゴム 衝突防止タイプ

              【エコノミーシリーズ】 RoHS対応 防振ゴム 衝突防止タイプ

                防振ゴム（グロメット）

                防振ゴム（グロメット）

                  防振ゴム（片側オネジ）（VD4）

                  防振ゴム（片側オネジ）（VD4）

                    防振ゴム（片側メネジ）（VD5）

                    防振ゴム（片側メネジ）（VD5）

                      防振ゲル（芯金ステンレス）　－めねじXおねじ止めタイプ－

                      防振ゲル（芯金ステンレス）　－めねじXおねじ止めタイプ－

                        【クリーン洗浄品】防振ゲル－めねじ・おねじ止めタイプ－

                        【クリーン洗浄品】防振ゲル－めねじ・おねじ止めタイプ－

                          インシュレーター 両端おねじタイプ

                          インシュレーター 両端おねじタイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ＮＯＫ イマオコーポレーション イマオコーポレーション ミスミ ミスミ タイカ
                            通常価格 82円～ 86円～ 68円～ 86円～ 86円～ 290円～ 440円～ 338円～ 108円～ 108円～ 3,340円 4,390円 2,113円～
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 3日目   在庫品1日目   当日出荷可能
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） - - - RoHS対応（10物質） RoHS対応（10物質） -
                            特性・用途 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし - - - 該当なし クリーン洗浄 -
                            種類 防振ゴム 防振ゴム 防振ゴム 防振ゴム 防振ゴム 防振ゴム 防振ゴム 防振ブッシュ 防振ゴム 防振ブッシュ 防振ゲル 防振ゲル 防振ゲル
                            材質 天然ゴム 天然ゴム 天然ゴム 天然ゴム 天然ゴム 天然ゴム 天然ゴム ハイダンピングラバー 天然ゴム（NR） 天然ゴム（NR） シリコーン シリコーン シリコーン
                            接続形状 めねじXおねじ止めタイプ 両端めねじ 両端おねじ止めタイプ 片端めねじ おねじ - おねじ 通し穴 片端おねじ 片端めねじ めねじXおねじ止めタイプ めねじXおねじ止めタイプ 両端おねじ
