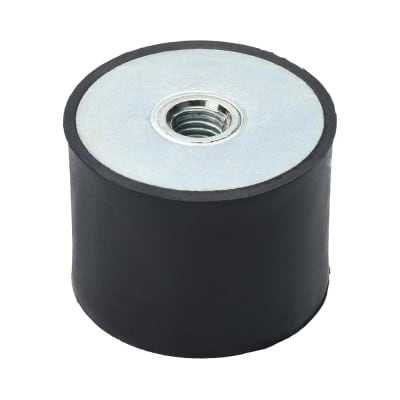

【エコノミーシリーズ】 RoHS対応 防振ゴム 両端めねじタイプ

【エコノミーシリーズ】 RoHS対応 防振ゴム 両端めねじタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 値下げ
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
86円 ～ 490円
税込価格
95円 ～ 539円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定20件の候補があります。

Loading...

外形図・規格表

外形図

荷重方向イメージ図

【エコノミーシリーズ】 防振ゴム 両端めねじタイプ:外形図

本体材質：天然ゴム
硬  度：ショアA60
金具材質：スチール
表面処理：亜鉛メッキ
規格表
注文例型式（Type ・ No. - h）
 C-DD2020-6
 ・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番hDHM
(並目)		ショアA60￥基準単価
TypeNo.Z方向X方向剛性比
許容荷重標準荷重ばね定数N/mm
{kgf/cm}		許容荷重kx/kz
N{kgf}N{kgf}N{kgf}
C－DD141341413M421521.537～2043.7～20.473474.70.2286
1615161527127.143～2584.3～25.886606.086
2015620M646646.674～4447.4～44.414810310.386
20202036136.143～3444.3～34.486585.80.16130
20252529929.929～2852.9～28.557545.40.18130
20303023923.919～2281.9～22.838383.80.16130
2515251594594.5150～90015～9030020820.80.22170
25202081581.597～7769.7～77.619416316.30.2170
25252562562.560～5956～59.511911211.20.18170
25303056156.145～5344.5～53.489909.00.16170
302083020M81008100.8120～96012～9624020220.20.2185
30252577777.774～7407.4～7414814014.00.18185
30303072572.558～6905.8～6911511611.60.16205
30404068068.041～6484.1～64.88113613.60.2205
402040202134213.4254～203225.4～203.250838438.40.18250
4028281664166.4142～158514.2～158.528326626.60.16250
4030301575157.5125～150012.5～15025025225.2410
40401040M101161116.179～11067.9～110.615818618.6440
503050302751275.1262～262026.2～26252460560.50.22450
5050501869186.989～17808.9～17817833633.60.18490
[ ! ]X方向ばね定数は、（Z方向ばね定数×剛性比）によって求められます。
商品概要
高周波振動が発生する装置を使用する環境では、設備の動作精度を向上させるためにゴム振動減衰器がよく使われます。
ミスミブランドの防振ゴムは、高強度の天然ゴム製で、ラインナップが充実しており、設置環境に応じてめねじ/おねじ交替の方法で固定できます。
自動化装置、医療機器、精密試験装置など、さまざまなシーンに対応しています。
使用例
使用例  使用例
注意・禁止事項
・防振ゴムに白い粉が付着することがありますが、これはブルーム現象と呼ばれるゴムの性質によるものです。
 機能上問題ありません。拭き取ってしまうとゴムの劣化につながるため、そのままご利用ください。
関連商品
【エコノミーシリーズ】 防振ゴム 両端おねじタイプ 【エコノミーシリーズ】 防振ゴム おねじ・めねじタイプ 【エコノミーシリーズ】 防振ゴム 片端めねじタイプ
使用例 使用例 使用例


型番リスト

表示件数:
  1. 1
型番
最大許容荷重(範囲)(N)
接続ねじ M
厚さ(mm)
ばね定数(N/mm)
使用荷重範囲(N)
外径 D(φ)
最大許容荷重(N)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
～300
M4
13
73
37～204
14
215

1個

86円( 95円 )

在庫品1日目

当日出荷可能

～300
M4
15
86
43～258
16
271

1個

86円( 95円 )

在庫品1日目

当日出荷可能

301～700
M6
15
148
74～444
20
466

1個

86円( 95円 )

在庫品1日目

当日出荷可能

301～700
M6
20
86
43～344
20
361

1個

130円( 143円 )

在庫品1日目

当日出荷可能

～300
M6
25
57
29～285
20
299

1個

130円( 143円 )

在庫品1日目

当日出荷可能

～300
M6
30
38
19～228
20
239

1個

130円( 143円 )

在庫品1日目

当日出荷可能

701～2500
M6
15
300
150～900
25
945

4個

170円( 187円 )

9日目～

701～2500
M6
20
194
97～776
25
815

1個

170円( 187円 )

在庫品1日目

当日出荷可能

301～700
M6
25
119
60～595
25
625

1個

170円( 187円 )

在庫品1日目

当日出荷可能

301～700
M6
30
89
45～534
25
561

1個

170円( 187円 )

在庫品1日目

当日出荷可能

701～2500
M8
20
240
120～960
30
1008

1個

185円( 204円 )

在庫品1日目

当日出荷可能

701～2500
M8
25
148
74～740
30
777

1個

185円( 204円 )

在庫品1日目

当日出荷可能

701～2500
M8
30
115
58～690
30
725

1個

205円( 226円 )

在庫品1日目

当日出荷可能

301～700
M8
40
81
41～648
30
680

1個

205円( 226円 )

在庫品1日目

当日出荷可能

701～2500
M8
20
508
254～2032
40
2134

1個

250円( 275円 )

在庫品1日目

当日出荷可能

701～2500
M8
28
283
142～1585
40
1664

4個

250円( 275円 )

9日目～

701～2500
M8
30
250
125～1500
40
1575

4個

410円( 451円 )

13日目～

701～2500
M10
40
158
79～1106
40
1161

4個

440円( 484円 )

13日目～

2501～5500
M10
30
524
262～2620
50
2751

4個

450円( 495円 )

13日目～

701～2500
M10
50
178
89～1780
50
1869

4個

490円( 539円 )

13日目～

  1. 1

Loading...

詳細情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
