【エコノミーシリーズ】 RoHS対応 平型蝶番 ステンレス
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 120円 ～ 610円
- 税込価格
- 132円 ～ 671円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
(i)ご注意
- 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は24年3月時点の情報になります。

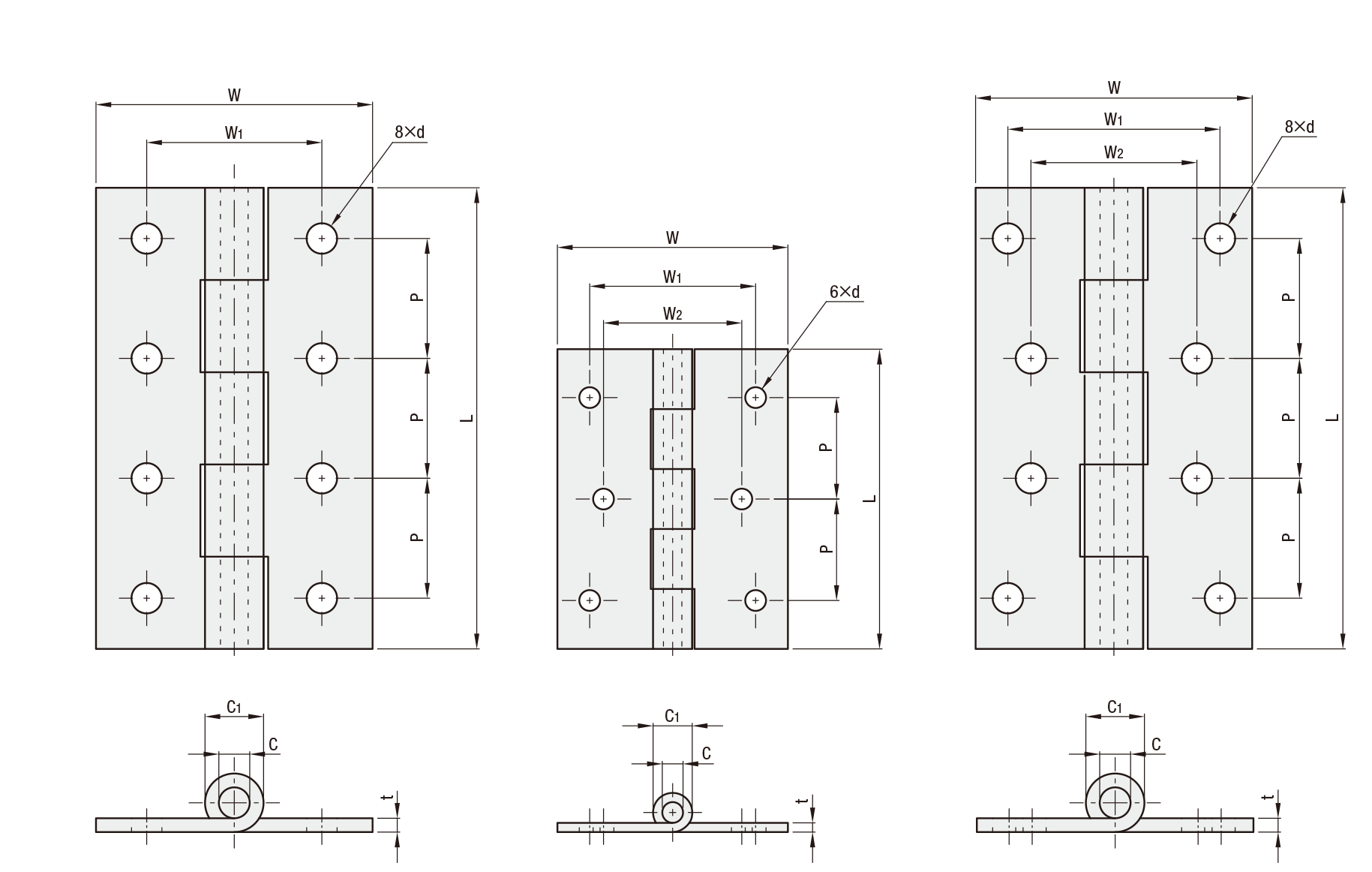

外形図・規格表
形状No. A 形状No.
C 形状No.
B
| Type | [M] 材質 | 表面仕上げ | |
| C-HHSN | SUS304 | ショットブラスト | |
| 型式 | （Type ・ No.） |
| C-HHSN65A |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | 形状 No． | 片側 穴数 | L | W | W1 | W2 | P | C | C1 | t | d | 割数 | ＊許容荷重 | 質量 (g) | ￥基準単価 | ||
| Type | No. | (kg) | (N) | ||||||||||||||
| C－HHSN | 25 | A | 2 | 25 | 20 | 12 | － | 16 | 2 | 3.8 | 0.8 | 3.4 | 3 | 1 | 9.8 | 6 | 120 |
| 30 | 30 | 22 | 7 | 140 | |||||||||||||
| 40 | 40 | 30 | 22 | 28 | 3 | 6.4 | 1.5 | 6 | 58.8 | 12 | 140 | ||||||
| 50 | 50 | 36 | 4.5 | 5 | 7 | 68.6 | 16 | 180 | |||||||||
| 65A | 3 | 65 | 50 | 30 | 23 | 4 | 8.5 | 2 | 13 | 127.4 | 25 | 250 | |||||
| 65 | B | 65 | 36 | 30 | 22 | 190 | |||||||||||
| 75A | A | 75 | 30 | － | 27 | 5.5 | 15 | 147 | 46 | 270 | |||||||
| 75 | B | 36 | 30 | 26 | |||||||||||||
| 90A | A | 90 | 60 | 38 | － | 35 | 6 | 12.7 | 3 | 6.6 | 25 | 245 | 68 | 560 | |||
| 90 | B | 46 | 36 | 34 | |||||||||||||
| 100A | A | 4 | 100 | 38 | － | 26 | 30 | 294 | 100 | 610 | |||||||
| 100 | C | 46 | 36 | ||||||||||||||
| 当社類似品 HHS | エコノミーシリーズ C－HHSN | |
| 材質・表面処理 | SUS304 | SUS304 |
| RoHS10 | 対応 | 対応 |
本商品は丸穴加工です。ザグリ穴の商品もございますが、ザグリ穴タイプには段違いタイプがないので、選定時にご注意ください。
型番リスト
- 表示件数:
| 型番 |
特性・用途 |
詳細材質 |
長さL(mm) |
幅 (W)(mm) |
許容荷重(N) |
形状No. | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
|
SUS304
|
25
|
20
|
9.8
|
A
| 10 | 1個 | 120円(
132円
) | 在庫品1日目 当日出荷可能 | |
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
|
SUS304
|
30
|
20
|
9.8
|
A
| 10 | 1個 | 140円(
154円
) | 在庫品1日目 当日出荷可能 | |
-
|
-
|
40
|
30
|
58.8
|
A
| 10 | 1個 | 140円(
154円
) | 在庫品1日目 当日出荷可能 | |
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
|
SUS304
|
50
|
30
|
68.6
|
A
| 10 | 1個 | 180円(
198円
) | 在庫品1日目 当日出荷可能 | |
-
|
-
|
65
|
50
|
127.4
|
B
| 10 | 4個 | 190円(
209円
) | 在庫品1日目 当日出荷可能 | |
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
|
SUS304
|
65
|
50
|
127.4
|
A
| 10 | 1個 | 250円(
275円
) | 在庫品1日目 当日出荷可能 | |
-
|
-
|
75
|
50
|
147
|
B
| 10 | 1個 | 270円(
297円
) | 在庫品1日目 当日出荷可能 | |
-
|
-
|
75
|
50
|
147
|
A
| 10 | 1個 | 270円(
297円
) | 在庫品1日目 当日出荷可能 | |
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
|
SUS304
|
90
|
60
|
245
|
B
| 10 | 1個 | 560円(
616円
) | 在庫品1日目 当日出荷可能 | |
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
|
SUS304
|
90
|
60
|
245
|
A
| 10 | 1個 | 560円(
616円
) | 在庫品1日目 当日出荷可能 | |
耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
|
SUS304
|
100
|
60
|
294
|
C
| 10 | 1個 | 610円(
671円
) | 在庫品1日目 当日出荷可能 | |
-
|
-
|
100
|
60
|
294
|
A
| 10 | 1個 | 610円(
671円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
(i)ご注意
- 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は24年3月時点の情報になります。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
