【エコノミーシリーズ】 RoHS対応 蝶番 重荷重用溶接タイプ
- 数量スライド割引
- 値下げ
- 当日出荷可能
- 通常価格(税別)
- 425円 ～ 2,070円
- 税込価格
- 468円 ～ 2,277円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性
-
- 種類：
- 平蝶番
-
- 付加機能：
- なし（通常）
-
- 本体材質：
- SUS304
-
- 詳細材質：
- SUS304
-
- 勝手違い：
- 左右兼用
-
- 取付方法：
- 溶接
-
- 使用環境：
- 標準
-
- 本体表面処理：
- ショットブラスト
(i)ご注意
- 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は24年3月時点の情報になります。

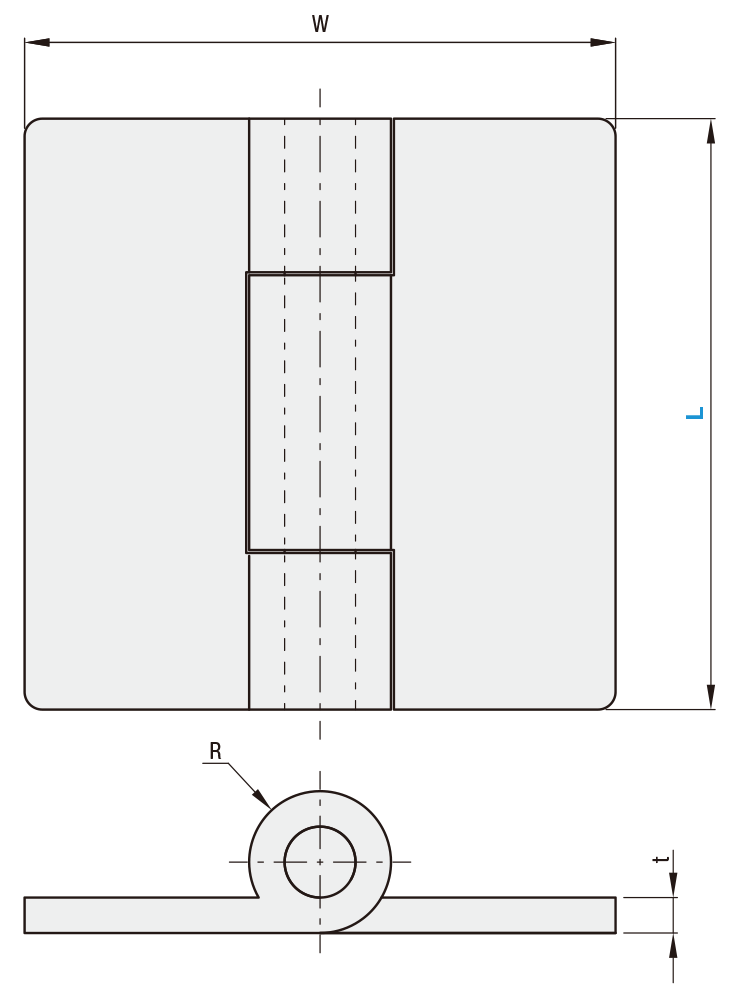

外形図・規格表
| Type | 材質 | 表面処理 |
| C-HHSYZN | SUS304 | ショットブラスト |
| 型式 |
| C-HHSYZN60 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | W | R | t | ＊許容荷重 | 質量 (g) | ￥基準単価 | ||
| Type | L | (kg) | (N) | |||||
| C－HHSYZN | 50 | 50 | 6 | 3 | 20 | 196 | 88 | 425 |
| 60 | 64 | 25 | 245 | 120 | 530 | |||
| 75 | 70 | 30 | 294 | 164 | 670 | |||
| 100 | 100 | 10 | 4 | 60 | 588 | 512 | 2,070 | |
| 当社類似品 HHSYZ | エコノミーシリーズ C－HHSYZN | |
| 材質・表面処理 | SUS304 (ヘアライン) | SUS304 (ショットブラスト) |
| RoHS10 | 対応 | 対応 |
材質はステンレスで本体に穴はなく、溶接で相手側に固定する商品です。溶接不良にならないよう、相手側は表面が平らで清潔である必要があります。
各扉に2つの使用を推奨いたします。それ以上蝶番を増やしても耐荷重を上げることはできません。
また複数の蝶番を同時に使用することで、蝶番同士の同軸度不足により他の部品と干渉する場合があります。
型番リスト
- 表示件数:
| 型番 |
長さL(mm) |
幅 (W)(mm) |
許容荷重(N) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
50
|
50
|
196
| 10 | 1個 | 425円(
468円
) | 在庫品1日目 当日出荷可能 | |
60
|
64
|
245
| 10 | 1個 | 530円(
583円
) | 在庫品1日目 当日出荷可能 | |
75
|
70
|
294
| 10 | 1個 | 670円(
737円
) | 在庫品1日目 当日出荷可能 | |
100
|
100
|
588
| 10 | 1個 | 2,070円(
2,277円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
(i)ご注意
- 2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
- REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は24年3月時点の情報になります。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
