【エコノミーシリーズ】 タイミングベルト ポリウレタン T型

【エコノミーシリーズ】 タイミングベルト ポリウレタン T型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 【販売終了情報】2025年3月31日で販売終了となります。 推奨代替品は＜LTBJA＞または＜LTBRA＞ です。
  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定20件の候補があります。

Loading...

外形図・規格表

特長
タイミングベルトは、歯数を自由に指定できるタイミング歯形ベルトで、長距離の同期伝送に適しています。
両面布貼付型もあり、累積伝送や騒音の低下に適しています。

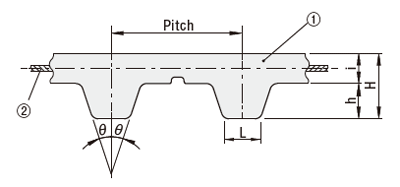

外形図
C－LTBJA 布張りなし
C－LTBRA 両面布張り

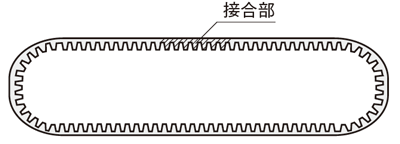

[ ! ] エンドレス加工：オープンエンドベルトを熱融着することにより、エンドレスにする加工です。接合部の心線はつながっていません。

型番種類[ M ]材質
①本体②心線③帆布
C−LTBJA布張りなしポリウレタン(白)スチールコード－
C−LTBRA両面布張りナイロン帆布(緑)
[ ! ] ウレタンベルトは時間の経過とともに変色する場合がありますが、強度等に影響ありません。
[ ! ] 使用温度 -20℃～60℃（参考値）
[ ! ] バックラッシレスタイミングプーリに適しません。
[ ! ] 接続ベルトの接続部は溶接加工です。接続部の表面に溶接の跡が残っています。溶接跡には個体差があります。
[ ! ] 本商品はRoHS保証外です。ご注意ください。
規格表
注文例 Type-ベルト種類 ベルト呼び幅-歯数
 C-LTBJA-T5 100-200
ベルト種類Pitch (mm)2θ(°)HhiL単位重量g/m
(幅: 10mm)
T5540°2.21.211.825
T101040°4.52.523.546

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番ベルト歯数
下限～上限		ベルト幅
(ｍｍ)		許容張力
(Ｎ)		¥本体価格¥エンドレス加工費
(本体価格＋)
種類呼び幅
C-LTBJA
(布張りなし)		T5100200～29910150歯数× 4.8392
300～399歯数× 4.2343
400～1000歯数× 3.6294
150100～19915200歯数× 6.3553
200～1000歯数× 5.4474
200100～100020270歯数× 7.2858
25025350歯数× 7.8888
T10150 70～100015320歯数×12624
20020440歯数×14.4774
25025640歯数×17.41,026
30030822
40040960歯数×26.41,344
500501280歯数×33.61,584
C-LTBRA
(両面布張り)		T5100200～100010150歯数× 4.8294
150100～100015200歯数× 7.8474
20020270歯数× 9.6858
25025350888
T10150 70～100015320歯数×16.2624
20020440歯数×19.2774
25025640歯数×22.81,026
30030822歯数×22.8
40040960歯数×34.21,344
500501280歯数×43.21,584
[ ! ]ベルト周長（心線の長さ）は（歯数×歯ピッチ）です。
[ ! ]kgf＝N×0.101972
[ ! ]許容張力は引張荷重のみに関しての許容値です。
[ ! ]本商品はRoHS保証外です。ご注意ください。
製品比較情報
 当社類似品
LTBJA−T5100		エコノミーシリーズ
C−LTBJA−T5100
材質本体アイアンラバー®※
(ポリウレタン)		ポリウレタン
心線高張力スチールコードスチールコード
単位重量
g/m(幅：10mm)		20.825
許容張力(N)110150
使用温度(参考値)0～80℃−20℃～60℃
RoHS10対応保証外
※アイアンラバー®はNOK株式会社の商法登録です
※サイズによって異なります。詳細は規格表をご確認ください。
注意事項
■耐薬品性
○：抵抗性あり
△：限定された抵抗性あり
×：抵抗性なし
薬品名抵抗性
酢酸△
アセトン△
塩化アルミニウム（水分5%）○
アンモニア水（10%）○
アニリン×
ASTM 1号オイル○
ASTM 2号オイル○
ASTM 3号オイル△
ベンゼン△
ブタノ−ル△
ブチルアセテ−ト×
四塩化炭素×
シクロヘキサノール△
ディ−ゼル油○
ジメチルフォルムアミド×
ブタノ−ル△
酢酸エチル×
ブチレングリコール○
n−ヘブタン○
20%塩酸△
薬品名抵抗性
塩化鉄（水分5%）△
イソプロパノール△
ケロシン○
グリース○
メタノ−ル△
メタノ−ル/ガソリン（15/85）△
メチルエヂルケトン△
塩化メチル△
ミネラル油○
硝酸 20％×
ノ−マルガソリン△
ス−パ−ガソリン△
食塩水○
海水○
塩化ナトリウム水溶液○
水酸化ナトリウム△
テトラヒドロフラン×
トルエン×
トリクレン×
水○
■保管上の注意事項
①直射日光を避けてください。
②水、溶剤、油、酸、アルカリ、紫外線、オゾン等に直接触れる環境では使用しないでください｡
 特に油がベルトに付着すると、ベルトに膨潤がおこり、ベルトの寿命が著しく短くなります｡
③使用温度　-20℃～60℃
④大量の積み重ねや強く折り曲げた状態を避けてください。
⑤地面に直接置くことは避けてください。
⑥薬品とベルトとの接触は避けてください。

■接続部の注意事項
接続ベルトの接続部は溶接加工です。接続部の表面に溶接の跡が残っています。溶接跡には個体差があります。

※接続部例
接続部例1
接続部例2
使用例
ミスミポリウレタン移載ベルト
[ ! ] これはポリウレタンベルトの使用に関する参考資料で、実際の使用時性能保証するものではありません。
設備名：直行高さ違いコンベヤ移載装置
機能説明：
  モータローラ駆動による移載コンベヤにワークを搬送し、その後シリンダを用いてワークが降下し、下段のコンベヤへ移載し、異なる高さへの搬送を実現します。
  詳細は>>ここをクリックしてください。
