【エコノミーシリーズ】 RoHS対応 ベアリングホルダセット T型省スペースタイプ

【エコノミーシリーズ】 RoHS対応 ベアリングホルダセット T型省スペースタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,260円 ～ 1,320円
税込価格
1,386円 ～ 1,452円

【まとめ買いでお得】20個以上から大幅割引き！ミスミの低価格新ブランド【エコノ...

詳細情報を確認する

(i)ご注意

  • 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷

型番

未確定11件の候補があります。

Loading...

外形図・規格表

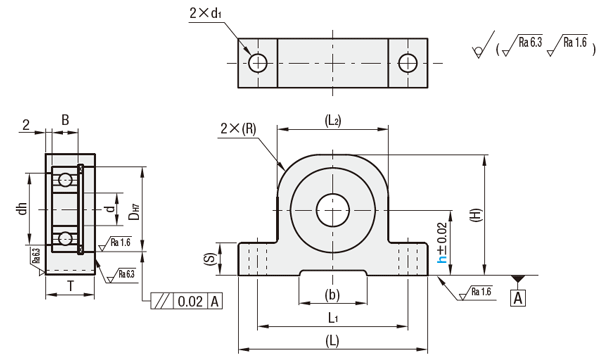

外形図
C－BGHA
エコノミーシリーズ　ベアリングホルダセット　T型　寸法図
[ ! ]( )寸法は参考値です（寸法公差は±0.5mm）。
Type[ M ]材質[ S ]表面処理[ A ]付属品止め輪
軸受ホルダホルダ
C-BGHAスチールアルミ合金白アルマイトばね用鋼
規格表
型式(Type·べアリング形式)－h
C－BGHA6901ZZ－20

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番ｈ選択d(H)L1d1(L)(L2)T(S)dhDH7B(R)(b)使用ベアリング¥ 基準単価
Typeべアリング形式基本定格荷重許容回転速度
rpm(参考)
Cr(動)kNCor(静)kN
C－BGHA698ZZ20834375.54925118161969161.390.6080001,260
30844375.54925111016196916
6900ZZ201035415.553291281922611181.890.891,300
301045415.553291210192261118
401055415.553291210192261118
6901ZZ201236445.556321282124613182.021.021,310
301246445.556321210212461318
401256445.556321210212461318
6902ZZ301548485.5603612122528714202.561.401,320
401558485.560361215252871420
501568485.560361215252871420
製品比較情報
 当社類似品
BGHKA6901ZZ−30		エコノミーシリーズ
C−BGHA6901ZZ−30
ベアリング耐荷重基本動定格荷重(Cr)：2.89kN
基本静定格荷重(Cor)：1.46kN		基本動定格荷重(Cr)：2.02kN
基本静定格荷重(Cor)：1.02kN
寿命100万回
(2.89kN負荷状態)
4000時間
(750rpm 荷重0.5kN回転時)		40万回
(2.89kN負荷状態)
1600時間
(750rpm 荷重0.5kN回転時)
ベアリング内部すきま最小：3μm　最大：13μm最小：6μm　最大：23μm
ホルダ材質A2017アルミ合金
表面処理白アルマイト白アルマイト
RoHS10対応対応
※商品によって各スペックが異なりますので、詳細は規格表にてご確認ください。
■本商品の数量帯別割引率 詳細
  割引率価格例（7/24時点）型番：C-BGHA698ZZ-20

数量
1個あたり
割引率
1
-
10
5%
15
10%
20
45%
数量
当社類似品
（BGHKA698ZZ-20）
本商品
当社類似品比
割引率
1
2,110円
1,260円
40%
10
2,004円
1,196円
40%
15
1,899円
1,134円
40%
20
1,730円
692円
60%
   各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
特長
特長1：頭部のR設計で組付けがより安全で、底部のニゲ加工で、組付けがより安定。

同径より小さなベアリングを採用し、コンパクト化を実現

【エコノミーシリーズ・大口超割引】 ベアリングホルダセット T型省スペースタイプ:関連画像

エコノミーシリーズベアリング
C-E69□□ZZを使用


特長2：狭いスペースでも取り付け、使用できます。
特長3：エコノミーシリーズベアリングホルダセットはアルミ引き抜き材を採用することで、コスト削減ができました。
使用例
エコノミーシリーズ　ベアリングホルダセット　T型　使用例
ベアリングホルダセット　T型　ベースプレートに固定され、プーリ、タイミングベルトの連結機構としての使用例。
本品はスペースをあまりとらずに機構を完成させることができます。
注意事項
①ベアリングと止め輪の間にスラスト方向すきまがありますので選定時にはご注意ください。
②止め輪付きベアリングホルダセットにある止め輪はベアリングの脱落を防止する働きのみをします。
 スラスト方向の締付が必要な場合は、セットカラー、ナットなどのご使用をお奨めします。
 スラスト方向締付用セットカラー、ナットなどを選択した場合、止め輪を避けるようにしてください。止め輪寸法については、商品データを参照してください。
③ベアリングはエコノミーシリーズベアリングを採用。
