【エコノミーシリーズ】 インデックスプランジャ 簡易形 ステンレスタイプ

【エコノミーシリーズ】 インデックスプランジャ 簡易形 ステンレスタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
820円 ～ 1,870円
税込価格
902円 ～ 2,057円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定4件の候補があります。

Loading...

外形図・規格表

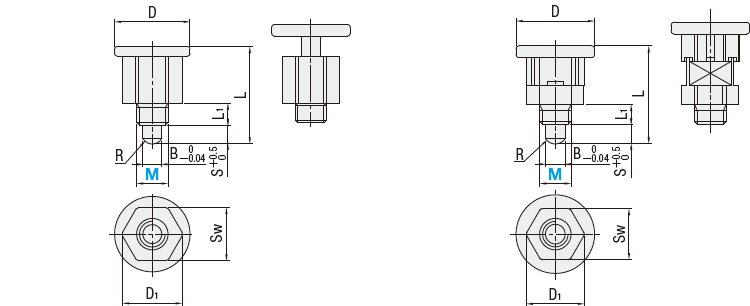

外形図
●リターンタイプ●レストポジションタイプC-SPMXSMC-SPMXYSM
[ ! ]本商品はRoHS保証外です。ご注意ください。
[ ! ]ねじ元にニゲ溝があります。
Typeねじ区分ノブ本体ピンばね
リターンタイプレストポジションタイプ[ M ]材質[ M ]材質[ M ]材質[ M ]材質
C－SPMXSMC－SPMXYSM並目SUS303相当SUS303相当SUS303相当SUS304H相当
[ ! ]本商品はRoHS保証外です。ご注意ください。
規格表
注文例型番
 C-SPMXSM8

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番ピッチ
(並目)		DD1SBLL1SwR荷重(N)￥基準単価
TypeMリターンタイプレストポジションタイプ
リターンタイプレストポジションタイプmin.max.CーSPMXSMCーSPMXYSM
C－SPMXSMC－SPMXYSM81.252014.5552551332.56.58201,620
101.5241966317173.549.51,0201,870
kgf=N×0.101972
[ ! ]本商品はRoHS保証外です。ご注意ください。


型番リスト

表示件数:
  1. 1
型番
ロック機構
ねじ径M(mm)
先端部外径 B(mm)
ストローク (S)(mm)
長さ L(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[リターン] リターンタイプ
8
5
5
25

1個

820円( 902円 )

在庫品1日目

当日出荷可能

[リターン] リターンタイプ
10
6
6
31

1個

1,020円( 1,122円 )

在庫品1日目

当日出荷可能

[レストポジション] レストポジションタイプ
8
5
5
25

1個

1,620円( 1,782円 )

在庫品1日目

当日出荷可能

[レストポジション] レストポジションタイプ
10
6
6
31

1個

1,870円( 2,057円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
