【エコノミーシリーズ】 RoHS対応極低頭六角穴付ボルトパック販売【50個入り】

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（2件）

通常価格(税別): 2,700円～ 4,100円

税込価格: 2,970円～ 4,510円

【まとめ買いでお得】20パック以上から大幅割引き！ミスミの低価格新ブランド【エ...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
ねじ山種類：

メートル並目
詳細形状：

極低頭
基本形状：

標準(丸)
材質：

SCM435相当
詳細材質：

SCM435相当
販売単位：

箱・パック

(i)ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
CBSAタイプはロットごとに若干色味が異なる場合がございます。ご了承ください。
不完全ねじ部があるため、当社類似品からの置換え時はザグリによる逃げ加工が必要です。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定27件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

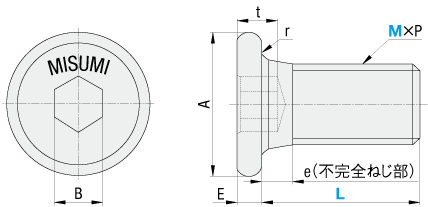

外形図

規格表

注文例		型式（Type·M）	－	L
注文例		C-CBSA3	－	6

Type	[ M ]材質	[ H ]硬度	[ S ]表面処理	強度	頭部強度
C-CBSS	SCM435相当	32～39HRC	リン酸塩処理（黒）	10.9	5.8
C-CBSA			三価クロメート(シルバー)

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		Ｌ	M×P (並目)	A	B	E	t (max.)	e(max.)	r	パック入数	¥基準単価	1本あたりの価格	¥基準単価	1本あたりの価格
Type	M (並目ねじ)										C－CBSS		C－CBSA
CーCBSS CーCBSA	2.5	4	2.5×0.45	5	1.3	1.3	1.5	1.5	0.1以上	50本/パック	3,600	72	4,100	82
		5									3,300	66
		6
		8
	3	4	3×0.5	6	1.5		2	1.6			－	－	3,600	72
		5											3,300	66
		6
		8
		10
	4	6	4×0.7	8	2	1.5	2.5		0.2以上		－	－	2,700	54
		8
		10
		12
	5	6	5×0.8	9	3		3	2			－	－	3,300	66
		8											2,700	54
		10
		12											3,300	66
		16
	6	8	6×1.0	10			4	2.5	0.25以上		－	－	3,600	72
		10											3,300	66
		12											3,600	72
		16											3,900	78
		20											3,600	72

[ ! ]C-CBSSタイプはM2.5のみの販売になります。ご了承ください。

特長

超極低頭六角穴付ボルトは、ネジの頭高さスペースを小さくするため開発された特殊ボルトです。皿ボルトのように相手材に皿モミをする必要がありません。

商品特長

特長1：ねじ頭の厚みは通常のねじより薄く、主にスペースが限られている小型機器に使用されています。
特長2：材質がSCM435相当で、ねじ強度等級10.9の熱処理を施しているため、頭部の肉厚は極めて薄いですが、頭部強度5.8を実現しています。
特長3：実際の合わせ、様々なタイプ、長さのねじをお選びいただけます。

製品比較情報

■当社類似品とエコノミーシリーズの違い

	当社類似品 CBSS CBSA	エコノミーシリーズ CーCBSS CーCBSA
材質	SCM435	SCM435相当
表面処理	四三酸化鉄皮膜/三価クロメート	リン酸塩処理(黒)/三価クロメート
硬度	32～39HRC	32～39HRC
強度区分	10.9	10.9
頭部強度区分	5.8	5.8
RoHS10	対応	対応
販売単位数量	1個	50個

[ ! ]当社類似品と比較して、六角穴とレンチのはめ合いに若干の違いがある場合がございます。
[ ! ]不完全ねじ部があるため、当社類似品からの置換え時はザグリによる逃げ加工が必要です。

■値引率詳細例

値引率

価格例（9/1時点）型番：C-CBSA2.5-5

本数	1本あたり値引率
1	購入不可
50	-
100	27%
1000	60%

本数	当社類似品（CBSA2.5-5）	本商品	当社類似品比プライスダウン率
1	210円	購入不可	-
50	150円	82円	45%
100	110円	60円	45%
1000	110円	33円	70%

[ ! ]エコノミーシリーズは50本入りのパック販売です。上記は1本あたりでの比較になります。
各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。

使用例

機構名：
積層できるワーククランプ治具。

機構性能：
接着剤が硬化する前にワークを固定する治具。

超極低頭六角穴付きボルトの働き
超極低頭六角穴付ボルトを使用することで、四つの点が同じ平面にあり、ネジ頭の厚みが薄いため、ザグリ穴のスペースが不要になり、さらにワークを上に積み重ねることができます。

注意事項

①頭部高さが低くなるにつれ、引張強度も低下します。
②表面処理は亜鉛めっき三価クロメートで、ロットごとに若干色味が異なる場合がございます。ご了承ください。
③締付は六角穴に垂直に締め付けてください。ねじ山がつぶれることがあります。

型番リスト

表示件数:

型番	ねじの呼び(M)	長さL(mm)	表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

C-CBSA2.5-4	2.5	4	[三価クロメート] 三価クロメート	10	1パック 50個入り	4,100円( 4,510円 )	在庫品1日目当日出荷可能
C-CBSA2.5-5	2.5	5	[三価クロメート] 三価クロメート	10	1パック 50個入り	4,100円( 4,510円 )	在庫品1日目当日出荷可能
C-CBSA2.5-6	2.5	6	[三価クロメート] 三価クロメート	10	1パック 50個入り	4,100円( 4,510円 )	在庫品1日目当日出荷可能
C-CBSA2.5-8	2.5	8	[三価クロメート] 三価クロメート	10	1パック 50個入り	4,100円( 4,510円 )	在庫品1日目当日出荷可能
C-CBSA3-4	3	4	[三価クロメート] 三価クロメート	10	1パック 50個入り	3,600円( 3,960円 )	在庫品1日目当日出荷可能
C-CBSA3-5	3	5	[三価クロメート] 三価クロメート	10	1パック 50個入り	3,300円( 3,630円 )	在庫品1日目当日出荷可能
C-CBSA3-6	3	6	[三価クロメート] 三価クロメート	10	1パック 50個入り	3,300円( 3,630円 )	在庫品1日目当日出荷可能
注文停止中 C-CBSA3-8	3	8	[三価クロメート] 三価クロメート	10	1パック 50個入り	3,300円( 3,630円 )	-
C-CBSA3-10	3	10	[三価クロメート] 三価クロメート	10	1パック 50個入り	3,300円( 3,630円 )	在庫品1日目当日出荷可能
C-CBSA4-6	4	6	[三価クロメート] 三価クロメート	10	1パック 50個入り	2,700円( 2,970円 )	在庫品1日目当日出荷可能
注文停止中 C-CBSA4-8	4	8	[三価クロメート] 三価クロメート	10	1パック 50個入り	2,700円( 2,970円 )	-
C-CBSA4-10	4	10	[三価クロメート] 三価クロメート	10	1パック 50個入り	2,700円( 2,970円 )	在庫品1日目当日出荷可能
C-CBSA4-12	4	12	[三価クロメート] 三価クロメート	10	1パック 50個入り	2,700円( 2,970円 )	在庫品1日目当日出荷可能
C-CBSA5-6	5	6	[三価クロメート] 三価クロメート	10	1パック 50個入り	3,300円( 3,630円 )	在庫品1日目当日出荷可能
C-CBSA5-8	5	8	[三価クロメート] 三価クロメート	10	1パック 50個入り	2,700円( 2,970円 )	在庫品1日目当日出荷可能
C-CBSA5-10	5	10	[三価クロメート] 三価クロメート	10	1パック 50個入り	2,700円( 2,970円 )	在庫品1日目当日出荷可能
C-CBSA5-12	5	12	[三価クロメート] 三価クロメート	10	1パック 50個入り	3,300円( 3,630円 )	在庫品1日目当日出荷可能
C-CBSA5-16	5	16	[三価クロメート] 三価クロメート	10	1パック 50個入り	3,300円( 3,630円 )	在庫品1日目当日出荷可能
C-CBSA6-8	6	8	[三価クロメート] 三価クロメート	10	1パック 50個入り	3,600円( 3,960円 )	在庫品1日目当日出荷可能
C-CBSA6-10	6	10	[三価クロメート] 三価クロメート	10	1パック 50個入り	3,300円( 3,630円 )	在庫品1日目当日出荷可能
C-CBSA6-12	6	12	[三価クロメート] 三価クロメート	10	1パック 50個入り	3,600円( 3,960円 )	在庫品1日目当日出荷可能
C-CBSA6-16	6	16	[三価クロメート] 三価クロメート	10	1パック 50個入り	3,900円( 4,290円 )	在庫品1日目当日出荷可能
C-CBSA6-20	6	20	[三価クロメート] 三価クロメート	10	1パック 50個入り	3,600円( 3,960円 )	在庫品1日目当日出荷可能
C-CBSS2.5-4	2.5	4	リン酸塩処理（黒）	10	1パック 50個入り	3,600円( 3,960円 )	在庫品1日目当日出荷可能
注文停止中 C-CBSS2.5-5	2.5	5	リン酸塩処理（黒）	10	1パック 50個入り	3,300円( 3,630円 )	-
C-CBSS2.5-6	2.5	6	リン酸塩処理（黒）	10	1パック 50個入り	3,300円( 3,630円 )	在庫品1日目当日出荷可能
C-CBSS2.5-8	2.5	8	リン酸塩処理（黒）	10	1パック 50個入り	3,300円( 3,630円 )	在庫品1日目当日出荷可能
