ミスミ

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応 ステンレスカムフォロア 頭部六角穴付 クラウンタイプ

【エコノミーシリーズ】 RoHS対応 ステンレスカムフォロア 頭部六角穴付 クラウンタイプ
  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,580円 ～ 2,940円
税込価格
1,738円 ～ 3,234円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

(i)ご注意

  • 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定11件の候補があります。

Loading...

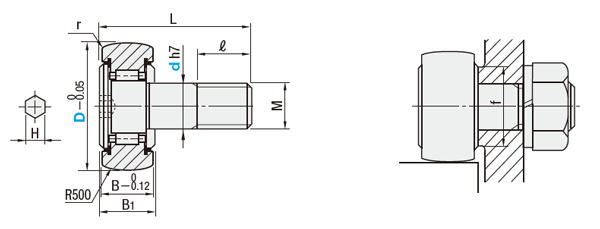

外形図・規格表

外形図
■シール付


Type[ M ]材質[ A ]付属品
シール付タイプ
C－CFMRSSUS440C相当六角ナット１コ(SUS304)
規格表
注文例型式（Type・d）-D
 C-CFMRS10-26

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番DM×ピッチBB1LℓrfH基本定格荷重最大静的
許容荷重
kN		許容回転数
rpm		¥基準単価
Typedh7許容差Cr(動)
kN		Cor(静)
kN
C－CFMRS30
－0.010		103×0.5781750.571.51.00.780.36172001,980
40
－0.012		124×0.7892068.821.230.920.683153001,780
5135×0.8910237.510.12.51.891.620.89110001,670
6166×1.011122890.81232.581.911.1092001,580
80
－0.015		198×1.25111232111442.912.441.77986001,630
102210×1.251213361316.453.8753.2791.86262001,630
264.33.5352.21848001,630
120
－0.018		3012×1.5141540141.022.364.633.7532.53443001,920
324.83.9812.93141001,980
163516×1.51819.552181.2275.15.013.41637002,670
184018×1.52021.558201.5315.45.213.7635002,940
kgf＝N×0.101972
[ ! ]ｄ≧10の商品はL寸部に貫通穴が開いております。
製品比較情報
 当社類似品エコノミーシリーズ
CFUA6-16C-CFMRS6-16
材質SUS440C相当SUS440C相当
基本定格荷重C(動)kN3.592.58
Cor(静)kN3.581.91
最大許容荷重（kN）2.111.10
許容回転数（rpm）175009200
RoHS10対応対応
概要
厚肉な外輪と内部にニードルと呼ばれる針状のローラーを組みこんだ剛性の高い軸付きベアリングです。
ニードルが回転能力を高める働きをし、高速回転に耐えることができます。
また、通常のベアリングよりも外輪が厚肉な設計になっており、衝撃荷重や重荷重がかかる場所にもお使い頂けます。

■カムフォロアの種類
用途一般・標準ミニチュア騒音防止
特長六角穴付ドライバ溝付ナイロン付・ウレタン付
ページ数P.115・116P.117・118P.122P.123・124・125・126
商品説明
d3 ～ 8は、スタッド頭部に六角穴がついた「頭部六角穴付」、 d10 ～ 30 は、スタッド頭部とねじ部の両側に六角穴がついた「頭部ねじ部六角穴付」となります。六角レンチで簡単に取り付けることができます。スタッド頭部にドライバ溝が付いたカムフォロアです。最もスタンダードなタイプです。外輪に細かいニードルを組みこんだ小径カムフォロアです。ナイロンをカムフォロアに圧入したタイプと、ウレタンをカムフォロアに焼付けたタイプです。
樹脂が相手側の衝撃を吸収し、回転の際の騒音を抑える働きをします。
外輪形状(※1)クラウンフラットクラウンフラットフラットクラウンフラット
運動方向
(※2)		直進〇◎〇◎◎〇◎
揺動◎△◎△△◎△
（※１）外輪形状
クラウンタイプは負荷ムラを緩和、
また揺動運動に適します。		 フラットタイプは接触面積が大きく、
荷重負荷が大きい場合や直線運動に適します。

（※２）運動方向について
　＜直進運動＞
相手側の面が平面で
カムフォロアが直線上を動くこと。		 ＜揺動運動＞
相手側の面が婉曲で
カムフォロアが曲線上を動くこと。

使用例

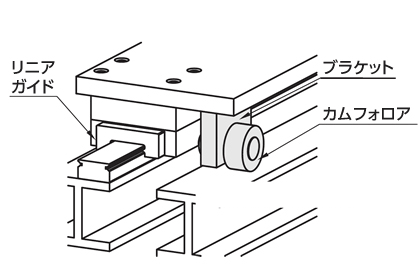

※使用例1（ガイドローラー）ベアリングの代わりとして。
エコノミータイプ　ステンレスカムフォロア(Rタイプ）使用例

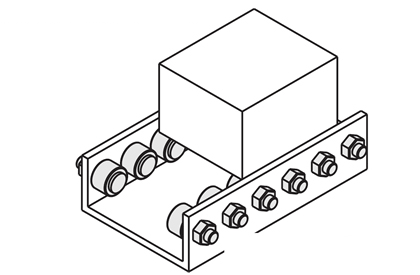

※使用例2（搬送ローラー）搬送用のローラーとして。
エコノミータイプ　ステンレスカムフォロア(Rタイプ）使用例

取付方法
エコノミータイプ　ステンレスカムフォロア(Rタイプ）使用例
取付時、カムフォロアのつば部を直接ハンマなどで叩かないでください。つば部が割れたり、 回転不良の原因となります。六角レンチまたはマイナスドライバーで取付けてください。
固定は、六角穴またはドライバ溝で固定してから、レンチでナットを回して締め付けてください。

ボルト締付トルク
カムフォロアを取付ける際、トルクレンチを使用し、ねじの最大締付トルク値を超えないで下さい。ねじ部が破損する恐れがあります。
dh7最大締付トルク N・m
30.392
40.98
51.96
62.94
87.84
1016.7
1229.4
1670.6
1898
注意事項
・　カムフォロアを落下させたり、叩いたりすると破損することがあります。
・ 衝撃を与えた場合、外観に破損が見られなくても機能が損失することがありますのでご注意下さい。
・ カムフォロアはラジアル荷重に対応しますが、スラスト荷重には弱いので、スラスト荷重を負荷するような使用方法は避けてください。

型番リスト

表示件数:
  1. 1
型番
外径 D(mm)
幅 B(mm)
許容回転数(rpm)
基本定格荷重 Cr(動)(N)
基本定格荷重 Cor(静)(N)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10
7
17200
1000
780

1個

1,980円( 2,178円 )

15日目～

12
8
15300
1230
920

1個

1,780円( 1,958円 )

15日目～

13
9
11000
1890
1620

1個

1,670円( 1,837円 )

15日目～

16
11
9200
2580
1910

1個

1,580円( 1,738円 )

15日目～

19
11
8600
2910
2440

1個

1,630円( 1,793円 )

15日目～

22
12
6200
3875
3279

1個

1,630円( 1,793円 )

15日目～

26
12
4800
4300
3535

1個

1,630円( 1,793円 )

15日目～

30
14
4300
4630
3753

1個

1,920円( 2,112円 )

15日目～

32
14
4100
4800
3981

1個

1,980円( 2,178円 )

15日目～

35
18
3700
5100
5010

1個

2,670円( 2,937円 )

15日目～

40
20
3500
5400
5210

1個

2,940円( 3,234円 )

10日目～

  1. 1

Loading...

詳細情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

  • 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
