【エコノミーシリーズ】 RoHS対応 ミニチュアカムフォロア

【エコノミーシリーズ】 RoHS対応 ミニチュアカムフォロア

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
1,220円 ～ 3,420円
税込価格
1,342円 ～ 3,762円

【まとめ買いでお得】35個以上から大幅割引き！ミスミの低価格新ブランド【エコノ...

詳細情報を確認する

(i)ご注意

  • 25年1月31日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
  • REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

meviy（メビー）
3Dデータで1分見積もり
最短1日目出荷

型番

未確定6件の候補があります。

Loading...

外形図・規格表

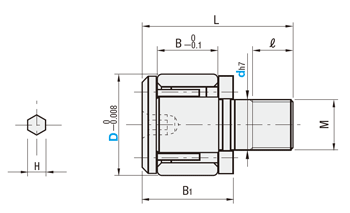

外形図
規格表
Type[ M ]材質[ A ]付属品
C－CFSUJ2（スタッド部：SCM415）六角ナット1コ（S45C・四三酸化鉄皮膜）
C－CFS

SUS440C相当

六角ナット1コ（SUS304）

注文例　型式（Type・d）-D
 C-CF3-6

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型番DM×ネジピッチBB1LℓH基本定格荷重最大静的
許容荷重
(N)		許容回転数(rpm)最大締付トルク(N・cm)￥基準単価
Cr(動)
N		Cor(静)
N
Typedh7許容差
CーCF20
－0.010		4.52×0.42.54820.9188.0132.0118.01200111,870
2.552.5×0.4534.59.52.5254.2207.7176.71040161,490
363×0.545.511.531.3390.6378.2325.5910281,400
40
－0.012		84×0.7571541.5669.6669.6567.3840641,290
5105×0.8681852973.41153.2868.07501251,220
6126×1.079.521.562.51165.61264.81264.86002261,530
CーCFS20
－0.010		4.52×0.42.54820.9168.0113.0101.01050113,420
2.552.5×0.4534.59.52.50.9217.0176.7176.7970162,720
363×0.545.511.531.3350.3325.5325.5860281,400
40
－0.012		84×0.7571541.5567.3567.3567.3750642,370
5105×0.8681852830.8868.0868.05901252,000
6126×1.079.521.562.51165.61264.81264.86002262,520
kgf＝N×0.101972

製品比較情報

■当社類似品のとエコノミーシリーズの違い
 当社類似品
（CFFAN3-6）		エコノミーシリーズ
（C-CF3-6）
材質SUJ2(スタッド部：SCM415)SUJ2(スタッド部：SCM415)
基本定格荷重Cr(動)N630390
Cor(静)N610378
最大許容荷重（N）525325
許容回転数（rpm）2800910
RoHS10対応対応
※商品によって各スペックが異なりますので、詳細は規格表にてご確認ください
■値引率詳細例
  値引率価格例（9/1時点）   型番：C-CF5-10

数量
1個あたり
値引率
1
-
20
5%
35
34%
数量
当社類似品
（CFFAN5-10）
本商品
当社類似品比
プライスダウン率
1
2,560円
1,220円
52%
20
2,432円
1,159円
52%
35
2,304円
806円
65%
   各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
使用例

※使用例1（ガイドローラー）

【エコノミーシリーズ・大口超割引】 ミニチュアカムフォロア:関連画像

※使用例2（搬送ローラー）

【エコノミーシリーズ・大口超割引】 ミニチュアカムフォロア:関連画像


運動方向
＜直進運動＞
相手側の面が平面で、
カムフォロアが直線上を動くこと。		エコノミータイプミニチュアカムフォロア　使用例＜揺動方向＞
相手側の面が婉曲で
カムフォロアが曲線上を動くこと。		エコノミータイプミニチュアカムフォロア　使用例

取付方法
エコノミータイプミニチュアカムフォロア　使用例
取付時、カムフォロアのつば部を直接ハンマなどで叩かないでください。つば部が割れたり、 回転不良の原因となります。六角レンチまたはマイナスドライバーで取付けてください。
固定は、六角穴またはドライバ溝で固定してから、レンチでナットを回して締め付けてください。

注意事項
・商品を落下させたり、叩いたりすると破損することがあります。
・衝撃を与えた場合、外観に破損が見られなくても機能が損失することがありますのでご注意ください。
・カムフォロアはラジアル荷重に対応しますが、スラスト荷重には弱いので、スラスト荷重を負荷するような使用方法は避けてください。
・サイズによってグリースが封入されていないタイプがあります。
 下の表を参考に、グリースが封入されていないものには適宜給油してからご使用ください。
・無給油のままご使用すると、異常摩耗や短寿命の原因になります。

カムフォロアグリース性能と使用温度
 一般グリース封入品
（AFB-LFグリス）
グリースの性能増ちょう剤リチウム石けん
基油精製鉱油
基油動粘度（40℃，mm2/s）170
混和ちょう度（25℃・60W）275
適点（℃）193
蒸発量：wt%（99℃・22h）0.36
離油度：wt%（100℃・24h）0.6
使用温度
（℃）		大気中－15～＋100
真空中不適

型番リスト

表示件数:
  1. 1
型番
特性・用途
外径 D(mm)
幅 B(mm)
本体 材質
本体詳細材質
許容回転数(rpm)
d(φ)
L(mm)
基本定格荷重 Cr(動)(N)
基本定格荷重 Cor(静)(N)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
該当なし
4.5
2.5
[スチール] SUJ2
SUJ2
1200
2
8
188
132

1個

1,870円( 2,057円 )

15日目～

該当なし
5
2.5
[スチール] SUJ2
SUJ2
1040
2.5
9.5
254.2
207.7

1個

1,490円( 1,639円 )

在庫品1日目

当日出荷可能

該当なし
6
4
[スチール] SUJ2
SUJ2
910
3
11.5
390.6
378.2

1個

1,400円( 1,540円 )

在庫品1日目

当日出荷可能

該当なし
8
5
[スチール] SUJ2
SUJ2
840
4
15
669.6
669.6

1個

1,290円( 1,419円 )

在庫品1日目

当日出荷可能

該当なし
10
6
[スチール] SUJ2
SUJ2
750
5
18
973.4
1153.2

1個

1,220円( 1,342円 )

在庫品1日目

当日出荷可能

該当なし
12
7
[スチール] SUJ2
SUJ2
660
6
21.5
1277.2
1339.2

1個

1,530円( 1,683円 )

15日目～
