【エコノミーシリーズ】 Fロックナット 60°クランプ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 数量スライド割引
- 当日出荷可能
- 通常価格(税別)
- 1,190円 ～ 2,330円
- 税込価格
- 1,309円 ～ 2,563円
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...
(i)ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

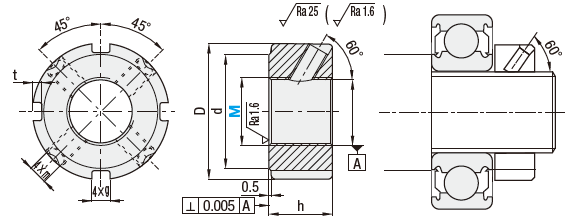

外形図・規格表
ロックナットは、ナットとボルトとの摩擦力を利用しセルフロックを行う機械業界などで広く使われているナットの一種です。
動的荷重のかかる用途ではセルフロックの信頼性が下がることがあります。
そのため精度が重要な場合、ゆるみ止めなどの対策を取ることで、ロックの信頼性を確保するようにしています。
ロックナットはそのゆるみ止め装置の一種です。
本製品は頭部がねじに対して60°になるように設計されており、スラスト荷重とラジアル荷重を同時に受けることが出来ます。
[ ! ]ロッキングメタル・セットスクリューは、本体タップ穴（4箇所）に組み込まれて出荷されます。
[ ! ]本商品はRoHS保証外です。ご注意ください。
|
|
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | M×Pitch (細目) | D | h | t | d | g | m | 締付けトルク最大 (N・m) | ￥基準単価 | |
| Type | M | |||||||||
| C－FM | 12 | M12×1.5 | 30 | 14 | 2 | 26 | 4 | M5 | 4.5 | 1,190 |
| 15 | M15×1.0 | |||||||||
| 17 | M17×1.0 | 32 | 16 | 28 | ||||||
| 20 | M20×1.0 | 38 | 34 | |||||||
| 20－1 | M20×1.5 | M6 | 8 | |||||||
| 24 | M24×1.5 | 18 | ||||||||
| 25 | M25×1.5 | |||||||||
| 30 | M30×1.5 | 45 | 41 | 5 | 1,210 | |||||
| 35 | M35×1.5 | 52 | 48 | M8 | 10 | 1,330 | ||||
| 40 | M40×1.5 | 58 | 20 | 2.5 | 53 | 6 | 1,400 | |||
| 45 | M45×1.5 | 65 | 60 | 1,640 | ||||||
| 50 | M50×1.5 | 70 | 65 | 1,910 | ||||||
| 55 | M55×2.0 | 75 | 22 | 3 | 69 | 7 | 2,280 | |||
| 60 | M60×2.0 | 80 | 74 | 2,330 | ||||||
エコノミーシリーズと当社類似品の違い
| 当社類似品 | エコノミーシリーズ | ||
| 本体※1 | 材質 | SCM440 | SCM440相当 |
| 硬度 | 28～32HRC | 28～32HRC | |
| 表面処理 | 四三酸化鉄皮膜 | リン酸塩皮膜処理 | |
| 直角度公差※2 | 0.005 | 0.005 | |
| ロッキングメタル | 材質 | リン青銅 | リン青銅 |
| セットスクリュー | 材質 | SCM435 | CrMo合金鋼 |
※2詳細は外形図ならびに図面をご確認ください。
| C-RMシリーズ | C-FMシリーズ | |
 |  | |
| 厚みが薄く 、スペースで制約をうける取付環 境に最適です | 頭部はねじと60°になるよう設計されており、スラスト 荷重とラジアル荷重を同時に受けることができます |
型番リスト
- 表示件数:
| 型番 |
ねじの呼び | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
M12X1.5
| 1個 | 1,190円(
1,309円
) | 在庫品1日目 当日出荷可能 | |
M15X1.0
| 1個 | 1,190円(
1,309円
) | 在庫品1日目 当日出荷可能 | |
M17X1.0
| 1個 | 1,190円(
1,309円
) | 在庫品1日目 当日出荷可能 | |
M20X1.0
| 1個 | 1,190円(
1,309円
) | 在庫品1日目 当日出荷可能 | |
M20X1.5
| 1個 | 1,190円(
1,309円
) | 在庫品1日目 当日出荷可能 | |
M24X1.5
| 1個 | 1,190円(
1,309円
) | 在庫品1日目 当日出荷可能 | |
M25X1.5
| 1個 | 1,190円(
1,309円
) | 在庫品1日目 当日出荷可能 | |
M30X1.5
| 1個 | 1,210円(
1,331円
) | 在庫品1日目 当日出荷可能 | |
M35X1.5
| 1個 | 1,330円(
1,463円
) | 在庫品1日目 当日出荷可能 | |
M40X1.5
| 1個 | 1,400円(
1,540円
) | 在庫品1日目 当日出荷可能 | |
M45X1.5
| 1個 | 1,640円(
1,804円
) | 在庫品1日目 当日出荷可能 | |
M50X1.5
| 1個 | 1,910円(
2,101円
) | 在庫品1日目 当日出荷可能 | |
M55X2.0
| 1個 | 2,280円(
2,508円
) | 在庫品1日目 当日出荷可能 | |
M60X2.0
| 1個 | 2,330円(
2,563円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
(i)ご注意
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
