【エコノミーシリーズ】 RoHS対応取手アングルタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
当日出荷可能

評価 4.8平均満足度4.8 この商品のレビューをみる（5件）

通常価格(税別): 460円～ 1,200円

税込価格: 506円～ 1,320円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
本体種類：

標準形
面付形種類：

U字形
形状：

アングル
取付方法：

めねじ
高さ(mm)：

45.1～50
全高(mm)：

47
グリップ断面形状：

丸形
グリップ太さ(mm)：

10～10.9
グリップ太さ(mm)：

10
許容荷重(N)：

2000
座金選択：

座金なし

(i)ご注意

2024年9月26日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
洗浄品はこちらからご選定いただけます。
規格表内一部商品は発売準備中になります。
型番リストおよび絞り込み検索で選択可能な仕様、商品が現在発売中です。ご了承ください。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定35件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

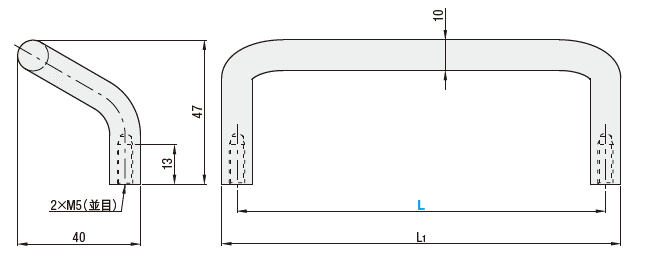

外形図

規格表

【材質表】

Type	[ M ]材質	[ S ]表面処理
CーNUHFN	SS400相当	クロムメッキ
CーNUHFNS	SUS304相当	バフ研磨
CーNUHFNA	アルミ合金	バフ研磨
CーNUHFNEA		白アルマイト処理
CーNUHFNB		静電塗装(つや消し黒)

注文例		型番
注文例		CーNUHFN100

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		L₁	許容荷重 (N)	￥基準単価
Type	L	L₁	許容荷重 (N)	CーNUHFN	CーNUHFNS	CーNUHFNA	CーNUHFNEA	CーNUHFNB
CーNUHFN CーNUHFNS CーNUHFNA CーNUHFNEA CーNUHFNB	48	58	2000	630	810	－	460	－
	66	76		650	830	710	490	720
	88	98		670	850	730	500	730
	100	110		730	920	810	560	820
	110	120		780	1,010	－	650	－
	120	130		810	1,030	870	700	880
	125	135		820	1,100	－	740	920
	160	170		1,100	1,200	1,200	850	1,100

型番リスト

表示件数:

型番	特性・用途	材質	取付ピッチ(mm)	ピッチ寸法（L）(mm)	詳細材質	表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

C-NUHFN48	該当なし	[スチール] スチール	～100	48	-	クロムメッキ	10	1個	630円( 693円 )	在庫品1日目当日出荷可能
C-NUHFN66	該当なし	[スチール] スチール	～100	66	-	クロムメッキ	10	1個	650円( 715円 )	在庫品1日目当日出荷可能
C-NUHFN88	該当なし	[スチール] スチール	～100	88	-	クロムメッキ	10	1個	670円( 737円 )	在庫品1日目当日出荷可能
C-NUHFN100	該当なし	[スチール] スチール	～100	100	-	クロムメッキ	10	1個	730円( 803円 )	在庫品1日目当日出荷可能
C-NUHFN110	該当なし	[スチール] スチール	101～150	110	-	クロムメッキ	10	1個	780円( 858円 )	在庫品1日目当日出荷可能
C-NUHFN120	該当なし	[スチール] スチール	101～150	120	-	クロムメッキ	10	1個	810円( 891円 )	在庫品1日目当日出荷可能
C-NUHFN125	該当なし	[スチール] スチール	101～150	125	-	クロムメッキ	10	1個	820円( 902円 )	在庫品1日目当日出荷可能
C-NUHFN160	該当なし	[スチール] スチール	151～200	160	-	クロムメッキ	10	1個	1,100円( 1,210円 )	在庫品1日目当日出荷可能
C-NUHFNA66	導電性・帯電防止 / 非磁性	[アルミニウム] アルミ合金	～100	66	アルミ合金	バフ研磨	10	1個	710円( 781円 )	在庫品1日目当日出荷可能
C-NUHFNA88	導電性・帯電防止 / 非磁性	[アルミニウム] アルミ合金	～100	88	アルミ合金	バフ研磨	10	1個	730円( 803円 )	在庫品1日目当日出荷可能
C-NUHFNA100	導電性・帯電防止 / 非磁性	[アルミニウム] アルミ合金	～100	100	アルミ合金	バフ研磨	10	1個	810円( 891円 )	在庫品1日目当日出荷可能
C-NUHFNA120	導電性・帯電防止 / 非磁性	[アルミニウム] アルミ合金	101～150	120	アルミ合金	バフ研磨	10	1個	870円( 957円 )	在庫品1日目当日出荷可能
C-NUHFNA160	導電性・帯電防止 / 非磁性	[アルミニウム] アルミ合金	151～200	160	アルミ合金	バフ研磨	10	1個	1,200円( 1,320円 )	在庫品1日目当日出荷可能
C-NUHFNB66	非磁性 / 反射防止	[アルミニウム] アルミ合金	～100	66	アルミ合金	静電塗装	10	1個	720円( 792円 )	在庫品1日目当日出荷可能
C-NUHFNB88	非磁性 / 反射防止	[アルミニウム] アルミ合金	～100	88	アルミ合金	静電塗装	10	1個	730円( 803円 )	在庫品1日目当日出荷可能
C-NUHFNB100	非磁性 / 反射防止	[アルミニウム] アルミ合金	～100	100	アルミ合金	静電塗装	10	1個	820円( 902円 )	在庫品1日目当日出荷可能
C-NUHFNB120	非磁性 / 反射防止	[アルミニウム] アルミ合金	101～150	120	アルミ合金	静電塗装	10	1個	880円( 968円 )	在庫品1日目当日出荷可能
C-NUHFNB125	非磁性 / 反射防止	[アルミニウム] アルミ合金	101～150	125	アルミ合金	静電塗装	10	1個	920円( 1,012円 )	在庫品1日目当日出荷可能
C-NUHFNB160	非磁性 / 反射防止	[アルミニウム] アルミ合金	151～200	160	アルミ合金	静電塗装	10	1個	1,100円( 1,210円 )	在庫品1日目当日出荷可能
C-NUHFNEA48	非磁性	[アルミニウム] アルミ合金	～100	48	アルミ合金	[アルマイト] アルマイト処理	10	1個	460円( 506円 )	在庫品1日目当日出荷可能
C-NUHFNEA66	非磁性	[アルミニウム] アルミ合金	～100	66	アルミ合金	[アルマイト] アルマイト処理	10	1個	490円( 539円 )	在庫品1日目当日出荷可能
C-NUHFNEA88	非磁性	[アルミニウム] アルミ合金	～100	88	アルミ合金	[アルマイト] アルマイト処理	10	1個	500円( 550円 )	在庫品1日目当日出荷可能
C-NUHFNEA100	非磁性	[アルミニウム] アルミ合金	～100	100	アルミ合金	[アルマイト] アルマイト処理	10	1個	560円( 616円 )	在庫品1日目当日出荷可能
C-NUHFNEA110	非磁性	[アルミニウム] アルミ合金	101～150	110	アルミ合金	[アルマイト] アルマイト処理	10	1個	650円( 715円 )	在庫品1日目当日出荷可能
C-NUHFNEA120	非磁性	[アルミニウム] アルミ合金	101～150	120	アルミ合金	[アルマイト] アルマイト処理	10	1個	700円( 770円 )	在庫品1日目当日出荷可能
C-NUHFNEA125	非磁性	[アルミニウム] アルミ合金	101～150	125	アルミ合金	[アルマイト] アルマイト処理	10	1個	740円( 814円 )	在庫品1日目当日出荷可能
C-NUHFNEA160	非磁性	[アルミニウム] アルミ合金	151～200	160	アルミ合金	[アルマイト] アルマイト処理	10	1個	850円( 935円 )	在庫品1日目当日出荷可能
C-NUHFNS48	耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	～100	48	SUS304相当	バフ研磨	10	1個	810円( 891円 )	在庫品1日目当日出荷可能
C-NUHFNS66	耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	～100	66	SUS304相当	バフ研磨	10	1個	830円( 913円 )	在庫品1日目当日出荷可能
C-NUHFNS88	耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	～100	88	SUS304相当	バフ研磨	10	1個	850円( 935円 )	在庫品1日目当日出荷可能
C-NUHFNS100	耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	～100	100	SUS304相当	バフ研磨	10	1個	920円( 1,012円 )	在庫品1日目当日出荷可能
C-NUHFNS110	耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	101～150	110	SUS304相当	バフ研磨	10	1個	1,010円( 1,111円 )	在庫品1日目当日出荷可能
C-NUHFNS120	耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	101～150	120	SUS304相当	バフ研磨	10	1個	1,030円( 1,133円 )	在庫品1日目当日出荷可能
C-NUHFNS125	耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	101～150	125	SUS304相当	バフ研磨	10	1個	1,100円( 1,210円 )	在庫品1日目当日出荷可能
C-NUHFNS160	耐食性・耐薬品 / 導電性・帯電防止 / 耐熱性	[ステンレス] ステンレス	151～200	160	SUS304相当	バフ研磨	10	1個	1,200円( 1,320円 )	在庫品1日目当日出荷可能
