【エコノミーシリーズ】 ミニチュアリニアガイド 標準ブロックタイプ

【エコノミーシリーズ】 ミニチュアリニアガイド 標準ブロックタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 4.0平均満足度4.0 この商品のレビューをみる（4件）
通常価格(税別)
 -
税込価格
 -

【まとめ買いでお得】100個以上から大幅割引き！ミスミの低価格新ブランド【エコ...

詳細情報を確認する

  • ブロック形状：
    標準ブロック
  • 精度規格：
    並級
  • 予圧種類：
    普通すきま
  • リテーナ：
    なし
  • 潤滑の種類：
    潤滑油塗布
  • 転動体：
    ボール
  • ボール配列：
    ミニチュアタイプ
  • 潤滑ユニット（MX）有無：
    無
  • グリースの種類：
    リチウム系石けん基グリース(標準)
  • 種類詳細：
    ミニチュアリニアガイド

(i)ご注意

  • 本製品はRoHS保証外になります。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 【販売終了予定品】販売終了予定の商品です。
    代替商品は＜SSEB、RSEB＞です。
    商品ページにて仕様をご確認ください。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定20件の候補があります。

Loading...

外形図・規格表

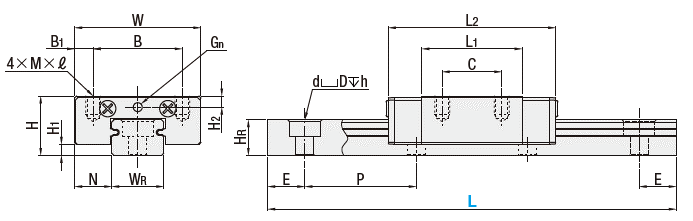

外形図
ミスミミニチュアリニアガイドスライダー寸法図

Type適用[ M ] 材質
[ H ] 硬度		[ S ] 表面処理
（ガイドレール）		L寸法ブロックタイプ
C-MLGセット品ガイドレール：炭素鋼
ブロック：SUS440C
58HRC～		-定寸標準ブロック
E-GMLG真空クロムメッキ指定寸
C-MLGBブロック単品--
[ ! ] セット品：ガイドレール1本＋ブロック1個
規格表
注文例 型式(Type·No.)－L
 C-MLG7－55
■L寸定寸タイプ
型式L（選択）
TypeNo.
C-MLG740557085100115130160
935557595115135155175195215235255275
12457095120145170195220245270295320345370395420445470
1570110150190230270310350390430470510550590630670
[ ! ] 本商品はRoHS保証外です。ご注意ください。

型式組付けブロックレール
Type

No.

HH1NWBB1CL1L2GnM×ℓH2WRHRDhdEP
C-MLG781.5517122.5813.522.65φ1.2M2×2.51.574.84.22.32.4515
91025.520152.51018.929.6φ1.4M3×31.896.563.53.57.520
121337.527203.51521.735.75φ2M3×3.52.512864.53.51025
151648.532253.52026.743.6M3M3×43151064.53.51540

■L寸指定タイプ
型式組付け寸法mmブロック寸法レール寸法
Type

No.

L寸mmHH1NWBB1CL1L2GnM×ℓH2WRHRDhdEP
E-GMLG740～36081.5517122.5813.522.65φ1.2M2×2.51.574.84.22.32.4L寸指定タイプ
詳細寸法
参照		15
935～3551025.520152.51018.929.6φ1.4M3×31.896.563.53.520
1245～7201337.527203.51521.735.75φ2M3×3.52.512864.53.525
1570～7301648.532253.52026.743.6M3M3×43151064.53.540
[ ! ] 本商品はRoHS保証外です。ご注意ください。

■ブロック単品
型式外径寸法ブロック寸法
TypeWR高さH幅W長さL2BB1CL1GnM×ℓH2
C-MLGB781722.65122.5813.5φ1.2M2*2.51.5
9102029.6152.51018.9φ1.4M3*31.8
12132735.75203.51521.7φ2M3*3.52.5
15163243.6253.52026.7M3M3*43
[ ! ] 本商品はRoHS保証外です。ご注意ください。

■荷重データ
No.基本定格荷重静的許容モーメント質量
C(動）
kN		Co（静）
kN		MA・MB
N.m		MC
N.m		ブロック
kg		レール
kg/m
70.981.242.844.70.010.22
91.862.557.3511.760.0160.38
122.843.9213.7225.480.0340.65
154.615.5921.5645.080.0591.06
      kgf＝N×0.101972
[ ! ] 基本定格荷重は、ブロックに作用する4方向（ラジアル方向、逆ラジアル方向、横方向）に対して同一になります。あらゆる姿勢でご使用することが可能です。


■ 許容荷重
●基本動定格荷重（C）
基本動定格荷重とは、一群の同じリニアガイドを同じ条件で個々に走行させたとき、そのうちの90％が転がり疲れによる材料の損傷がなく50×10m3走行できるような方向と大きさが一定の荷重をいいます。

●基本静定格荷重(Co)
基本静定格荷重とは、最大応力を受けている接触部において、転動体の永久変形量と、転動面の永久変形量の和が転動体の直径の0.0001倍となるような静止荷重をいいます。

●静的許容モーメント(MA、MB、MC)
モーメント荷重が作用した時に受けられる静的なモーメント荷重の限界値を、基本静定格荷重Coと同様な永久変形量によって定めます。

■L寸指定タイプの詳細寸法
L寸指定タイプは、レ-ル両端を均等にカットします。その場合のレール取付穴数(M)は下表をご参照ください。
また、Ｅ寸法は下記の計算式の通りとなります。

リニアガイド静的許容モ−メント
例：E-MLG12-168の場合、リニアガイド静的許容モ−メント
No.791215取付穴数
M
L-35～ 4745～ 5770～ 872
40～5048～ 6758～ 8288～ 1273
51～6568～ 8783～ 107128～ 1674
66～8088～ 107108～ 132168～2075
81～95108～ 127133～ 157208～ 2476
96～ 110128～ 147158～ 182248～ 2877
111～ 125148～ 167183～ 207288～ 3278
126～ 140168～ 187208～ 232328～ 3679
141～ 155188～ 207233～ 257368～ 40710
156～ 170208～ 227258～ 282408～ 44711
171～ 185228～ 247283～ 307448～ 48712
186～ 200248～ 267308～ 332488～52713
201～ 215268～ 287333～ 357528～56714
216～ 230288～ 307358～ 382568～60715
231～ 245308～ 327383～ 407608～64716
246～ 260328～ 347408～432648～68717
261～ 275348～ 355433～457688～73018
276～ 290-458～482-19
291～ 305-483～507-20
306～ 320-508～532-21
321～ 335-533～557-22
336～350-558～582-23
351～360-583～607-24
--608～632-25
--633～657-26
--658～682-27
--683～707-28
--708～720-29
P15202540
精度基凖
●寸法精度
単位：μm
精度規格並級
高さHの寸法許容差±20
高さHのペア相互差40
幅Nの寸法許容差±25
幅Nのペア相互差40

●走り平行度
レール長さ(mm)精度等級（μm）
50以下12
51-8013
81-12515
126-20015
201-25016
251-31517
316-40018
401-50019
501-63020
631-73022
リニアガイド寸法精度イメージ図

【走り平行度】
表中の数値はいずれもレールを基準ベースに固定した状態で測定した値です。
ブロックをレール全長にわたり走行させたときの、レール底面Aに対するブロック上面Cの変動、レール基準面Bに対するブロック基準面Dの変動を測定します。


・A面に対するC面の走り平行度

・B面に対するD面の走り平行度

【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像

※上図でA面（レール取付面）は平面、B面とE面（レール突き当て面）は平行になるように仕上げています。



許容荷重(N)≦Co/fs
許容モーメント(N・m)≦(MA、MB、MC)/fs

fs:静的安全係数　　Co:基本静定格荷重(N)
MA、MB、MC:静的許容モーメント(N・m)

【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像

【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像
ピッチング方向

【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像
ヨーイング方向

【エコノミーシリーズ・大口超割引】 中国製　ミニチュアリニアガイド 標準ブロックタイプ:関連画像
ローリング方向


●静的安全係数（fS）
静止時や、低速運動時に受けられる、基本静定格荷重Coは、使用条件によっては、表–2に示す静的安全係数fSで除して用います。
表-2静的安全係数（fSの下限）
使用条件fSの下限
普通の運転条件のとき1～2
円滑な走行性能を要求するとき2～4
振動・衝撃があるとき3～5
製品比較情報
■当社類似品比較
 当社類似品
SSEB10－115		エコノミーシリーズ
C－MLG9－115
材質ステンレス鋼炭素鋼
硬度56HRC～58HRC～
基本定格荷重C(動) (kN)1.51.86
基本定格荷重Co(静) (kN)2.52.55
静的許容モーメントMA・MB (N・m)5.17.35
静的許容モーメントMC (N・m)10.211.76
高さH寸法公差差 (μm)±20±20
高さHペア相互差差 (μm)1540
幅N寸法公差差 (μm)±25±25
幅Nペア相互差差 (μm)2040
走り平行度 (μm)※715
予圧管理ありなし
型番選定基準高さH基準レール幅WR基準
RoHS10対応保証外
※走り平行度はレール長さにより異なります。
