【エコノミーシリーズ】マイクロメータヘッドレストポジションタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 1,640円～ 1,990円

税込価格: 1,804円～ 2,189円

セルフロック機能付きで、高いクランプ力で振動によるゆるみを防止することができま...

詳細情報を確認する

最小読取（標準・粗動）：

0.01
1回転当り移動量(mm)：

0.5

(i)ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定8件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

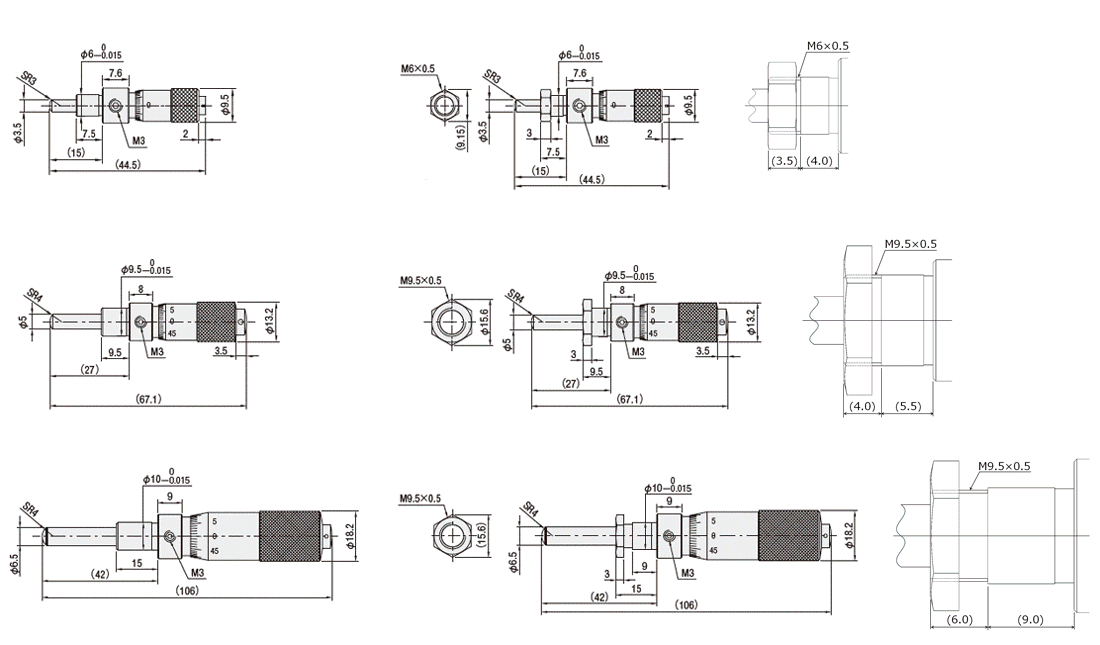

外形図

CMH6.5
（ストローク0～6.5mm）CMHN6.5（ナット付）
（ストローク0～6.5mm）CMH13
（ストローク0～13mm）CMHN13（ナット付）
（ストローク0～13mm）CMH25
（ストローク0～25mm）CMHN25（ナット付）
（ストローク0～25mm）ねじ部長さ(参考値) ねじ部長さ(参考値) ねじ部長さ(参考値)

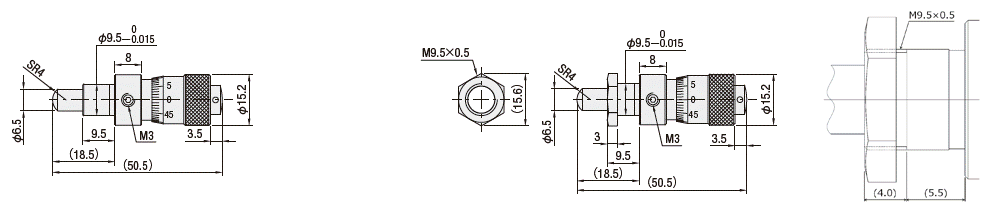

大径タイプ
CMHD6.5
（ストローク0～6.5mm）
CMHDN6.5（ナット付）
（ストローク0～6.5mm）付属ナット付属ナット付属ナット付属ナットねじ部長さ(参考値)

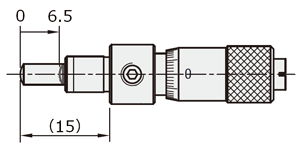

ストローク方向図（CMH6.5の場合）

[ ! ]外形図はストローク０(ピンが伸び切った位置)です。
上記ストローク方向図の矢印方向に”ストローク分"移動します。
[ ! ]マイクロメータヘッドはボルトナットの仕組みですので、全長は変化しません。
[ ! ]ラチェット機能はございません。
[ ! ]本商品はRoHS保証外です。ご注意ください。

規格表

注文例		型式
注文例		CMH6.5

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Type		主軸	本体/シンブル		ナット		止めねじ
標準タイプ	大径タイプ	[ M ]材質	[ M ]材質	[ S ]表面処理	[ M ]材質	[ S ]表面処理	[ M ]材質
CMH	CMHD	ステンレス鋼	快削鋼	クロムメッキ	－	－	SUS304
CMHN	CMHDN	ステンレス鋼	快削鋼	クロムメッキ	真鍮	四三酸化鉄皮膜	SUS304

[ ! ]本商品はRoHS保証外です。ご注意ください。

型番	ストローク (mm)	先端ナット	最小読取 (mm)	1回転当り移動量 (mm)	自重 (kg)	￥基準単価
CMH6.5	0～6.5	無し	0.01	0.5	0.01	1,800
CMHN6.5		M6×0.5				1,920
CMHD6.5		無し			0.03	1,640
CMHDN6.5		M9.5×0.5
CMH13	0～13	無し				1,980
CMHN13		M9.5×0.5
CMH25	0～25	無し			0.09	1,990
CMHN25		M9.5×0.5

[ ! ]本品は位置調整部品のみとして使用されるもので、計測器ではありません。
[ ! ]本商品はRoHS保証外です。ご注意ください。

■最小読取
読み取れる最小目盛です。

■1回転当り移動量
リードともいわれ、シンブルが1回転時の軸方向移動距離になります。

■当社類似品とエコノミーシリーズの比較

		当社類似品　MCLN12	エコノミーシリーズ　CMH25
ストローク(mm)		0～25(±12.5)	0～25(±12.5)
最小読み取り(mm)		0.01	0.01
1回転当り移動量(mm)		0.5	0.5
材質	スピンドル	SKS	ステンレス鋼
材質	本体	SUM	快削鋼
RoHS10		対応	保証外

※商品によって各スペックが異なりますので、詳細は規格表にてご確認ください。

注意事項

■本品はステージ類のストロークの数値化調整に使用されるもので、計測器ではありません。
■お客様ご自身による取り外しをしないでください。ねじが壊れ、使用精度に影響する恐れがあります。

使用例

機構名：ウレタンパイプローラーによる張り合わせシート気泡押出治具
関連部品：マイクロメータヘッド
使用用途：マイクロメータへッドでウレタンパイプローラーの位置について微調整を行い、張り合わせシートがウレタンパイプローラー間を通る際に圧力によって気泡が除去される。

詳細は>>こちらをクリックしてください。

使用方法

■取付け方法

固定方式	ナット付タイプ	ナット無しタイプ
固定方式	ナット止めタイプ	スリット溝ロック固定式	ロックねじ止め式
見取図

■読み取り方法
①. シンブル端面の位置がスリーブの何mmの位置にあるかを0.5mm単位で読みます。（右図の場合11.5mm）
②. スリーブ基線とシンブルの目盛線が一致している位置のシンブルの値を読みます。（右図の場合0.36mm）
③.①と②の値を合計した値がステージの現在の位置となります。（右図の場合11.86mm）

[ ! ]値を読む時、シンブルの目盛線に0.5mmの目盛線が出ていることを確認してください（右図参照）。

a部拡大図

型番リスト

表示件数:

型番	No.(ストローク)	軸外径(φ)	ナットの有無	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CMH6.5	6.5	3.5	なし	1個	1,800円( 1,980円 )	在庫品1日目当日出荷可能
CMH13	13	5	なし	1個	1,980円( 2,178円 )	在庫品1日目当日出荷可能
CMH25	25	6.5	なし	1個	1,990円( 2,189円 )	在庫品1日目当日出荷可能
CMHD6.5	6.5	6.5	なし	1個	1,640円( 1,804円 )	在庫品1日目当日出荷可能
CMHDN6.5	6.5	6.5	あり	1個	1,640円( 1,804円 )	在庫品1日目当日出荷可能
CMHN6.5	6.5	3.5	あり	1個	1,920円( 2,112円 )	在庫品1日目当日出荷可能
CMHN13	13	5	あり	1個	1,980円( 2,178円 )	在庫品1日目当日出荷可能
CMHN25	25	6.5	あり	1個	1,990円( 2,189円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

セルフロック機能付きで、高いクランプ力で振動によるゆるみを防止することができます。
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

本商品はRoHS保証外です。ご注意ください。
RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
