ミスミ

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応ベアリングアイドラー用ボルト

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引
当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（3件）

通常価格(税別): 350円～ 410円

税込価格: 385円～ 451円

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこち...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
材質：

S45C
表面処理：

四三酸化鉄皮膜

(i)ご注意

24年11月29日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定37件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

商品特長

■当社類似品とエコノミーシリーズの違い

	当社類似品（ベアリング押さえピン：BGSP）	エコノミーシリーズ
D寸公差	g6	-0.01 -0.05
材質	S45C、SUS304	S45C
表面処理	S45C：四三酸化鉄皮膜、無電解ニッケルメッキ SUS304：処理なし	四三酸化鉄皮膜
A寸法	選択	固定
ニゲ	ニゲあり	ニゲなし
RoHS10	対応	対応

外形図

規格表

注文例		型式（Type·D）	－	L
注文例		C-BMSB6	－	10

Type	[ M ]材質	[ S ]表面処理
C-BMSB	S45C	四三酸化鉄皮膜

[ ! ]本商品のねじ精度は、GB 6G相当の市販ナットを用いて合否判断をしております。

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		Ｌ選択									A	E	B	t min	C	M×P (並目)	F	ℓ	¥基準単価
Type	D	Ｌ選択									A	E	B	t min	C	M×P (並目)	F	ℓ	¥基準単価
C−BMSB	3	5	10	15							5.5	2	2	1.3	0.5	2.5×0.45	4	0.8	350
	4	5	10	15	20	25					6.5	2.8	2.5	1.5	0.5	2.5×0.45	4	0.8	350
	5	5	10	15	20	25	30				8	3.5	2.5	1.7	0.5	3×0.5	6	1	360
	6	5	10	15	20	25	30				9	4	3	2.5	0.5	4×0.7	8	1.2	390
	8	5	10	15	20	25	30	35	40		11	5	5	3	1	5×0.8	10	1.4	360
	10	5	10	15	20	25	30	35	40	45	14	6	6	4	1	6×1.0	12	1.5	410

使用例

中低荷重・低速回転機構での大量使用に最適！

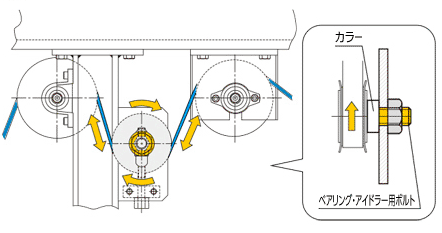

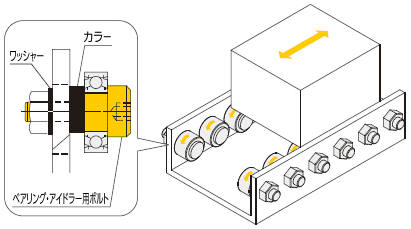

①ベアリングと組み合わせて使用すると、中荷重用軸としての搬送機能を果たします。	②低速回転アイドラー軸としてベルトのテンション調節にご使用頂けます。
※中荷重低速回転用途。適用外径：-0.05～-0.01→お薦め：ベアリング・アイドラー用ボルト。 ※高荷重高速回転用途。適用外径：g6→お薦め：片持ちピン・支点用ピン。

注意事項

①ボルトの締付け方
ボルト締結で一般的に使う締付け方法はトルク法です。締付は締め付けトルク範囲内で行ってください。トルクが大きすぎると、ねじが破断する恐れがあります。
②防錆仕様の選定と手入れについて
防錆目的の場合は、構造用合金鋼材質で無電解ニッケルメッキ表面処理商品、またはステンレス材質（SUS304）の商品を選択してください。
表面処理されていない構造用合金鋼ボルトを使用する場合、温度が一定で乾燥した環境に保管し、定期的に防錆油を塗布し手入れをしてください。

型番リスト

表示件数:

型番	ピン径 D(φ)	L寸法	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

C-BMSB3-5	3	5	10	1個	350円( 385円 )	在庫品1日目当日出荷可能
C-BMSB3-10	3	10	10	1個	350円( 385円 )	在庫品1日目当日出荷可能
C-BMSB3-15	3	15	10	1個	350円( 385円 )	在庫品1日目当日出荷可能
C-BMSB4-5	4	5	10	1個	350円( 385円 )	在庫品1日目当日出荷可能
C-BMSB4-10	4	10	10	1個	350円( 385円 )	在庫品1日目当日出荷可能
C-BMSB4-15	4	15	10	1個	350円( 385円 )	在庫品1日目当日出荷可能
C-BMSB4-20	4	20	10	1個	350円( 385円 )	在庫品1日目当日出荷可能
C-BMSB4-25	4	25	10	1個	350円( 385円 )	在庫品1日目当日出荷可能
C-BMSB5-5	5	5	10	1個	360円( 396円 )	在庫品1日目当日出荷可能
C-BMSB5-10	5	10	10	1個	360円( 396円 )	在庫品1日目当日出荷可能
C-BMSB5-15	5	15	10	1個	360円( 396円 )	在庫品1日目当日出荷可能
C-BMSB5-20	5	20	10	1個	360円( 396円 )	在庫品1日目当日出荷可能
C-BMSB5-25	5	25	10	1個	360円( 396円 )	在庫品1日目当日出荷可能
C-BMSB5-30	5	30	10	1個	360円( 396円 )	在庫品1日目当日出荷可能
C-BMSB6-5	6	5	10	1個	390円( 429円 )	在庫品1日目当日出荷可能
C-BMSB6-10	6	10	10	1個	390円( 429円 )	在庫品1日目当日出荷可能
C-BMSB6-15	6	15	10	1個	390円( 429円 )	在庫品1日目当日出荷可能
C-BMSB6-20	6	20	10	1個	390円( 429円 )	在庫品1日目当日出荷可能
C-BMSB6-25	6	25	10	1個	390円( 429円 )	在庫品1日目当日出荷可能
C-BMSB6-30	6	30	10	1個	390円( 429円 )	在庫品1日目当日出荷可能
C-BMSB8-5	8	5	10	1個	360円( 396円 )	在庫品1日目当日出荷可能
C-BMSB8-10	8	10	10	1個	360円( 396円 )	在庫品1日目当日出荷可能
C-BMSB8-15	8	15	10	1個	360円( 396円 )	在庫品1日目当日出荷可能
C-BMSB8-20	8	20	10	1個	360円( 396円 )	在庫品1日目当日出荷可能
C-BMSB8-25	8	25	10	1個	360円( 396円 )	在庫品1日目当日出荷可能
C-BMSB8-30	8	30	10	1個	360円( 396円 )	在庫品1日目当日出荷可能
C-BMSB8-35	8	35	10	1個	360円( 396円 )	在庫品1日目当日出荷可能
C-BMSB8-40	8	40	10	1個	360円( 396円 )	在庫品1日目当日出荷可能
C-BMSB10-5	10	5	10	1個	410円( 451円 )	在庫品1日目当日出荷可能
C-BMSB10-10	10	10	10	1個	410円( 451円 )	在庫品1日目当日出荷可能
C-BMSB10-15	10	15	10	1個	410円( 451円 )	在庫品1日目当日出荷可能
C-BMSB10-20	10	20	10	1個	410円( 451円 )	在庫品1日目当日出荷可能
C-BMSB10-25	10	25	10	1個	410円( 451円 )	在庫品1日目当日出荷可能
C-BMSB10-30	10	30	10	1個	410円( 451円 )	在庫品1日目当日出荷可能
C-BMSB10-35	10	35	10	1個	410円( 451円 )	在庫品1日目当日出荷可能
C-BMSB10-40	10	40	10	1個	410円( 451円 )	在庫品1日目当日出荷可能
C-BMSB10-45	10	45	10	1個	410円( 451円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

(i)ご注意

24年11月29日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
